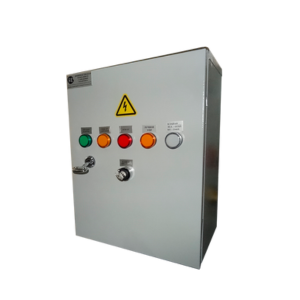

Шкафы управления ШУ-ДУ

Шкафы управления ШУ-ДУ предназначены для управления вентиляторами дымоудаления при возникновении пожара, а также пересылки информационных и управляющих дискретных сигналов в систему диспетчеризации.

В шкафы могут дополнительно устанавливаться устройства плавного пуска(УПП), частотные преобразователи(ПЧ), а также модули управления ТЭНами (обогрев).

Шкафы ШУ-ДУ могут работать с системами «Болид», «Рубеж» и пр.

Шкаф обеспечивает управление любыми типами клапанов дымоудаления(с возвратной пружиной, реверсивные, электромагнитные), с номинальным рабочим напряжением питания электроприводов клапанов - 220В, 50Гц переменного напряжения (с выводом световых сигналов о состоянии клапана на дверь шкафа), либо 24В постоянного напряжения.

Шкаф изготовлен из металла, покрашен порошковой эмалью и имеет степень защиты IP54 по ГОСТ 14254-96. В качестве блока управления, в шкафу используется блок БРЛ-ШУДУ.

Режимы работы ШУ-ДУ:

• Автоматический - запуск вентилятора по сигналу от прибора пожарного управления (ППУ), тип сигнала запуска «сухой контакт», либо 12-24VDC;
• Ручной - с помощью кнопок "Пуск" и "Стоп", установленных на двери шкафа управления. Этот режим, может использоваться для проверки работоспособности вентилятора, или его включения в ручном режиме;
• Дистанционный - запуск вентилятора, по сигналу от устройства дистанционного пуска (УДП) , тип сигнала запуска «сухой контакт», либо 12-24VDC/

Функции шкафа ШУ-ДУ

Вывод информационных, дискретных сигналов в систему диспетчеризации:

• Неисправность питания\Питание в норме;
• Автоматика отключена;
• Вентилятор включен;
• Дверь шкафа открыта*;
• Неисправность;
• Пожар;
• Клапан открыт;
• Клапан закрыт.

Свето-звуковая сигнализация шкафа ШУ-ДУ:

• Питание в норме;
• Неисправность питания;
• Пожар;
• Неисправность электродвигателя;
• Неисправность контактора;
• Автоматика отключена;
• Вентилятор включен;
• Клапан открыт;
• Клапан закрыт.

Органы управления шкафа ШУ-ДУ

• Кнопка «ТЕСТ» - полная проверка всей свето-звуковой сигнализации, расположенной на двери шкафа;
• Кнопка «СБРОС ПОЖАР» - сброс сигнала «Пожар», поступившего от ППУ;
• Кнопка «СБРОС НЕИСПРАВНОСТЬ» - сброс сигналов неисправности, поступивших от устройств контроля шкафа(Неисправность питания, неисправность электродвигателя, неисправность контактора), а также с внешнего входа(например неисправность внешнего АВР). Сигнал «Неисправность» имеет задержку 3 сек., для исключения ложных срабатываний устройств контроля шкафа.

Шкаф ШУ-ДУ имеет регулируемую задержку на запуск вентилятора и для открытия клапана(0-180 сек.).

Структура условного обозначения ШУ-ДУ-Х-54 УХЛ4

• ШУ-ДУ – шкаф управления вентилятором дымоудаления;
• Х - номинальный ток шкафа управления(мощность подключаемого электродвигателя вентилятора (кВт), см. в таблице подбора мощности шкафов управления ШУ-ДУ);
• 54 УХЛ4 – степень защиты шкафа по ГОСТ 15150-69

Состав шкафа ШУ-ДУ

• Шкаф металлический ЩМП(габ. разм. согл. табл. подбора) 1шт.
• Блок БРЛ-ШУДУ вер. 2021 1шт.
• Автоматический выключатель(номинал согл. табл. подбора) 3п. х-ка D 1шт.
• Пускатель магнитный (номинал согл. табл. подбора) кат. 230В 1шт.
• Приставка контактная 4з 1шт.
• Реле контроля 3ф. напряжения 1шт.
• Реле времени 0-180 сек кат. 230В 1шт.
• Клеммная колодка реле 4ПК 1шт.
• Клеммная колодка на дин-рейку серая (сечение согл. ном. току шкафа ШУ-ДУ) 6шт.
• Клеммная колодка на дин-рейку синяя (сечение согл. ном. току шкафа ШУ-ДУ) 1шт.
• Клеммная колодка на дин-рейку желто-зеленая (сечение согл. ном. току шкафа ШУ-ДУ) 2шт.
• Свето-звуковая сигнальная арматура красная 24В 1шт.
• Свето-звуковая сигнальная арматура желтая 24В 1шт.
• Сигнальная арматура зеленая 24В 3шт.
• Сигнальная арматура красная 24В 2шт.
• Сигнальная арматура желтая 24В 3шт.
• Кнопка 1НЗ черная 1шт.
• Кнопка 1НР красная 2шт.
• Переключатель 2 пол. с ключом 1шт.

Таблица подбора мощности шкафа управления ШУ-ДУ
