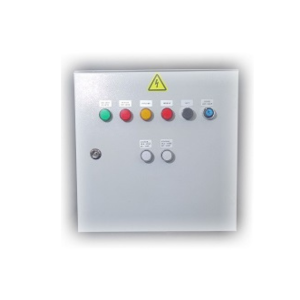

Шкафы управления ШУ-КП-НЗ

Шкаф управления дымовыми клапанами ШУ-КП-НЗ используется для управления нормально закрытыми клапанами приточно-вытяжной противодымной вентиляции.

Имеет три режима управления:

• Автоматический режим – открытие клапанов по сигналу от системы обнаружения пожара(ППУ);
• Дистанционный режим – открытие клапанов по сигналу поступающему с диспетчерского пункта, пожарных кнопок или пультов дистанционного управления типа ПДУ(УДП);
• Ручной режим – открытие клапанов с помощью переключателя, установленного на двери шкафа управления.

Шкаф управления ШУ-КП-НЗ имеет следующие сигналы диспетчеризации:

• Напряжение питания в норме\неисправность питания;
• Пожар. Клапаны открыть (при наличии нескольких пожарных зон).
• Ручное управление включено.
• Клапан закрыт(с каждого клапана).
• Клапан открыт(с каждого клапана).

На двери шкафа управления клапанами расположены лампы световой индикации:

• «ПИТАНИЕ В НОРМЕ» - наличие напряжения питания 230В, 50Гц;
• «ПОЖАР. КЛАПАНЫ ЗАКРЫТЬ» - поступление сигнала, на закрытие от ППУ(прибора пожарного управления), или УДП(устройств дистанционного пуска);
• «РУЧНОЕ  УПРАВЛЕНИЕ» - включено ручное управление клапанами, переключателем установленным на двери шкафа, или по сигналу поступающему от устройства дистанционного пуска(УДП);
• «НЕИСПРАВНОСТЬ ПИТАНИЯ» - однофазное напряжение питания на вводе шкафа управления, не в норме(в течение времени превышающее время задержки включения реле контроля напряжения):
• Напряжение ниже нормы;
• Напряжение выше нормы;
• «КЛАПАН ЗАКРЫТ» - положение контактов клапана <5° (состояние закрыт)
• "КЛАПАН ОТКРЫТ" - положение контактов клапана >80° (состояние открыт)

Также на двери шкафа расположен переключатель с ключом, на два положения «КЛАПАНЫ АВТ. – ОТКР.», для включения автоматического режима управления клапанами и для закрытия клапанов в ручном режиме. - "ТЕСТ ЛАМП" - проверка работоспособности сигнальной индикации шкафа управления.

Состав шкафа ШУ-КП-НЗ

• Шкаф металлический 1 шт.
• Реле контроля напряжения РН-01М 220В, 50Гц 1шт.Реле времени 2х канальное 24VDC(для реверсивных клапанов)* 1 шт.
• Автоматический выключатель 1п. с номинальным током согласно подключаемой нагрузки 1 шт.
• Блок питания MW 220/24VDC 1 шт.
• Блок БРЛ-НО-У(основной блок управления) 1 шт.
• Блок БРЛ-К(блок управления одним нормально открытым клапаном) 1 шт.
• Клеммная колодка Klemsan 4кв.мм серая 1 шт.
• Клеммная колодка Klemsan 4кв.мм синяя 1 шт.
• Клеммная колодка Klemsan 4кв.мм желто-зеленая 1шт.
• Сигнальная арматура светодиодная типа AD-22 зеленая, 24VDC 1 шт.
• Сигнальная арматура светодиодная типа AD-22 желтая , 24VDC 1 шт.
• Сигнальная арматура светодиодная типа AD-22 красная, 24VDC 1 шт.
• Сигнальная свето-звуковая арматура светодиодная типа AD-22 красная, 24VDC 1 шт.
• Сигнальная арматура светодиодная типа AD-22 красно-зеленая, 24VDC (клапан открыт-закрыт) 1 шт.
• Кнопка управления 1НО контакт черная (Тест ламп) 1 шт.
• Переключатель двухпозиционный с ключом (Клапаны Авт.-Закр.) 1 шт.

Габаритные размеры используемых шкафов (ВхШхГ)

• 400х300х160 мм
• 500х400х16 0мм
• 600х400х160 мм
• 650х500х220 мм
• 800х600х250 мм
• 1000х650х300 мм
• 1200х700х300 мм
• 1600х700х400 мм
• 1700х700х400 мм

Структура обозначения

• ШУ-КП-НЗ – шкаф управления дымовыми клапанами, нормально закрытыми;
• XX – количество подключаемых нормально закрытых дымовых клапанов;
• Д- наличие сигналов диспетчеризации(базовая опция, есть во всех шкафах);
• 220 или 24 – напряжение питания привода клапанов;
• П, Э, или Р – тип электропривода клапана:
• П – привод клапана с возвратной пружиной;Э – электромагнитный привод;
• Р –  реверсивный привод;
• 54 или 65 – степень защиты шкафа по ГОСТ 14254-80;
• УХЛ Х – климатическое исполнение по ГОСТ 15150-69, где X:
• 1- размещение на открытом воздухе;
• 2- размещение под навесом или в помещении, где условия такие же, как на открытом воздухе, за исключением солнечной радиации;
• 3 - размещение в закрытом помещении без искусственного регулирования климатических условий;
• 4 - размещение в закрытом помещении с искусственным регулированием климатических условий (вентиляция, отопление);
• 5 - размещение в помещениях с повышенной влажностью, без искусственного регулирования климатических условий.
