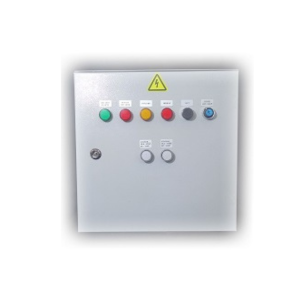

Шкафы управления ШУ-КПД

Шкафы управления ШУ-КПД используются для управления одним нормально закрытым клапаном с напряжением питания 230В, приточно-вытяжной вентиляции.

Шкаф имеет три основных режима управления:

• Автоматический режим – открытие клапанов по сигналу от системы обнаружения пожара(ППУ);
• Дистанционный режим – открытие клапанов по сигналу поступающему с диспетчерского пункта, пожарных кнопок или пультов дистанционного управления типа ПДУ(УДП);
• Ручной режим – открытие клапанов с помощью переключателя, установленного на двери шкафа управления.

На двери шкафа присутствует световая индикация о наличии питания\неисправности питания, поступлении сигнала «ПОЖАР» от прибора пожарного управления(ППУ), сигнализация об отключении автоматического режима управления «АВТ. ОТКЛ.», поступлении сигнала «НЕИСПРАВНОСТЬ» от внешнего АВР, либо при обнаружении автоматикой неисправности работы шкафа, а также о состоянии противопожарных клапанов -«ОТКРЫТ», или «ЗАКРЫТ».

Шкаф имеет тестовый режим для полной проверки свето-звуковой сигнализации.

Для сброса сигнала «НЕИСПРАВНОСТЬ» имеется кнопка «СБРОС НЕИСПРАВНОСТИ».

Шкаф управления ШУ-КПД имеет следующие сигналы диспетчеризации:

• Напряжение питания в норме\неисправность питания;
• Пожар. Клапаны открыть (при наличии нескольких пожарных зон, по каждой зоне);
• Автоматическое управление отключено;
• Неисправность;
• Клапан закрыт(с каждого клапана);
• Клапан открыт(с каждого клапана).

Все сигналы диспетчеризации типа "сухой контакт".

Шкаф управления ШУ-КПД имеет следующую свето-звуковую сигнализацию:

• «ПИТАНИЕ В НОРМЕ» - наличие входного напряжения питания 230В, 50Гц;
• «НЕИСПРАВНОСТЬ ПИТАНИЯ» - однофазное напряжение питания на вводе шкафа управления, не в норме(в течение времени превышающее время задержки включения реле контроля напряжения):
• Напряжение ниже нормы;
• Напряжение выше нормы;
• «ПОЖАР. КЛАПАНЫ ОТКРЫТЬ» - свето-звуковая сигнализация красного цвета, включается при поступление сигнала «ПОЖАР», на открытие клапанов от ППУ(прибора пожарного управления), или УДП(устройств дистанционного пуска);
• АВТОМАТИКА ОТКЛЮЧЕНА» - включено ручное управление клапанами, переключателем установленным на двери шкафа, или по сигналу поступающему от устройства дистанционного пуска(УДП);
• «НЕИСПРАВНОСТЬ» - свето-звуковая сигнализация желтого цвета, включается при обнаружении неисправности работы шкафа, либо при поступлении внешнего сигнала неисправности.
• «КЛАПАН ЗАКРЫТ» - положение контактов клапана в состоянии закрыт
• "КЛАПАН ОТКРЫТ" - положение контактов клапана в состоянии открыт

Шкаф ШУ-КПД имеет следующие органы управления:

• «КЛАПАНЫ АВТ. – ОТКР.» - переключатель с ключом, на два положения для включения автоматического режима управления клапанами и для открытия клапанов в ручном режиме.
• "ТЕСТ ЛАМП" – кнопка проверки работоспособности всей свето-звуковой сигнализации шкафа управления.
• "СБРОС НЕИСПРАВНОСТЬ" – кнопка сброса сигнала «НЕИСПРАВНОСТЬ».

Состав шкафа ШУ-КПД

• Шкаф металлический(используемые габаритные размеры в Табл.1) 400*300*160мм 1шт.
• Реле контроля напряжения РН-01М 220В, 50Гц 1шт.
• Автоматический выключатель 1п. с номинальным током согласно подключаемой нагрузки 1шт.
• Блок питания MW 220/24VDC 1шт.
• Блок БРЛ-У(основной блок управления) 1шт.
• Блок БРЛ-К(блок управления одним клапаном) 1шт.
• Клеммная колодка Klemsan 4кв.мм серая 1шт.
• Клеммная колодка Klemsan 4кв.мм синяя 1шт.
• Клеммная колодка Klemsan 4кв.мм желто-зеленая 1шт.
• Сигнальная арматура светодиодная типа AD-22 зеленая, 24VDC 1шт.
• Сигнальная арматура светодиодная типа AD-22 желтая , 24VDC 1шт.
• Сигнальная арматура светодиодная типа AD-22 красная, 24VDC 1шт.
• Сигнальная свето-звуковая арматура светодиодная типа AD-22Z красная, 24VDC 1шт.
• Сигнальная свето-звуковая арматура светодиодная типа AD-22Z желтая, 24VDC 1шт.
• Сигнальная арматура светодиодная типа AD-22 красно-зеленая, 24VDC (клапан открыт-закрыт) 1шт.
• Кнопка управления 1НО контакт черная (Тест ламп) 1шт.
• Кнопка управления 1НЗ контакт красная (Сброс неисправности) 1шт.
• Переключатель двухпозиционный с ключом (Клапаны Авт.-Закр.) 1шт.

Габаритные размеры используемых шкафов (ВхШхГ)

• 400х300х160 мм
• 500х400х160 мм
• 600х400х160 мм
• 650х500х220 мм
• 800х600х250 мм
• 1000х650х300 мм
• 1200х700х300 мм
• 1600х700х400 мм
• 1700х700х400 мм

Структура обозначения

• ШУ-КПД – шкаф управления дымовыми клапанами, нормально закрытыми;
• XX – количество пожарных зон;
• XX – количество подключаемых нормально закрытых дымовых клапанов;
• 220 или 24 – напряжение питания привода клапанов;
• П(Э или Р) – тип электропривода клапана:
• П – привод клапана с возвратной пружиной;
• Э – электромагнитный привод;
• Р –  реверсивный привод;
• 54 или 65 – степень защиты шкафа по ГОСТ 14254-80;
• УХЛ Х – климатическое исполнение по ГОСТ 15150-69, где X:
• 1- размещение на открытом воздухе;
• 2- размещение под навесом или в помещении, где условия такие же, как на открытом воздухе, за исключением солнечной радиации;
• 3 - размещение в закрытом помещении без искусственного регулирования климатических условий;
• 4 - размещение в закрытом помещении с искусственным регулированием климатических условий (вентиляция, отопление);
• 5 - размещение в помещениях с повышенной влажностью, без искусственного регулирования климатических условий.

Модельный ряд
