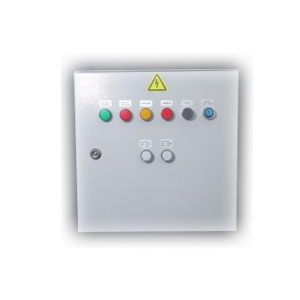

Шкафы управления ШУ-ОЗК

Шкафы управления ШУ-ОЗК предназначены для управления нормально открытыми клапанами приточно-вытяжной вентиляции.

Режимы управления:

• Автоматический режим – закрытие клапанов по сигналу от системы обнаружения пожара(ППУ);
• Дистанционный режим – закрытие клапанов по сигналу поступающему с диспетчерского пункта, пожарных кнопок или пультов дистанционного управления типа ПДУ(УДП);
• Ручной режим – закрытие клапанов с помощью переключателя, установленного на двери шкафа управления.

Световая сигнализация и органы управления:

• «ПИТАНИЕ В НОРМЕ» - наличие напряжения питания 230В, 50Гц;
• «НЕИСПРАВНОСТЬ ПИТАНИЯ» - однофазное напряжение питания на вводе шкафа управления, не в норме(в течение времени превышающее время задержки включения реле контроля напряжения):
• Напряжение ниже нормы;
• Напряжение выше нормы;
• «ПОЖАР. КЛАПАНЫ ЗАКРЫТЬ» - поступление сигнала, на закрытие от ППУ(прибора пожарного управления), или УДП(устройств дистанционного пуска);
• «РУЧНОЕ  УПРАВЛЕНИЕ» - включено ручное управление клапанами, переключателем установленным на двери шкафа, или по сигналу поступающему от устройства дистанционного пуска(УДП);
• «КЛАПАН ЗАКРЫТ» - положение контактов клапана <5° (состояние закрыт)
• "КЛАПАН ОТКРЫТ" - положение контактов клапана >80° (состояние открыт)
• «КЛАПАНЫ АВТ. – ЗАКР.» - переключатель с ключом, на два положения, для включения автоматического режима управления клапанами и для закрытия клапанов в ручном режиме.

Шкафы изготавливаются в металлических корпусах со степенями защиты IP54.

Состав шкафа ШУ-ОЗК

• Шкаф металлический(используемые габаритные размеры в Табл.1) 1 шт.
• Реле контроля напряжения РН-01М 220В, 50Гц 1 шт.
• Автоматический выключатель 1п. с номинальным током согласно подключаемой нагрузки 1шт.
• Промежуточное реле 2ПК, кат. 220В, 50Гц 2 шт.
• Промежуточное реле 4ПК, кат. 220В, 50Гц 1 шт.
• Сигнальная арматура светодиодная типа AD-22 зеленая, 24VDC 2 шт.
• Сигнальная арматура светодиодная типа AD-22 желтая , 24VDC 1 шт.
• Сигнальная арматура светодиодная типа AD-22 красная, 24VDC 3 шт.
• Переключатель двухпозиционный с ключом (Клапаны Авт.-Закр.) 1 шт.
• Клеммная колодка Klemsan 4кв.мм серая 1 шт.
• Клеммная колодка Klemsan 4кв.мм синяя 1 шт.
• Клеммная колодка Klemsan 4кв.мм желто-зеленая 1 шт.
• Клеммная колодка Klemsan 2,5кв.мм серая 5 шт.
• Клеммная колодка Klemsan 4кв.мм синяя 1 шт.
• Разделитель на дин-рейку 3 шт.
• Кабель-канал, маркировка, провод, наконечники

Структура обозначения шкафа ШУ-ОЗК-ХХ-220(24)-П(Э, Р)-54-УХЛ Х

• ШУ-ОЗК – шкаф управления огнезадерживающими клапанами, нормально открытыми;
• XX – количество подключаемых нормально открытых огнезадерживающих клапанов;
• 220 или 24 – напряжение питания привода клапанов;
• П, Э, или Р – тип электропривода клапана;
• П – привод клапана с возвратной пружиной;
• Э – электромагнитный привод;
• Р –  реверсивный привод;
• 54 – степень защиты шкафа по ГОСТ 14254-80;
• УХЛ Х – климатическое исполнение по ГОСТ 15150-69, где X:
• 1- размещение на открытом воздухе;
• 2- размещение под навесом или в помещении, где условия такие же, как на открытом воздухе, за исключением солнечной радиации;
• 3 - размещение в закрытом помещении без искусственного регулирования климатических условий;
• 4 - размещение в закрытом помещении с искусственным регулированием климатических условий (вентиляция, отопление);
• 5 - размещение в помещениях с повышенной влажностью, без искусственного регулирования климатических условий.
