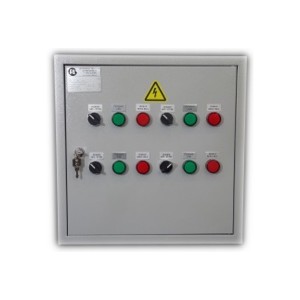

Шкафы управления ШУ-ПВ

Шкафы управления пожарной автоматикой ШУ-ПВ (ШСУ) обеспечивают прием сигнала "Пожар" от технических средств пожарной сигнализации и выдачу сигналов управления в шкафы управления вентиляторами дымоудаления и подпора (ШДУ и ШПД) на включение вентиляторов, получение от шкафов информационных сигналов о их состоянии, световую сигнализацию и выдачу соответствующей информации в систему диспетчеризации (управления).

Тип и количество подключаемых к шкафу ШУПВ шкафов ШДУ и ШПД (управляемых вентиляторов) приточно-вытяжной противодымной вентиляции указывается Заказчиком.

Количество подключаемых шкафов ШДУ и ШПД ( 3, 6 или 9).

Управление

Автоматическое управление - включение приточно-вытяжной противодымной вентиляции при пожаре от системы обнаружения пожара (автоматической пожарной сигнализации и автоматических установок пожаротушения). Дистанционное управление – включение приточно-вытяжной противодымной вентиляции при пожаре от кнопок, установленных у эвакуационных выходов или в пожарных шкафах, а также с диспетчерского пульта специализированного персонала. Напряжение питания данных цепей управления 24В 50Гц. В исходном состоянии цепи управления находятся под напряжением (контроль шлейфа пожарной сигнализации). При пожаре происходит разрыв соответствующей цепи и включение приточно-вытяжной противодымной вентиляции.

Световая сигнализация

На двери шкафа ШУПВ отображается следующая информация: - наличие напряжения питания 220В 50Гц и 24В 50Гц; - сигнал "Готов" вентилятора (наличие питания в шкафу управления вентилятора); - сигнал "Работа" вентилятора (загорается при включении вентилятора); - получение сигнала "Пожар".

Информационные сигналы и сигналы управления

Со шкафа ШУПВ предусмотрена выдача "Сигнал 1"..."Сигнал 3" (перекидной контакт, Iном.=10A) при пожаре, которые могут быть использованы в качестве сигналов для:

• системы диспетчеризации;
• отключения общеобменной вентиляции;
• открытия (закрытия) противопожарных клапанов;
• степень защиты шкафа IP54 по ГОСТ 14254-96
