Шкафы управления СУ-ПН

Станции управления типа СУ-ПН предназначены для ручного и автоматического управления системой, которая состоит из нескольких пожарных насосов, одной или двумя электрозадвижками, а также одного насоса для поддержания давления «Жокей».

Также возможно производство станций с устройствами плавного пуска - СУ-ПН-ПП, которые обеспечивают плавный пуск насосов, и станций управления с частотными преобразователями - СУ-ПН-ЧЭ, которые обеспечивают плавный пуск и поддержание заданного давления в магистрали пожаротушения, путем изменения частоты вращения электродвигателя насосного агрегата.

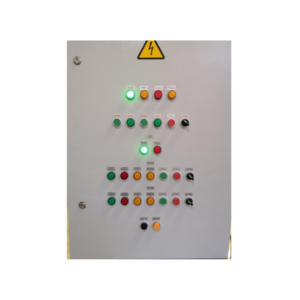

На двери станции управления СУ-ПН располагаются кнопки для ручного запуска насосов, переключатели режимов работы, световые индикаторы состояний и аварий. Также СУ-ПН может быть оснащена тексотовой операторской панелью. СУ-ПН собираются в шкафах со степенью защиты IP54. Оборудование – Schnaider Electric, Klemsan, Finder, DEKraft, ATP, CHINT.

Сигналы управления и диспетчеризации шкафа управления пожарными насосами СУ-ПН:

• Авария питания;
• Основной насос включен;
• Авария основного насоса, Неисправность ЭД основного насоса;
• Резервный насос включен;
• Авария резервного насоса, Неисправность ЭД резервного насоса;
• Жокей насос включен;
• Авария жокей насоса, Неисправность ЭД жокей насоса;
• Блокировка насосов ХВС;
• Авария запуска насосов, обрыв, кз, датчиков;
• Готовность к запуску насосов;
• Автоматическое управление отключено.

Шкаф обеспечивает выдачу напряжения на пуск основного, или резервного насосов:

• при нажатии на кнопку «Пожар» расположенную, на двери шкафа;
• при приеме дистанционного сигнала контактного типа(*либо внешнего сигнала постоянного напряжения 12 или 24В DC).
• СУ-ПН, обеспечивает  остановку основного и резервного насоса, снятием  напряжения управления:
• при нажатии кнопки «Сброс» на двери шкафа;
• при  приеме  дистанционного  сигнала  контактного  типа  на  останов(требуется установка дополнительного реле, или релейного блока внешнего управления БРЛ-БВУ)
• при нажатии на кнопку выключателя безопасности «Аварийный стоп», установленную вне шкафа(у каждого насоса), при этом запуск насосов не возможен ни в ручном, ни в автоматическом режиме.

Структура условного обозначения для заказа станции управления СУ-ПН-ХХХХ-АД -АВР -Х -Х-Х-Х-54 УХЛ4, где

• СУ-ПН - станция автоматического управления пожарными насосами
• СУ-ПН-ЧЭ - станция автоматического управления пожарными насосами с преобразователем частоты (один ПЧ на два насоса)
• СУ-ПН-ПП - станция автоматического управления пожарными насосами с устройствами плавного пуска (одно УПП на каждый насос)
• X - количество вводов 380В, для подключения питания насосов;
• X - количество подключаемых насосов;
• X - количество подключаемых электрозадвижек(если нет, то 0);
• X - количество насосов поддержания давления Жокей (нет или 1);
• A - наличие встроенного блока автоматики(ПЛК);
• Р – шлейф кнопок с контролем на обрыв и короткое замыкание(блок БРЛ-КДС);
• Д - наличие сигналов в систему диспетчеризации;
• АВР - наличие встроенного блока АВР
• Х - Мощность подключаемого электродвигателя насоса №1 (кВт)
• Х - Мощность подключаемого электродвигателя насоса №2 (кВт)
• Х - Мощность подключаемого электродвигателя задвижки (кВт)
• Х - Мощность подключаемого электродвигателя жокей-насоса (кВт)
• *В некоторых случаях в качестве электро-задвижки устанавливается запорно-регулирующий клапан, имеющий напряжение питания -220В.
• 54 УХЛ4 – степень защиты шкафа по ГОСТ 15150-69
