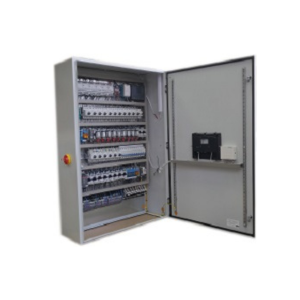

Шкафы управления вентилятором ШУВ

Шкафы управления вентилятором ШУВ предназначены для управления электродвигателем системы противодымной вентиляции.

В шкафу предусмотрена защита от перегрузок, токов коротких замыканий, контроль целостности цепей управления электродвигателем, автоматическое и ручное управление электродвигателем, с выдачей сигналов о состоянии шкафа в систему пожарной автоматики. ШУВ-1 способен работать с приборами пожарного управления(ППУ) и контроля различных производителей.

Шкафы ШУВ способены работать с приборами управления и контроля различных производителей.

Шкафы собираются на комплектующих Schnaider Electric, DEKraft, Finder, Klemsan. Степень защиты шкафов не ниже IP54.

Шкаф управления вентилятором ШУВ1 может работать в трех режимах:

• «Автоматический»
• «Ручной»
• «Неисправность»

Если трехфазное напряжение на вводе шкафа в норме, то загорается светосигнальный индикатор "НАПРЯЖЕНИЕ В НОРМЕ".

В режиме «Автоматический» управление вентилятором происходит по команде, поступающей с прибора пожарного управления(ППУ). Переключатель «РЕЖИМ» установлен в положение «АВТОМАТИЧЕСКИЙ», контакты ППУ – замкнуты (либо разомкнуты-указывается при заказе), световой индикатор «АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ» постоянно горит.

В данном режиме, до момента подачи сигнала на запуск вентилятора, осуществляется непрерывный контроль целостности цепей управления электродвигателем, с помощью блока релейной логики БРЛ-КЦЭ, при обрыве цепей управления сигнальный индикатор «НЕИСПРАВНОСТЬ ЦЕПИ УПРАВЛЕНИЯ ЭД» горит в режиме непрерывного свечения, а также формируется сигнал о неисправности цепи управления в систему диспетчеризации. При поступлении от прибора пожарного управления(ППУ) команды на запуск вентилятора включается контактор КМ1 и подается напряжение на двигатель вентилятора, при этом загорается сигнальная лампа «РАБОТА ВЕНТИЛЯТОРА» и формируется сигнал о запуске вентилятора, в систему диспетчеризации.

В режиме «РУЧНОЙ» управление запуском и остановкой вентилятора осуществляется с помощью кнопок «ПУСК» и «СТОП», расположенных на двери шкафа. При этом переключатель «РЕЖИМ» установлен в положение «РУЧНОЙ», на приборе управления и контроля формируется сигнал в систему диспетчеризации «АВТОМАТИКА ОТКЛЮЧЕНА», световой индикатор «АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ» не горит. При нажатии на кнопку «ПУСК» в ручном режиме подается питание на двигатель вентилятора и формируется сигнал в систему диспетчеризации «РАБОТА ВЕНТИЛЯТОРА», световой индикатор «РАБОТА ВЕНТИЛЯТОРА» горит в режиме непрерывного свечения.

В режиме «РУЧНОЙ» контроль целостности цепей управления электродвигателем также осуществляется. Режим «НЕИСПРАВНОСТЬ» - режим работы шкафа при пропадании питающего напряжения 380В, 50Гц, или одной из фаз напряжения(а также слипания фаз, неправильного чередования фаз и т.д.). В этом режиме световой индикатор «ПИТАНИЕ В НОРМЕ» не горит, а загорается индикатор "НЕИСПРАВНОСТЬ ПИТАНИЯ". При этом – срабатывает блокировка запуска вентилятора и формируется сигнал «НЕИСПРАВНОСТЬ ПИТАНИЯ» в систему диспетчеризации.
