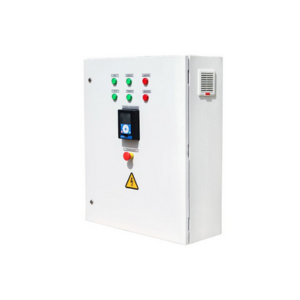

Устройство управления двигателем УСД 75 кВт
Устройство управления двигателем УСД 75 кВт предназначено для управления системами вентиляции, водоснабжения, насосами, электроприводами, группами электроприводов и технологическими процессами в энергетике.
Электронный модуль управления включает в себя защитные устройства, частотные преобразователи или устройства плавного пуска (в зависимости от комплектации), а также программируемые логические контроллеры.
Может реализовывать схему пуска и управления системой, находиться в следующих режимах управления:
- «Прямой пуск» - когда управление работой осуществляется с панели управления кнопками ПУСК и СТОП (ВКЛ-ВЫКЛ) в стандартной комплектации до 300кВт, более мощности стандартная комплектация производится с плавным пуском (УПП) , под заказ с ПЧ (ЧРП);
- «Ручной» - когда управление работой осуществляется с панели управления кнопками ПУСК и СТОП;
- «Отключен» - когда контактор обесточен и пуск электропривода невозможен.
- «Автоматический» - когда управление производится по командам с дополнительного пункта/пульта - Опционально (под заказ).
- «Автоматический + ПЛК (с программным логистическим модулем)» - Опционально (под заказ), включение и отключение установки посредством устройств телемеханики от диспетчерских пунктов энергослужб , дополнительно с программным логистическим модулем.
- «Функциональный резерв«, «мягкий пуск«, «пуск с УПП«, «пуск с ЧРП«, «программируемый пуск« - Опционально (под заказ), производятся мощности от 0,12 до 1400 кВт.
Комплект поставки УСД 75 кВт
- Щит управления, изготовленный согласно техническому заданию в соответствии с нормами электротехнической безопасности.
- Паспорт изделия, содержащий основные технические данные шкафа, информацию о комплектности, свидетельство об упаковывании, свидетельство о приемке, гарантийный талон и прочую информацию, необходимую для ввода в эксплуатацию и безопасного использования оборудования.
- Принципиальные схемы, необходимые для подключения, а также дальнейшего гарантийного и постгарантийного обслуживания объекта.
- Предоставляются сертификаты на изделие, а также на элементную базу (в случаях, если сертификация не требуется - отказное письмо, свидетельствующее о допуске к использованию без сертификата).
Технические характеристики УСД 75 кВт
| Входные параметры | |
| Мощность системы управления | 75 кВт |
| Тип сети | 380/400В (220В...690В) | под заказ расширенный диапазон |
| Количество управляемых/подключаемых электродвигателей/насосов/систем вентиляции и др. | 1 (Один) | Под заказ более |
| Тип управления/регулирования | ПРЯМОЙ ПУСК (ПП): ручной пуск/режим оператора/СТАРТ-СТОП/(ВКЛ/ВЫКЛ) + защитная автоматика - стандартная комплектация от 0,12 до 300 кВт; |
| ПРЯМОЙ ПУСК (ПП) + ПЛК (с программным логистическим модулем): ручной пуск/режим оператора/СТАРТ-СТОП/(ВКЛ/ВЫКЛ) + защитная автоматика - под заказ комплектация от 0,12 до 300 кВт; | |
| ПЛАВНЫЙ ПУСК (УПП): с устройством плавного пуска/прямой пуск (ПП)/ручной пуск/режим оператора/СТАРТ-СТОП/(ВКЛ/ВЫКЛ) + защитная автоматика - под заказ комплектация от 0,12 до 1200 кВт (от 300 кВт стандартный комлект); | |
| ЧАСТОТНОЕ РЕГУЛИРОВАНИЕ (ПЧ/ЧРП): преобразователь частоты/регулирование оборотов/ПЛАВНЫЙ ПУСК/прямой пуск (ПП)/ручной пуск/режим оператора/СТАРТ-СТОП/(ВКЛ/ВЫКЛ) + защитная автоматика - под заказ комплектация от 0,12 до 1400 кВт. | |
| Входное напряжение | 0,4 кВ (по требованию: 0.23 кв, 0.36 кВ, 0.38 кВ, 0.4 кВ, 0.44 кВ, 0.50 кВ, 0.52 кВ, 0.69 кВ) |
| Рабочий диапазон входного напряжения | 3ф х 200-440 (под заказ расширенный диапазон) |
| Предельный диапазон входного напряжения | 3ф х 200-440 (под заказ расширенный диапазон) |
| Частота входного напряжения | 50/60 Гц ± 2% |
| Выходные параметры | |
| Рабочий диапазон выходного напряжения |
3ф х 200-440 (под заказ расширенный диапазон)
|
| cos Ф |
0,8-0,98
|
| Диапазон системы регулирования, % | 0-100 |
| Выходная частота, Гц | 50/60 (Под заказ: 0 – 599 Гц) |
| Режим регулирования | Постоянный ручной пуск/режим оператора/СТАРТ-СТОП/(ВКЛ/ВЫКЛ) - стандартная комплектация от 0,12 до 300 кВт; |
| Постоянный АВТО-автоматический режим/пуск/остановка по заданному параметру/ручной пуск/режим оператора/СТАРТ-СТОП/(ВКЛ/ВЫКЛ) - под заказ комплектация от 0,12 до 1400 кВт. | |
| Ток для выбора кабеля | согласно схеме подбора по запросу |
| Питающий кабель | Медь (По запросу: Алюминий) |
| Плата управления | Контактор коммутационный DEKraft (Россия) - в комплектации ПРЯМОЙ ПУСК Под заказ: Danfoss (Дания/Финляндия), Schneider Electric (Франция), Instart (Россия), ESQ (Корея/КНР), ABB (Швеция), Hyundai (Корея) и др. |
| Допустимый диапазон изменения нагрузки | 0-100% |
| Перегрузка, % в течение 1 минуты | (под заказ: 150%) |
| Время разгона, с | Мгновенное/прямое (под заказ с УПП/ЧРП: 1-20, 1-3600с) |
| Время торможения, с | Мгновенное/прямое (под заказ с УПП/ЧРП: 1-20, 1-3600с) |
| Сервисные функции | |
| Автоматическое регулирование | Отсутствует - в комплектации ПРЯМОЙ ПУСК (под заказ с УПП/ЧРП) |
| Ручное регулирование | Да |
| Временное реле, таймер | Под заказ - в комплектации ПРЯМОЙ ПУСК (укомплектовано в УПП/ЧРП) |
| Индикация основных параметров | Да |
| Сетевые протоколы | Опционально (под заказ: BACnet MSTP, FC Protocol, N2 Metasys, FLN Apogee, Modbus RTU (RS 485) |
| Защита от перенапряжения | Да |
| Защита от превышения по току | Да |
| Система охлаждения | До 55 кВт- естественное охлаждение воздухом; от 75 кВт - принудительное охлаждение. |
| Векторное управление с обратной связью | Опционально (под заказ) |
| Бессенсорное векторное управление | Опционально (под заказ) |
| Выносной/внешний пульт управления | Опционально (под заказ) |
| ЭМС фильтр | Опционально (под заказ) |
| ПЛК программно-логистический модуль | Опционально (под заказ) |
| Конструктивное исполнение | |
| Вводной аппарат, защита | Автоматический выключатель DEKraft (Россия) - в комплектации ПРЯМОЙ ПУСК Под заказ с УПП/ЧРП: Schneider Electric (Франция), ABB (Швеция), Lovato (Италия) и др. |
| Коммутация | DEKraft (Россия) под заказ: Schneider Electric (Франция), Instart (Россия), ESQ (Корея/КНР) ABB (Швеция), Lovato (Италия) и др. |
| Микропроцессорный регулятор | Контактор коммутационный DEKraft (Россия) - в комплектации ПРЯМОЙ ПУСК Под заказ: Danfoss (Дания/Финляндия),Schneider Electric (Франция), Hyundai (Корея) и др. |
| Подключение к сети | клеммная колодка |
| Вентиляция | естественное (под заказ принудительная) |
| Подогрев | Опционально (под заказ) |
| Рабочая температура | от 0°C до +50 °C |
| Температура хранения | от -25°C до +65°C |
| Относительная влажность | до 95% |
| Установка | внутреннее размещение (под заказ уличное размещение) |
| Цвет корпуса/шкафа | порошковой окраски RAL 7035 (светло-серый) |
| Вид монтажа шкафа | навесное/напольное |
| Кабельный ввод | сверху/снизу |
| Климатическое исполнение | У3 (под заказ: У1, У2, УХЛ, УХЛ1, УХЛ2, УХЛ3, УХЛ4, УХЛ5) |
| Степень защиты | IP31 (Под заказ возможны: IP00, IP20, IP21, IP30, IP44, IP54, контейнер до -60t. и др.) |
| Гарантия | от 12/18/24/36/60 месяцев (в зависимости от комплектации) |
| Вес | не более 25 кг (до 10 кВт); |
| не более 48 кг (до 55 кВт); | |
| не более 92 кг (до 110 кВт); | |
| не более 174 кг (до 300 кВт); | |
| не более 345 кг (до 1400 кВт). | |
| Габаритные размеры (ВхШхГ) | не более 395х310х220мм (до 10 кВт/под заказ: сборка шкафа под габариты Заказчика); |
| не более 500х400х220мм (до 55 кВт/под заказ: сборка шкафа под габариты Заказчика); | |
| не более 650х500х220мм (до 110 кВт/под заказ: сборка шкафа под габариты Заказчика); | |
| не более 1600х800х400мм (до 300 кВт/под заказ: сборка шкафа под габариты Заказчика); | |
| не более 1800х1000х800мм (до 1400 кВт/под заказ: сборка шкафа под габариты Заказчика); | |

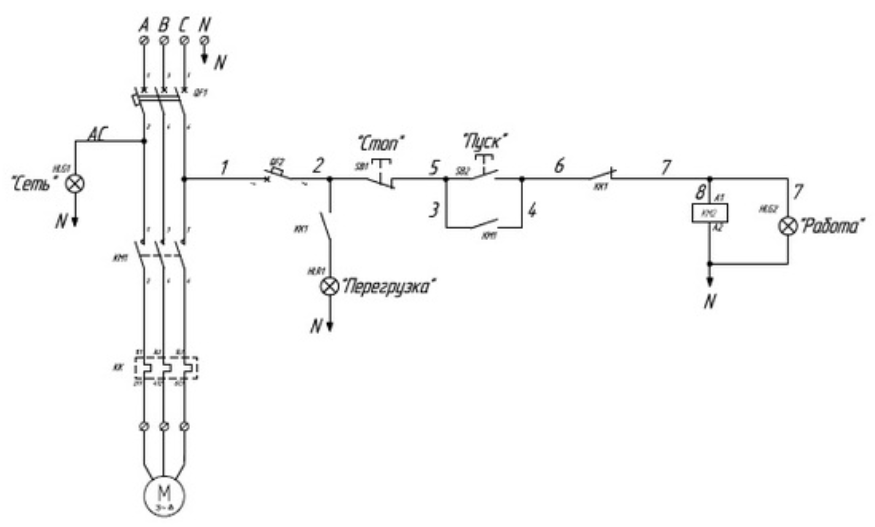

Электрическая схема УСД 75 кВт
