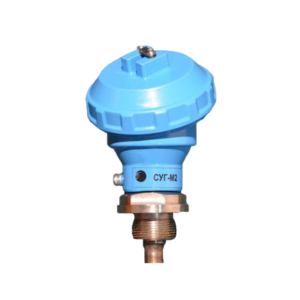

Сигнализатор уровня СУГ-М
Сигнализатор уровня СУГ-М предназначен для формирования дискретного электрического сигнала, указывающего на достижение определённого уровня жидкости или границы раздела двух несмешивающихся жидкостей в резервуарах и технологических аппаратах, включая оборудование атомной энергетики (ОАЭ).
Технические характеристики и условия эксплуатации:
- Устройство устойчиво к механическим воздействиям, соответствует категории N3 по ГОСТ Р 52931.
- Класс пыле- и влагозащиты — IP54 согласно ГОСТ 14254.
- Предназначен для эксплуатации вне взрывоопасных зон .
- В комплекте с искробезопасным барьером (например, «Сигнал», ТУ 4372-017-42334258-99, с уровнем взрывозащиты ExibIICT6 ) или другим аналогичным устройством может использоваться и в установках с возможным образованием взрывоопасных смесей.
Применение в атомной энергетике:
- Модификации для АЭС относятся к категории элементов нормальной эксплуатации (УСНЭ) и соответствуют классу безопасности 4Н по ПНАЭ Г-01-011-97.
- По требованиям сейсмостойкости соответствуют категории IIб по НП-031-01.
Комплект поставки:
- Сигнализатор уровня (в соответствии с заказанной моделью) — 1 шт.
- Паспорт устройства — 1 экз.
- Руководство по эксплуатации — 1 экз. (при поставке до 10 устройств на один адрес допускается один экземпляр)
- Система «Сигнал» (опционально) — 1 шт.
- Монтажный фланец (опционально) — 1 шт.
Технические характеристики СУГ-М
| Условное обозначение сигнализатора | Тип поплавка | Предельно допустимое рабочее избыточное давление, МПа (кгс/см 2 ) | Параметры контролируемой жидкости | Диаметр проходного сечения монтажного фланца | |
| Температура, °С | Плотность, г/см 3 | ||||
| СУГ-М1 | I | 1,0(10) | От минус 60 до плюс 85,°С | 0,85 | Ду 40* |
| II | 0,5 | Ду 65 | |||
| СУГ-М2 | III | 1,6(16) | От минус 60 до плюс 125,°С | 0,5 | Ду 150 |
| IV | 2,5(25) | 0,6 | Ду 100 | ||
| СУГ-М3 | II | 1,0(10) | От минус 60 до плюс 85,°С | 0,5 | Ду 65 |
| СУГ-М1-Г | I | 2,5(25) | От минус 60 до плюс 85,°С | 0,85 | Ду 40* (штуцер М36х1,5) |
| Параметр | Характеристики |
| Длина погружаемой части сигнализатора L, м | - жесткая конструкция 0,1-3,0; - гибкая конструкция 3,0-10,0 |
| Число точек контроля | - от 1 до 5 (для СУГ-М1, СУГ-М2); - от 1 до 4 (для СУГ-М3); - 1 (для СУГ-М1-Г) |
| Расстояние между точками контроля | - минимальное - в пределах габаритных размеров поплавка; - максимальное - в пределах разности верхнего и нижнего измеряемых уровней |
| Нагрузка на контакты выходного реле вторичного прибора (при мощности коммутации не более 10 ВА) | - ток, А: 10-6...0,5 - напряжение, В: на индуктивной нагрузке: 5×10-2...36 на активной нагрузке: до 100 |
| Дифференциал срабатывания, мм, не более | 10 |
| Нестабильность срабатывания, мм | ±5 |
| Масса (в зависимости от исполнения), кг, не более | 5 |
