Сигнализатор уровня УЗС-400
Ультразвуковой сигнализатор уровня УЗС-400 предназначен для контроля от одной до четырех точек уровня незакипающих жидких сред в технологических резервуарах, хранилищах и емкостях, включая стационарные объекты и морские (судовые) установки.
Каждая точка контроля может отображать наличие (Н) либо отсутствие (О) среды в заданной зоне.
Варианты исполнения:
- Общепромышленное – стандартное, без взрывозащиты
- Взрывозащищенное (УЗС-400И) – с искробезопасной цепью Exi
- Морское (ОМ) – с допуском Морского регистра РФ, подходит для эксплуатации на судах
- Тропическое (Т) – для климатически сложных условий
Особенности работы и преимущества:
- Независимость от свойств жидкости – корректная работа не зависит от электропроводности, вязкости и других электрофизических характеристик среды
- Контроль до 4 уровней – многоточечный ультразвуковой уровнемер
- Коррозионная стойкость – все акустические датчики выполнены из нержавеющей стали 12Х18Н10Т
- Для агрессивных жидкостей возможны исполнения из сталей 08Х17Н15М3Т или AISI 316Ti
- Работа под давлением до 16 МПа – подходит для герметичных и нагнетаемых резервуаров
- Функция самодиагностики и контроль исправности
- Световая индикация уровней
Совместимость с источником питания 24 В — используется для определения исправности в зависимости от состояния контрольной точки:
- при сухом датчике — для сигнализации «Н»
- при погруженном — для сигнализации «О»
Конструкция и принцип действия

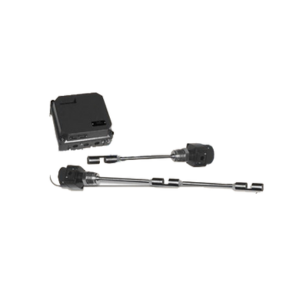

Устройство включает:
- от одного до четырех акустических датчиков (одноточечных или двухточечных),
- вторичный преобразователь (ВП) ,
- и кабельные линии связи между ними.
Акустический датчик состоит из чувствительного элемента, монтажного узла, корпуса и встроенной электроники.
Вторичный преобразователь размещен в корпусе с крышкой, содержит электронный модуль, клеммные соединения для подключения внешних кабелей и заземляющий винт.
Герметизация подводимых кабелей выполняется с помощью уплотняющих прокладок, которые на месте установки подгоняются под диаметр кабеля.
Технические характеристики УЗС-400
| Параметр (характеристика) сигнализатора уровня УЗС-400 | Значение параметра (характеристики) |
| Выходной сигнал | релейный световая индикация |
| Коммутационные характеристики (параметры реле) | напряжение до 250 В, сила тока до 4 А, коммутируемая мощность не более 100 В·А |
| Погрешность срабатывания реле, не более | ± 2 мм — при вертикальной установке и ± 4 мм — при горизонтальной установке |
| Напряжение питания | 220 В, 50 Гц переменного тока или 12 В, 24 В постоянного тока |
| Потребляемая мощность | — не более 0,6 Вт на одну точку контроля (в режиме «ожидания») |
