ТЕРМАТЭК-У — термодифференциальный сигнализатор уровня/наличия жидкости

Назначение и область применения

ТЕРМАТЭК-У — термодифференциальный сигнализатор уровня/наличия жидкости выпускается по ТУ ГРВТ.407729.001 и предназначен для сигнализации наличия /отсутствия жидкости на заданном уровне, а также для определения наличия/отсутствия жидкости в трубопроводах различных диаметров.
Сигнализаторы предназначены для применения в автоматизированных системах управления технологическими процессами в условиях стационарных и подвижных объектов, в том числе на кораблях и судах, а также на установках объектов повышенной опасности, в том числе и ОАЭ.

Основные сферы применения ТЕРМАТЭК-У — термодифференциальный сигнализатор уровня/наличия жидкости

• • химическая и нефтехимическая отрасли
  • атомная промышленность
  • морские и речные суда и танкеры
  • газовозы и химовозы
  • морские буровые платформы
  • горно-обогатительная и металлургическая отрасли
  • производство, распределение и очистка воды
  • производство строительных материалов
  • пищевая промышленность
  • жилищно-коммунальном хозяйство
  • сельское хозяйство и др.

Основные функциональные возможности

• контроль предельных/рабочих уровней жидких сред
• контроль наличия/отсутствия жидких сред на заданном уровне
• контроль уровня раздела сред жидкость/жидкость

Отличительные особенности ТЕРМАТЭК-У — термодифференциальный сигнализатор уровня/наличия жидкости

• минимальная зависимость от импортных материалов и комплектующих изделий
• автоматический контроль исправности
• широкий диапазон рабочих температур контролируемой среды
• широкий диапазон давлений контролируемой среды
• нечувствительность к пене и отложениям
• нечувствительность к изменению вязкости среды
• нечувствительность к загазованности и наличию твердых включений
• нечувствительность к изменению диэлектрической проницаемости
• широкий выбор материалов корпуса и сенсора

Конструктивное исполнение и принцип действия

Принцип действия сигнализаторов основан на явлении теплопередачи от более нагретого тела к менее нагретому. Конструкция сенсора состоит из двух термосопротивлений, одно из которых непрерывно нагревается. При погружении сенсора в контролируемую среду с отличной от воздуха (или иного газа или жидкости) удельной теплоемкостью разность температур между термосопротивлениями при постоянной мощности нагрева изменяется.

Разные среды (газы и жидкости) обладают разной теплопроводностью, ввиду чего при изменении типа измеряемой среды для поддержания постоянной разницы температур между термосопротивлениями электронным блоком автоматически увеличивается мощность нагрева, что и является критерием изменения типа среды, в которую погружен сенсор.

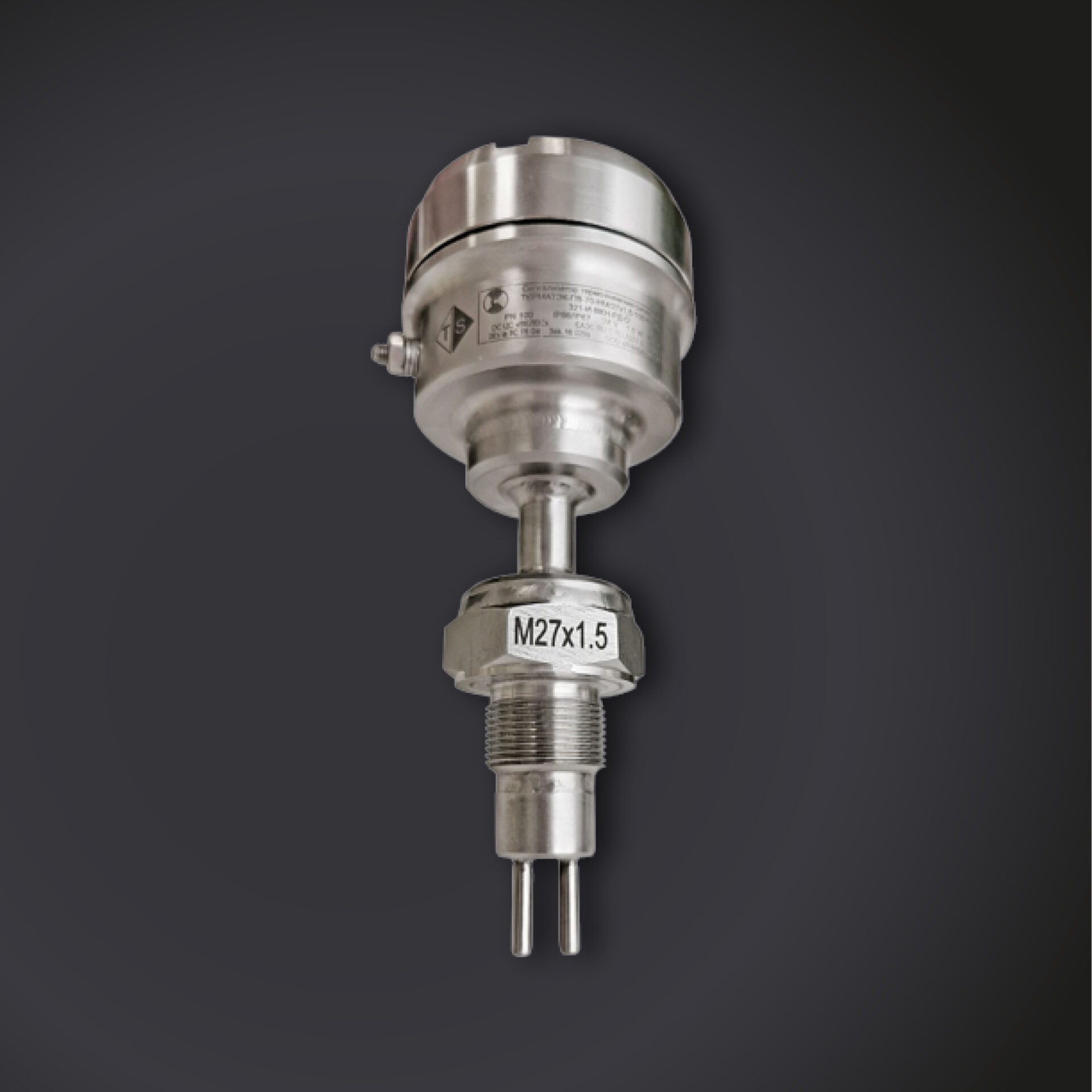

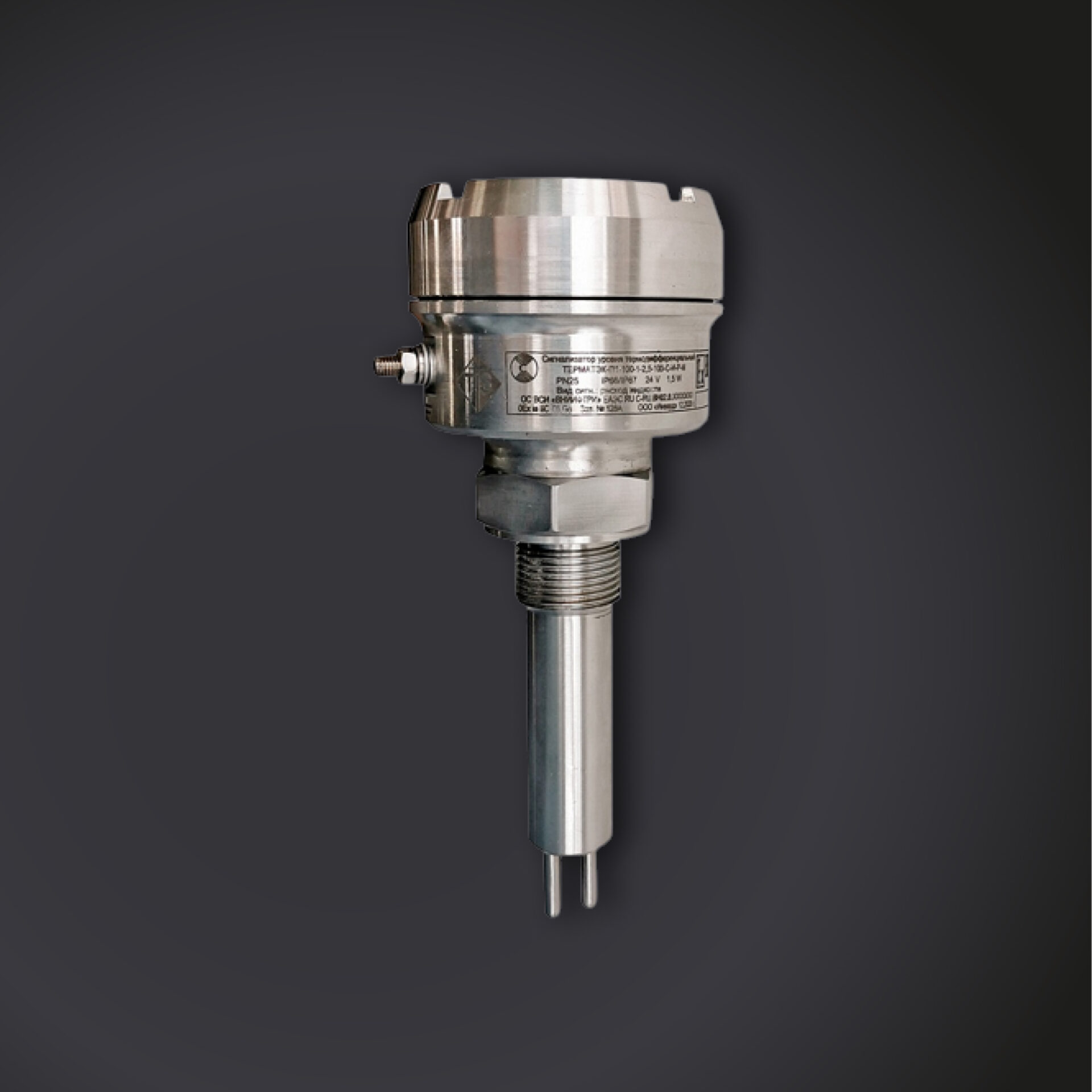

Сигнализатор ТЕРМАТЭК имеет моноблочную конструкцию, состоящую из цельносварного корпуса и сенсора датчика, выполненных из нержавеющей стали. На корпусе датчика имеется светодиодная индикация состояния прибора. Конструктивно чувствительный элемент датчика выполнен в виде двух штырей, внутри одного из которых находится датчик-термосопротивление, и в другом датчик-термосопротивление, совмещенный с резистивным нагревателем.

Основные технические характеристики ТЕРМАТЭК-У — термодифференциальный сигнализатор уровня/наличия жидкости
