Системы учета нефтепродуктов сепаратные ВЕКТОР-НЭО

Системы ВЕКТОР-НЭО предназначены для контроля и измерения параметров, отражающих текущее состояние нефтепродуктов на товарно-сырьевых парках. Они обеспечивают автоматизированный коммерческий и технологический учет поступивших и отгруженных нефтепродуктов, а также позволяют управлять резервуарными парками и осуществлять оперативный контроль.

Назначение и область применения

Системы ВЕКТОР-НЭО находят применение на нефтебазах, АЗС, резервуарных парках и складах ГСМ. Они используются предприятиями нефтегазовой, нефтеперерабатывающей, нефтехимической отраслей и других промышленных сфер. Оборудование позволяет автоматически измерять массу нефти и нефтепродуктов с применением косвенного метода статических измерений и гидростатического метода, соответствуя требованиям ГОСТ 8.587-2019 и ГОСТ Р 8.785-2012.

Особенности конструкции

Системы рассчитаны на работу с горизонтальными и вертикальными резервуарами высотой от 1 до 25 м, градуированными по ГОСТ 8.570 и ГОСТ 8.346. Резервуары могут эксплуатироваться как под давлением, так и без него, с понтоном или без него. Оборудование выполнено во взрывозащищённом исполнении согласно ТР ТС 012/2011.

Комплектация систем

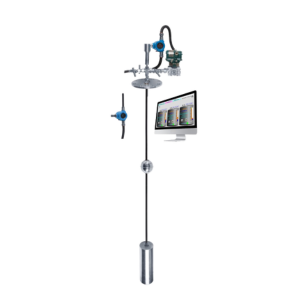

Элементы поставки формируются в зависимости от требований заказчика и типа системы. Базовый комплект включает магнитострикционные многопараметрические уровнемеры ВЕКТОР, количество и состав которых определяется при заказе.

Основные функции

Системы обеспечивают измерение массы нефтепродуктов гидростатическим методом, учет массы в резервуарах, применение беспроводных решений (по желанию), автономную работу с взрывозащищенными аккумуляторами не менее 1 суток, контроль запасов в реальном времени, разделение потерь на естественные и эксплуатационные, сокращение расходов на обслуживание благодаря компактной конструкции и простоте монтажа, а также удаленный доступ к данным и возможности дистанционного обслуживания.

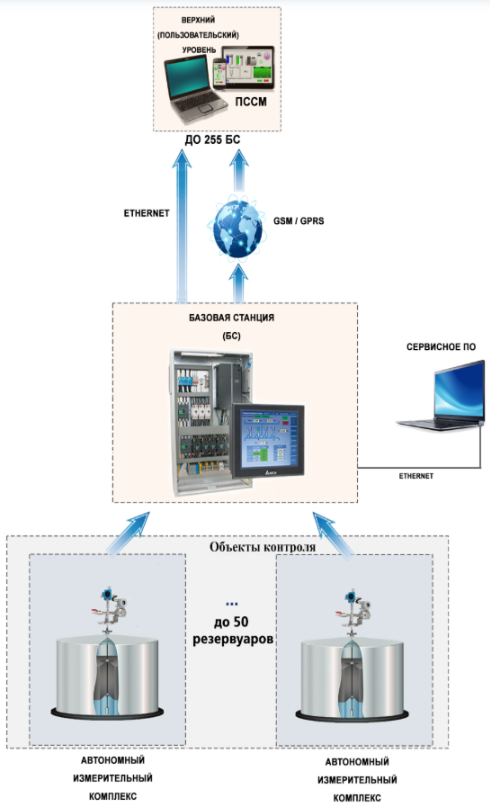

Автономный измерительный комплекс (АИК)

АИК устанавливается на каждом резервуаре и выполняет автоматические измерения: уровень продукта, уровень подтоварной воды, температуру продукта в нескольких точках по высоте резервуара и гидростатическое давление жидкости.

Базовая станция (БС)

БС является центром обработки данных от всех АИК резервуарного парка. Она собирает, обрабатывает и архивирует информацию, вычисляет объем и массу нефтепродуктов и подтоварной воды, отображает данные в реальном времени, строит тренды, ведет журналы событий и контролирует аварийные уровни. Передача информации на верхний уровень осуществляется по промышленным протоколам, включая ModBus-TCP.

Пользовательская система складского мониторинга (ПССМ)

ПССМ обеспечивает управление технологическими процессами, ведение журналов и архивов, формирование отчетов и контроль изменений настроек системы. По желанию заказчика реализуется возможность редактирования мнемосхем и отчетных форм.

Сервисное программное обеспечение

Сервисное ПО позволяет проводить диагностику работы системы и визуализировать технологический процесс. Передача данных между измерительными и вычислительными компонентами осуществляется по проводным и беспроводным каналам связи, включая RS-485 и радиомодемы, с использованием открытого промышленного протокола MODBUS RTU и стандартов HART.
