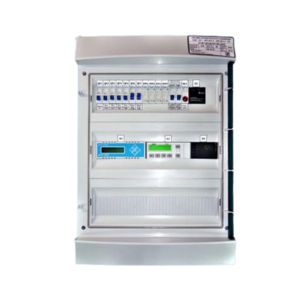

Система автоматического управления САУ-ОТ-3-0.00.3-Г.11

Системы автоматического управления САУ-ОТ-3-0.00.3-Г.11(0.570.3-1- IP54) предназначены для управления технологическим оборудованием систем отопления тёплого пола и горячего водоснабжения в тепловых пунктах жилых, административных и производственных зданий.

Основные возможности

• Регулирование и поддержание температуры теплоносителя в соответствии с заданным графиком
• Контроль работы насосов по перепаду давления на насосах
• Ручное и автоматическое управление работой насосов;
• Отображение всех рабочих параметров и аварийных статусов на дисплее контроллера;
• Защита насосов от сухого хода;
• Защита электродвигателей насосов от токов короткого замыкания;
• Защита цепей управления от токов короткого замыкания;
• Резервирование насосов;
• Равномерное распределение наработки между электродвигателями насосов и счётчик моточасов;
• Контроль работоспособности всех датчиков температуры;
• Кратковременное включение циркуляционных насосов в теплый период года для предотвращения вероятности заклинивания при длительном простое (включение и отключение данной функции осуществляется с дисплея контроллера);
• Наличие интерфейса RS-485.

Опциональные функции

Помимо управления тепловым пунктом возможно дополнительно: обеспечение дистанционного съема показаний с групповых и индивидуальных приборов учета ресурсов; оповещение диспетчера об аварийных ситуациях, отклонениях от нормы режима работы оборудования, несанкционированных проникновениях в помещения тепловых узлов, электрощитовых, лифтовых, водомерных узлов, а так же передача информации по каналам связи (проводные линии связи, GSM канал, сети Ethernet).

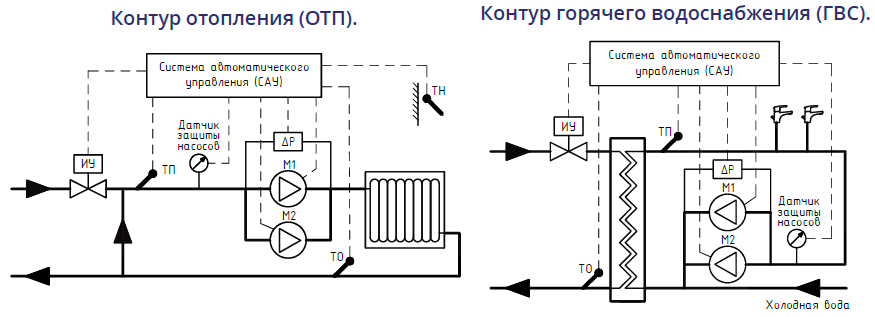

Пример реализации системы управления теплопунктом

• М1, М2 - циркуляционные насосы;
• ИУ - исполнительное устройство (клапан);
• ТП - датчик температуры подающего трубопровода;
• ТО - датчик температуры обратного трубопровода;
• ТН - датчик температуры наружного воздуха.

Комплект поставки

• датчик температуры наружного воздуха – 1 шт.
• датчик температуры теплоносителя с гильзой и бобышкой – 4 шт.
• реле давления РД-2Р – 1 шт.
• реле перепада давления – 1 шт.
