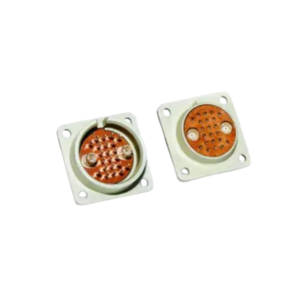

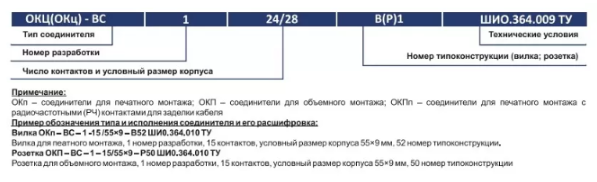

Цилиндрические соединители ОКЦ-ВС-1
Цилиндрические соединители ОКЦ-ВС-1 предназначены для надежного соединения электрических цепей в промышленной и радиотехнической аппаратуре.
Они обеспечивают стабильный контакт и устойчивую работу в условиях вибраций, температурных колебаний и повышенной влажности.
Конструкция в цилиндрическом корпусе облегчает монтаж и демонтаж, а также позволяет использовать соединители в местах с ограниченным пространством.
Применение
Соединители ОКЦ-ВС-1 относятся к комбинированным низковольтным цилиндрическим врубным соединителям и применяются для межблочного объёмного и печатного монтажа. Они подходят для эксплуатации в следующих типах электрических цепей:
- низкочастотные цепи постоянного, переменного и импульсного тока с частотой 0–3 МГц при напряжении 10-3–200 В и токе 10-6–4 А
- высокочастотные цепи с частотой до 500 МГц и напряжением до 100 В

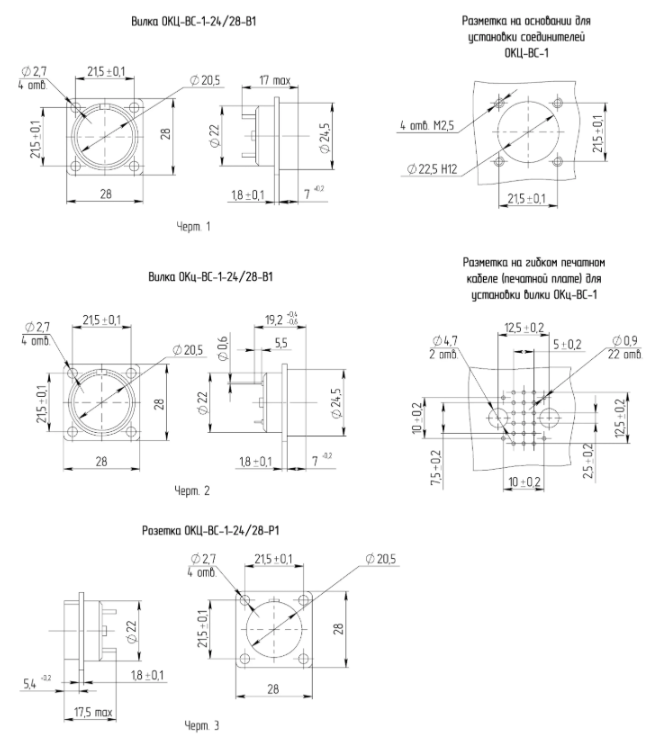

Габаритные размеры ОКЦ-ВС-1
Технические характеристики ОКЦ-ВС-1
| Технические характеристики | |
| Масса, г - вилка - розетка |
15 17 |
| Габариты, мм | 28×28×19,2 |
| Сопротивление контактов, Ом - штырь-гнездо ВЧ - НЧ, корпус-корпус ВЧ |
0,01 0,005 |
| Количество контактов, шт: - ВЧ - НЧ |
2 22 |
| Электробезопасность | |
| Электрическая прочность изоляции в н.к.у. (эфф.), В, не менее | 1200 |
| Сопротивление изоляции в н.к.у., МОм, не менее | 1000 |
| Условия эксплуатации | |
| Синусоидальная вибрация с амплитудой ускорения 10g, Гц | 1-600 |
| Ударная прочность Одиночные удары: - Пиковое ударное ускорение, g - При длительности действия, мс Многократные удары: - Пиковое ударное ускорение, g - При длительности действия, мс |
1000 1 – 2 15; 40; 100 5 – 10; 2 – 10; 1 – 5 |
| Акустический шум Диапазон частот, Гц Уровень звукового давления, дБ |
50-10000 140 |
| Линейное ускорение, g | 10 |
| Температура окружающей среды, ℃ | От -60 до +85 |
| Относительная влажность при t=35℃, % не более | 98 |
| Атмосферное пониженное давление, Па - рабочее - предельное - повышенное рабочее давление, Па |
0,53·103 0,12·105 2,94·105 |
| Параметры надежности | |
| Минимальная наработка, ч | 10000 |
| Число сочленений-расчленений | 250 |
| Гарантийный срок службы, лет | 15 |
Схема подключения
