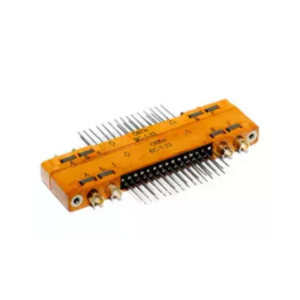

Прямоугольные соединители ОКП-ВС-1
Прямоугольные соединители ОКП-ВС-1 предназначены для надежного соединения электрических цепей в радиоэлектронной, промышленной и измерительной аппаратуре.
Конструкция обеспечивает устойчивый контакт и защиту от внешних воздействий, включая вибрации, перепады температур и повышенную влажность.
Компактная прямоугольная форма упрощает монтаж и позволяет устанавливать соединители в ограниченных пространствах.
Область применения
Соединители ОКП-ВС-1 относятся к низковольтным комбинированным прямоугольным соединителям, применяемым для внутриблочного объёмного и печатного монтажа. Они используются в следующих типах электрических цепей:
- низкочастотные цепи постоянного, переменного и импульсного тока с частотой до 3 МГц при напряжении от 10-3 до 100 В и токе от 10-6 до 1 А
- высокочастотные цепи с частотой до 500 МГц и напряжением до 100 В
Преимущества
- высокая надёжность контактов при многократных циклах подключения
- герметичное исполнение, защищающее от пыли и влаги
- устойчивость к механическим нагрузкам и вибрациям
- удобство монтажа с возможностью пайки или механического крепления
- соответствие промышленным стандартам эксплуатации
Технические характеристики ОКП-ВС-1
| Технические характеристики | |
| Масса, г - вилка - розетка |
10 – 22,5 8 – 21,5 |
| Габариты, мм | (36 – 77,5)×30×9 |
| Сопротивление контактов, Ом -НЧ, штырь-гнездо ВЧ Корпус-корпус ВЧ |
0,01 0,005 |
| Количество контактов, шт: - ВЧ - НЧ |
От 2 до 4 От 7 до 29 |
| Электробезопасность | |
| Электрическая прочность изоляции в н.к.у. (эфф.), В, не менее | 500 |
| Сопротивление изоляции в н.к.у., МОм, не менее | 1000 |
| Условия эксплуатации | |
| Синусоидальная вибрация с амплитудой ускорения 10g, Гц | 1-600 |
| Ударная прочность Одиночные удары: - Пиковое ударное ускорение, g - При длительности действия, мс Многократные удары: - Пиковое ударное ускорение, g - При длительности действия, мс |
1000 0,1 – 2 15; 40; 100 5 – 10; 2 – 10; 1 – 5 |
| Акустический шум Диапазон частот, Гц Уровень звукового давления, дБ |
50-10000 140 |
| Линейное ускорение, g | 10 |
| Температура окружающей среды, ℃ | От -60 до +85 |
| Относительная влажность при t=35℃, % не более | 98 |
| Атмосферное пониженное давление, Па - рабочее - предельное - повышенное рабочее давление, Па |
0,53·103 0,12·105 2,94·105 |
| Параметры надежности | |
| Минимальная наработка, ч | 10000 |
| Число сочленений-расчленений | 500 |
| Гарантийный срок службы, лет | 15 |

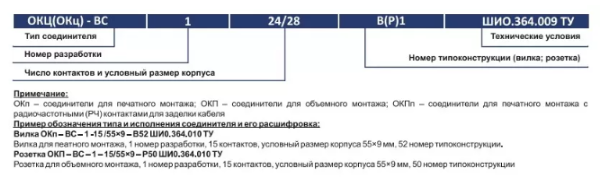

Схема подключения
