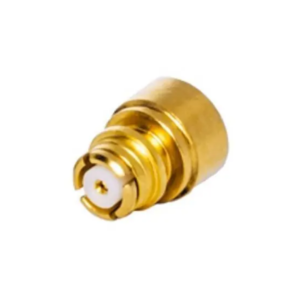

Розетка типа SMP НС-50-19-1-ИрФВ ФИМД.430411.001ТУ
Согласованные нагрузки врубного типа предназначены для поглощения сигналов в диапазоне частот от 0 до 18 ГГц в коаксиальных трактах с волновым сопротивлением 50 Ом.
Изделия применяются в радиочастотных системах для обеспечения стабильной работы оборудования и предотвращения отражений сигнала.
Конструктивные особенности
Нагрузки выполнены в виде розеток и предназначены для работы с радиочастотными коаксиальными цепями.
Конструктивно они аналогичны модели 19К101-270L5 (Rosenberger) и обеспечивают максимальный коэффициент стоячей волны на линии (КСВН) не более 1,6.
Изделия имеют климатическое исполнение В и массу 0,3 г, что позволяет использовать их в разнообразных условиях эксплуатации.
Общие характеристики
- Тип конструкции: розетка
- Вид соединяемых цепей: радиочастотные коаксиальные
- Конструктивный аналог: 19К101-270L5 (Rosenberger)
- Максимальный КСВН: 1,6
- Климатическое исполнение: В
- Масса, г: 0,3
Технические характеристики SMP НС-50-19-1-ИрФВ ФИМД.430411.001ТУ
| Общие характеристики | |
| Масса, г, не более | 3 |
| Типоконструкция | розетка |
| Климатическое исполнение | В |
| Технические характеристики | |
| Конструктивное исполнение | Нагрузка согласованная типа SMP |
| Материал покрытия внутреннего проводника | М1.Хим.Н3.Зл-Ко(99,5-99,9)1 |
| Материал покрытия гайки и шайбы (при наличии) | М1.Н3.Зл-Ко(99,9)1 |
| Допустимое количество сочленений, не менее | 500 |
| Тип соединителя | SMP |
| Электрические параметры | |
| Экранное затухание, дБ не менее | минус 65 |
| Максимальный КСВН | 1,25 |
| Сопротивление постоянному току, Ом | 47,5 - 52,5 |
| Волновое сопротивление, Ом | 50 |
| Динамическая нестабильность, % | 5 |
| Предельная рабочая частота, ГГц | 18 |
| Условия эксплуатации | |
| Атмосферное пониженное давление, рабочее, Па | 0,67· 103 (5 мм рт.ст.) |
| Минимальная наработка, ч | 5000 |
| Минимальный срок сохраняемости, лет | 25 |
| Рабочий диапазон температур, °C | от -60 до +125 |
