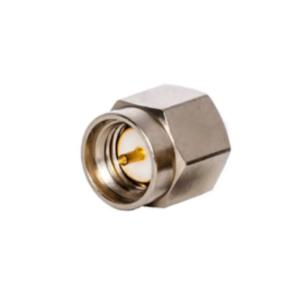

Вилка типа IX НС-50-32-2-ИрФМВ ФИМД.430411.001ТУ
Вилка типа IX НС-50-32-2-ИрФМВ представляет собой высокоточный коаксиальный радиочастотный разъём, предназначенный для применения в измерительной аппаратуре и радиоэлектронных системах, работающих на высоких частотах.
Изделие используется в соединительных линиях, кабельных сборках и измерительных трактах, где критически важны минимальные потери сигнала и высокая повторяемость характеристик.
Особенности и преимущества
- точность изготовления и высокое качество материалов
- устойчивые электрические параметры в широком диапазоне частот
- повышенная механическая надёжность резьбового соединения
- длительный ресурс эксплуатации
Область применения
- радиоизмерительная аппаратура
- высокочастотные линии передачи
- высококачественные лабораторные измерительные тракты
- аппаратура связи и телекоммуникаций
Технические характеристики IX НС-50-32-2-ИрФМВ ФИМД.430411.001ТУ
| Общие характеристики | |
| Масса, г, не более | 5 |
| Типоконструкция | вилка |
| Климатическое исполнение | В |
| Технические характеристики | |
| Конструктивное исполнение | Нагрузка согласованная типа IX (вар.1) |
| Материал покрытия внутреннего проводника | М1.Хим.Н3.Зл-Ко(99,5-99,9)1 |
| Материал покрытия гайки и шайбы (при наличии) | М1.Н3.Зл-Ко(99,9)1 |
| Допустимое количество сочленений, не менее | 500 |
| Тип соединителя | Тип IX, вариант 1 |
| Электрические параметры | |
| Экранное затухание, дБ не менее | минус 65 |
| Максимальный КСВН | 1,25 |
| Сопротивление постоянному току, Ом | 47,5 - 52,5 |
| Волновое сопротивление, Ом | 50 |
| Динамическая нестабильность, % | 5 |
| Предельная рабочая частота, ГГц | 18 |
| Условия эксплуатации | |
| Атмосферное пониженное давление, рабочее, Па | 0,67· 103 (5 мм рт.ст.) |
| Минимальная наработка, ч | 5000 |
| Минимальный срок сохраняемости, лет | 25 |
| Рабочий диапазон температур, °C | от -60 до +125 |
