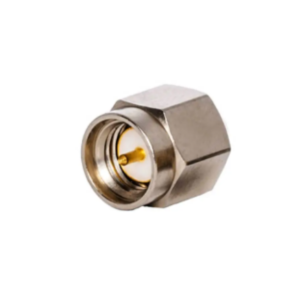

Вилка типа SMA НС-50-32-2-ИрФДВ ФИМД.430411.001ТУ
Вилка типа SMA НС-50-32-2-ИрФДВ по ТУ ФИМД.430411.001 предназначена для использования в качестве коаксиального высокочастотного соединительного элемента.
Изделие применяется при построении радиочастотных трактов, измерительных стендов, лабораторных комплексов, телекоммуникационного оборудования и систем передачи данных в СВЧ диапазоне.
Конструктивные особенности
Вилка выполнена с резьбовым соединением SMA, обеспечивающим точный, стабильный и надёжный контакт при многократных подключениях.
Компоненты изготовлены из специально подобранных материалов с защитным покрытием, что снижает переходные потери, увеличивает долговечность и сохраняет стабильность электрических параметров в процессе эксплуатации.
Преимущества применения
- высокая точность и стабильность электрических характеристик
- оптимизированная конструкция для работы с волновым сопротивлением 50 Ом
- подходит для высокочастотных радиотехнических систем
- длительный ресурс эксплуатации
- совместимость со стандартными SMA-интерфейсами
Технические характеристики SMA НС-50-32-2-ИрФДВ ФИМД.430411.001ТУ
| Общие характеристики | |
| Масса, г, не более | 5 |
| Типоконструкция | вилка |
| Климатическое исполнение | В |
| Технические характеристики | |
| Конструктивное исполнение | прямое |
| Материал покрытия внутреннего проводника | М1.Хим.Н3.Зл-Ко(99,5-99,9)1 |
| Материал покрытия гайки и шайбы (при наличии) | М1.Н3.Зл-Ко(99,9)1 |
| Допустимое количество сочленений, не менее | 500 |
| Тип соединителя | SMA |
| Электрические параметры | |
| Экранное затухание, дБ не менее | минус 65 |
| Максимальный КСВН | 1,25 |
| Сопротивление постоянному току, Ом | 47,5 - 52,5 |
| Волновое сопротивление, Ом | 50 |
| Динамическая нестабильность, % | 5 |
| Предельная рабочая частота, ГГц | 18 |
| Условия эксплуатации | |
| Атмосферное пониженное давление, рабочее, Па | 0,67· 103 (5 мм рт.ст.) |
| Минимальная наработка, ч | 5000 |
| Минимальный срок сохраняемости, лет | 25 |
| Рабочий диапазон температур, °C | от -60 до +125 |
