Электронные термостаты on/off T, TK, TD
Электронные термостаты on/off T, TK, TD предназначены для управления системой обогрева. Модели со скрытой/открытой шкалой настройки или цифровым дисплеем. Модели с открытой шкалой имеются в исполнении на 400В и с кнопкой включения.
Для разных систем обогрева могут быть задействованы разные функции: для инерционных (теплых полов) реализуется режим on/off, для других – пропорциональное регулирование. TD10 позволяет регулировать диапазон настройки и продолжительность цикла.
В зависимости от места измерения температуры вы можете выбрать встроенный и/или внешний датчики (внешний датчик RTS01 поставляется как принадлежность). Режим энергосбережения может быть активирован специальным выключателем или через таймер. Сертифицированы ГОСТ, стандарт СЕ.
Технические характеристики термостатов T, TK, TD
| Модель | Напряжение | Максим. ток | Диапазон установки | Предел при обогреве пола | Режим энерго сбережения | Пропорц. управление* | Зазор срабатывания | Класс защиты | Габариты | ||||||||||
| [В] | [A] | [°C] | [°C] | [K] | [град/мин] | [K] | [IP] | [мм] | |||||||||||
| T10S | 230B~ | 10 | 5–30 | 10–40 | -4 | 2K/10мин | 0,5 | IP30 | 80x80x31 | ||||||||||
| TK10S | 230B~ | 10 | 5–30 | 10–40 | -4 | 2K/10мин | 0,5 | IP30 | 80x80x31 | ||||||||||
| TKS16 | 230B~ | 16 | 5–30 | 10–40 | -4 | 2K/10мин | 0,5 | IP30 | 80x80x39 | ||||||||||
| TKS16400 | 400B2~ | 16 | 5–30 | 10–40 | -4 | 2K/10мин | 0,5 | IP30 | 80x80x39 | ||||||||||
| TD10 | 230B~ | 10 | 5–37 | 5–37 | Регулируемый | Регулируемый | 0,3 | IP30 | 80x80x31 | ||||||||||
*) При Δt≥2K-100%, при 1К≤Δt≤2K-50%, при 0,5К≤Δt≤1K-25% Модели серии Т имеют следующее расширение: К = шкала, S = кнопка включения, D = дисплей, В = биметаллический.
Функции термостатов T, TK, TD
| Функции | T10S | TK10S | TKS16(400) | TD10 | |||
| Встроенный сенсор Внешний сенсор |
X X*¹ |
X X*¹ |
X X*¹ |
X X*¹ |
|||
| Режим энергосбережения | X*² | X*² | X*² | X*² | |||
| Однополюсный переключатель | - | - | X | - | |||
| Сухой контакт | X | X | X | X | |||
| Однополюсной, разрыв Однополюсной, переменный контакт |
X | X | X | X | |||
| Цифровой дисплей | - | - | - | X | |||
| Дополнительные возможности*3 | - | - | - | X | |||
| Внутренняя шкала | X | - | - | - | |||
| Электронные Ускоритель срабатывания Капиллярные термостаты |
X | X | X | X | |||
| Совместимы с DOS | X | X | X | X | |||
| Применение для систем обогрева или охлаждения | X | X | X | X | |||
*1 ) Внешний датчик (RTS01) поставляется как принадлежность.
*2 ) Может использоваться с внешним таймером.

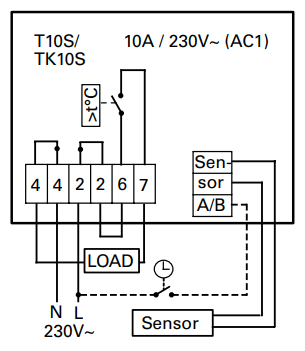

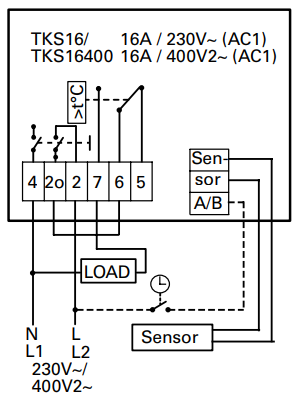

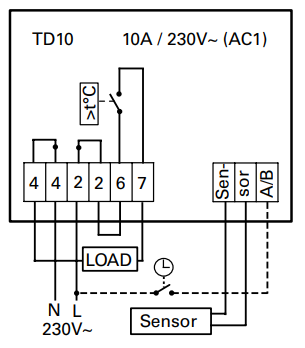

Схема подключения термостатов T, TK, TD
.png "Электронные термостаты on/off T, TK, TD (2)")
.png "Электронные термостаты on/off T, TK, TD (3)")
.png "Электронные термостаты on/off T, TK, TD (4)")
