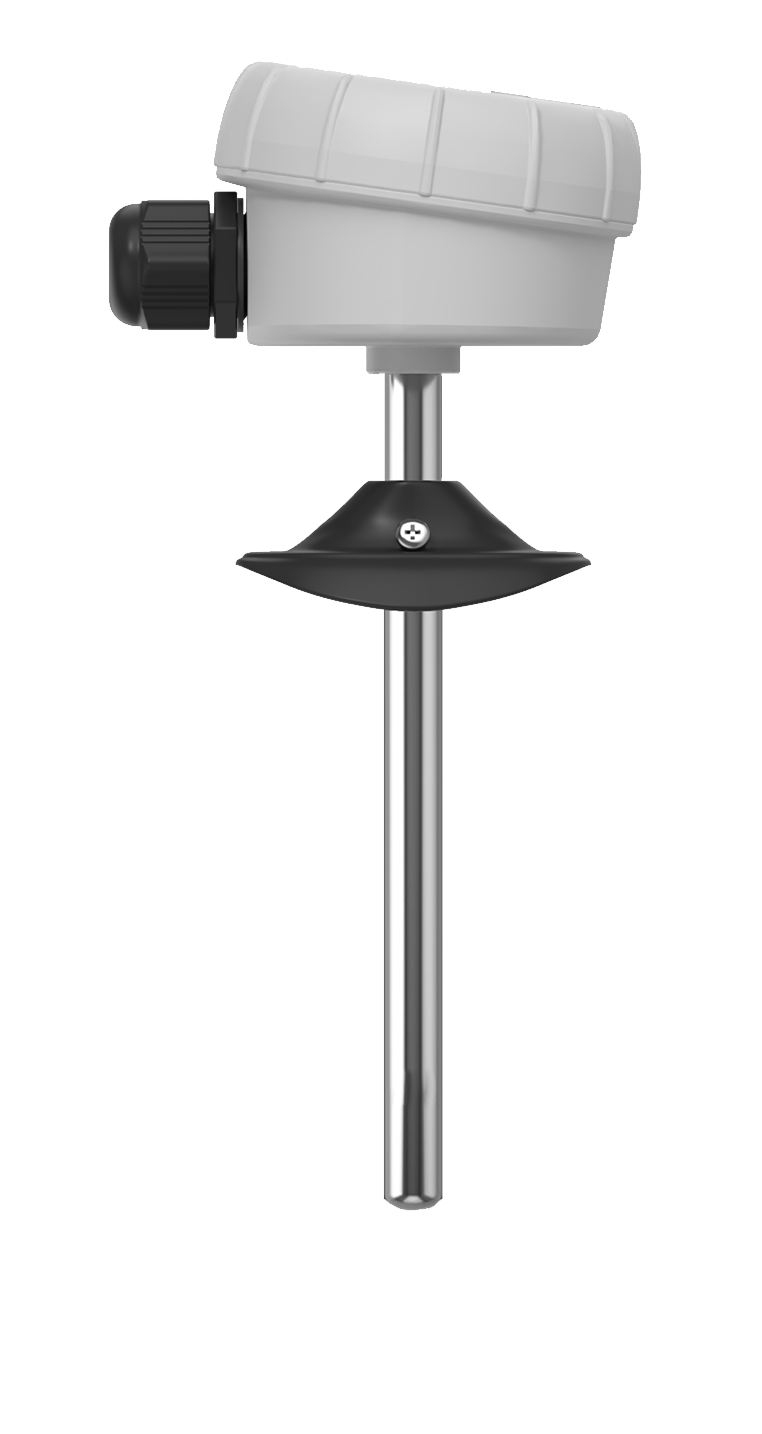

TS-K02-10/25 Термостаты канальные одноступенчатые 10°C (25°C)
Термостаты одноступенчатые TS-K02-10 и TS-K02-25 применяются для регулирования (поддержания на заданном уровне) температуры в каналах систем вентиляции в тех случаях, когда применение программируемого контроллера не целесообразно. С помощью канального терморегулятора можно поддерживать устойчивый диапазон температур, включая вентилятор или электронагреватель вентиляционной установки. Регулирование температуры производится по температуре в канале вентустановки в диапазоне 3-5 градусов.
Регулирующие термостаты конструктивно состоят из защитной гильзы (трубки), в которую помещен биметаллический термостат в изолированном корпусе, и корпуса из ABS-пластика, защищенного по стандарту IP65. В момент, когда температура превышает фиксированную уставку, контакты термостата размыкаются и выдают сигнал на систему автоматизации на включение или выключение реле управления нагрузкой. Подключение выполняется на клеммный блок внутри корпуса. В качестве защитной гильзы может выступать трубка из нержавеющей стали, заглушенная на конце, или сварная гильза AISI длиной 200 и диаметром 10 мм.
Технические данные
| Заводская уставка TS-K02-10: | 10 °C * |
| Заводская уставка TS-K02-25: | 25 °C * |
| Эксплуатация (корпус): | -40…+90 °C |
| Температура срабатывания TS-K02-10: | 10±5 °C |
| Температура срабатывания TS-K02-25: | 25±5 °C |
| Гистерезис: | 2 °C |
| Сброс: | автоматический |
| Защита сенсора датчика: | IP65 |
| Защита корпуса: | IP65 |
| Материал корпуса: | ABS-пластик |
| Размеры корпуса: | 80x66x49 мм |
| Защитная гильза: | AISI, 10x200x0.5 мм |
| Ввод кабеля: | M16x1.5, кабель диаметром 4-8 мм |
| Контактная нагрузка: | 2 А, 120 В АС, 24 В DC |
| Контактная группа: | NC-контакт |
| Подключение: | клемма пружинная до 2.5 мм² |
| Монтаж: | в воздуховод, электронагреватель |
| Комплектность: | монтажный фланец MF-10, РЭ (паспорт) |
| Срок службы: | не менее 5 лет, 10 000 циклов |

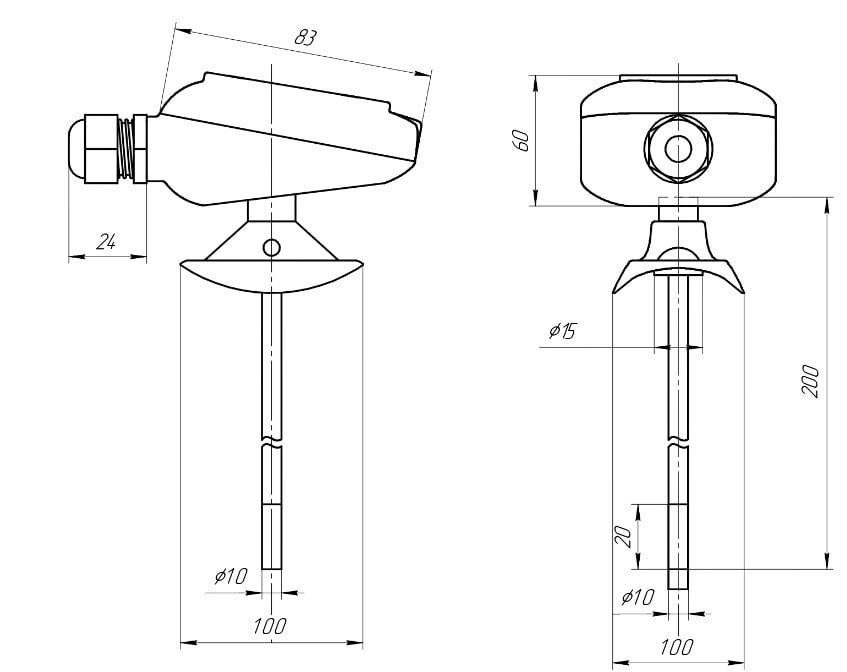

Чертеж
Артикулы
| TS-K02-10 | Термостат одноступенчатый канальный 10 градусов, 200 мм. |
| TS-K02-25 | Термостат одноступенчатый канальный 25 градусов, 200 мм. |
