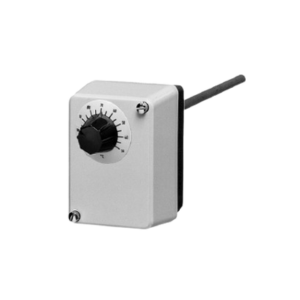

Термостат наружного монтажа АТН-2

Термостат наружного монтажа АТН-2 предназначены для регулирования  и контроля термических процессов.

Термостаты наружного монтажа работают по принципу расширения жидкости, в качестве электрического переключающего элемента служит микропереключатель.

Функция переключения

Регулирование температуры (TR) и контроль температуры (TB )

Если температура на датчике превышает установленное значение, механизм микропереключателя приводится в действие и контакт размыкается / замыкается. При уменьшении установленного значения микропереключатель возвращается в исходное положение.

Блокировка повторного включения у ограничителя температуры (ТВ) и защитного устройства ограничения температуры (STB)

При превышении температуры на датчике установленного значения контакт размыкается и микропереключатель механически блокируется. При снижении граничного значения на величину около 10 % температурного диапазона (около 15 % при установке граничного значения >+350°C) блокировка микропереключателя может сниматься вручную.

Применение защитного устройства контроля температуры (STW) и защитного устройства ограничения температуры (STB)

Защитное устройство контроля температуры STW (STB) и защитное устройство ограничения температуры STB

При разрушении измерительной системы, в т.ч. при испарении жидкости заполнения, падает давление на мембрану и размыкается контакт. При охлаждении датчика до температуры не ниже –20 ˚С также контакт размыкается, а при снижении температуры ниже –20 ˚С STB должен быть разблокирован путем нажатия кнопки повторного включения. Повторное включение при STW (STB) происходит автоматически.

Технические характеристики АТН-2
