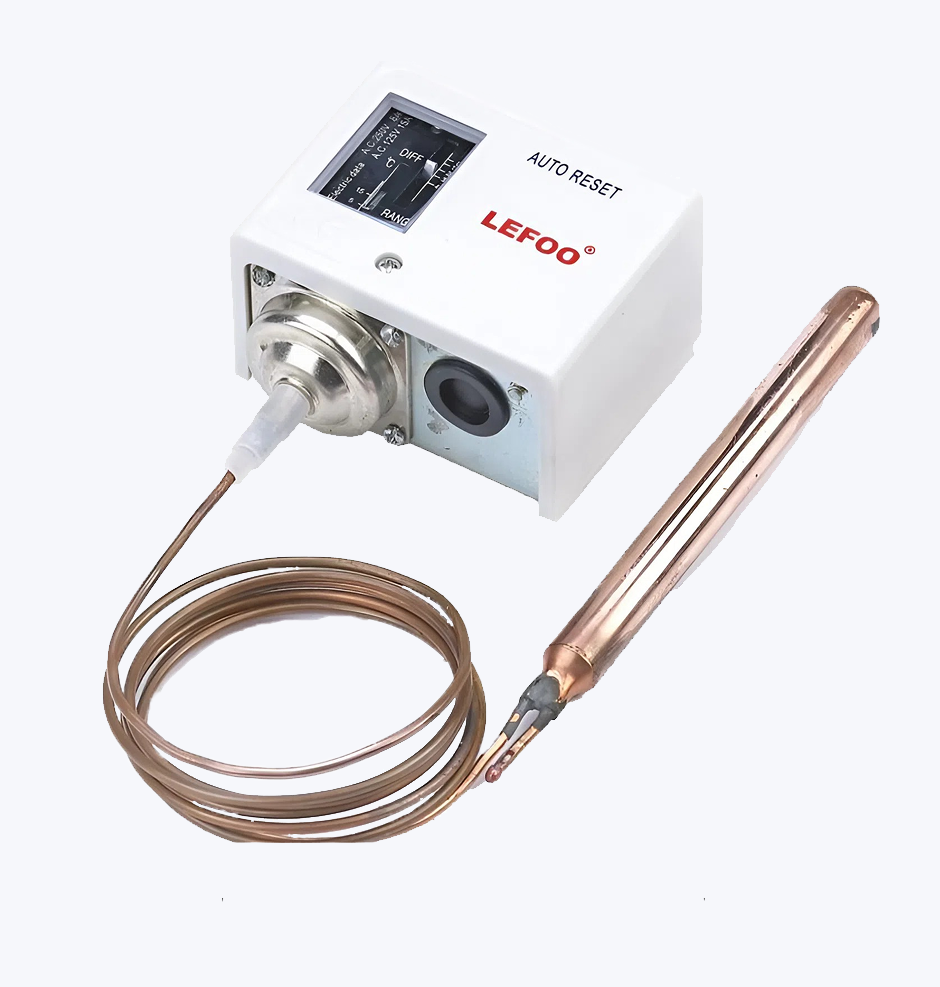

Реле температуры серии TS производства LEFOO – это автоматическое реле с капилляром длиной 1-1,5 метра и термобаллоном, размещенном на его конце, оснащённое двойным переключателем SPDT, положение контактов которого зависит от температуры контролируемой среды. Уставка срабатывания и гистерезис настраиваются в широком диапазоне температур (в зависимости от модели).
Реле серии TS используются, в основном, для регулирования температуры, но могут применяться также как устройства защиты по температуре. Реле температуры выпускается с паровым или адсорбционным наполнителем термобаллона. Термореле с адсорбционным наполнителем широко используются как предохранительные устройства от замерзания.
Реле температуры серии TS общепромышленного назначения может быть напрямую подключено к однофазному двигателю мощностью менее 1 кВт или установлено в цепи управления двигателем постоянного тока. Реле температуры может применяться в холодильных установках, тепловых насосах, кондиционерах и прочих устройствах.
Технические данные
| Эксплуатация (рекомендуемая): |
-20…+70 °C |
| Точность срабатывания: |
±1 °C |
| Гистерезис (дифференциал): |
2-15 °C (настраиваемый) |
| Степень защиты: |
IP30 |
| Материал корпуса: |
сталь, пластик |
| Размеры корпуса: |
62.8x80x49 мм |
| Материал капилляра: |
медная трубка, 1–1.5 м |
| Наполнитель капилляра: |
парообразный |
| Наполнитель термобаллона: |
паровой или адсорбционный |
| Сброс (отключение): |
автоматический |
| Контактная нагрузка: |
10(8) А 220 В АС, 20(15) А 110 В AC |

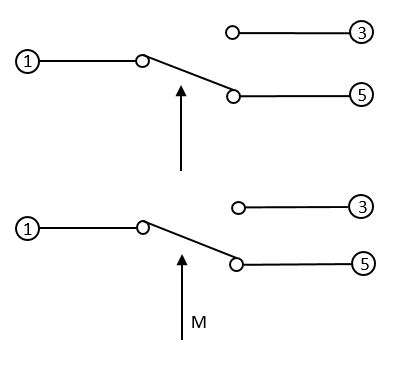

| Контактная группа: |
SPDT |
| Подключение: |
клемма винтовая до 2.5 мм² |
| Монтаж: |
накладной на поверхность |
| Комплектность: |
термостат, РЭ (паспорт) |
| Срок службы: |
не менее 5 лет, 104 циклов |

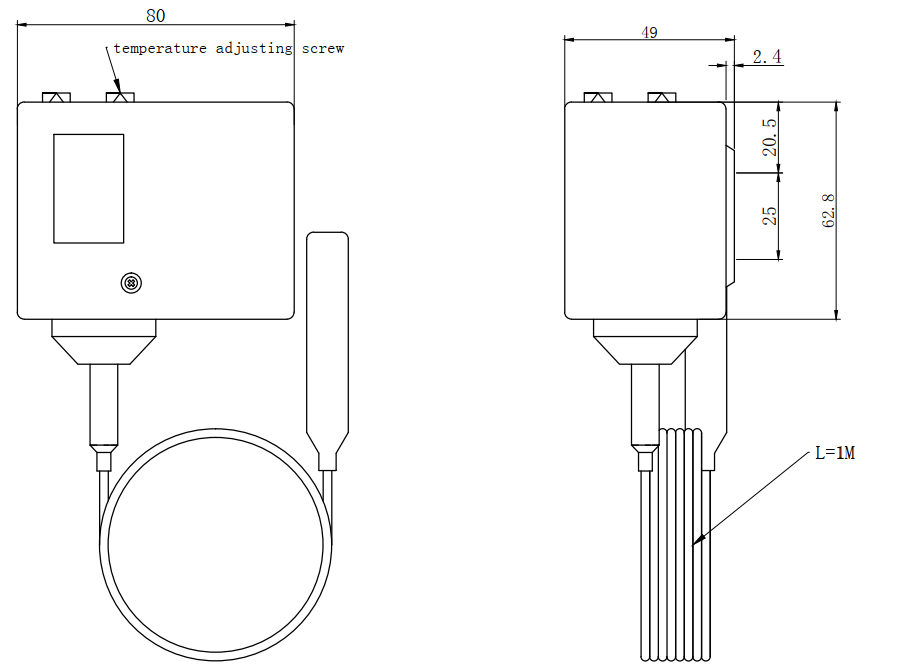

Чертеж
Аналоги
| Danfoss |
КР61, KP62, KP63 |
| Danfoss |
KP68, КР69, KP71 |
| Danfoss |
KP73, KP75, КР81 |
| Ridan |
KP 75, KP 71 |
| Теплоприбор |
ТАМ |
Артикулы
| TS-70 |
Реле температуры с термобаллоном -70…+30 °C |
| TS-30 |
Реле температуры с термобаллоном -30…0 °C |
| TS-15 |
Реле температуры с термобаллоном -15…+15 °C |
| TS-40 |
Реле температуры с термобаллоном 0…+40 °C |
| TS-90 |
Реле температуры с термобаллоном +40…+90 °C |
| TS-120 |
Реле температуры с термобаллоном +70…+120 °C |
