Погружной комбинированный термостат TLSC 542714/С

Погружной комбинированный термостат TLSC 542714/С устанавливаемый обычно на котле или подводящем трубопроводе, применяется в системе отопления для настройки и поддержания в автоматическом режиме заданной температуры теплоносителя, а также для аварийного выключения и блокировки включения источника тепловой энергии при достижении максимальной температуры теплоносителя.

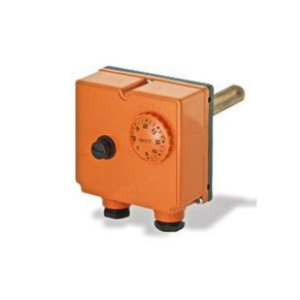

Представляет собой многофункциональное устройство, в состав которого входят капиллярные термостаты TR2 и LS1, установленные в пластмассовый корпус оранжевого цвета, обеспечивающий степень защиты оболочки IP40.

Принцип действия обоих термостатов основан на объемном расширении жидкости внутри термочувствительных элементов (термобаллонов), заключенных в герметичную защитную гильзу Ø 16×100 мм, расположенную вне корпуса.

Регулируемый термостат TR2 имеет:

• диапазон настройки 0…90 ºС;
• температурный дифференциал 4 ± 1 ºС;
• максимальную температуру термобаллона 125 ºС;
• однополюсные переключающие контакты SPDT.

Предельный термостат LS1 имеет:

• регулируемый диапазон температуры срабатывания 90…110 ºС;
• заводскую настройку 110 ºС;
• максимальную температуру термобаллона 125 ºС;
• однополюсный нормально замкнутый контакт SPST.
