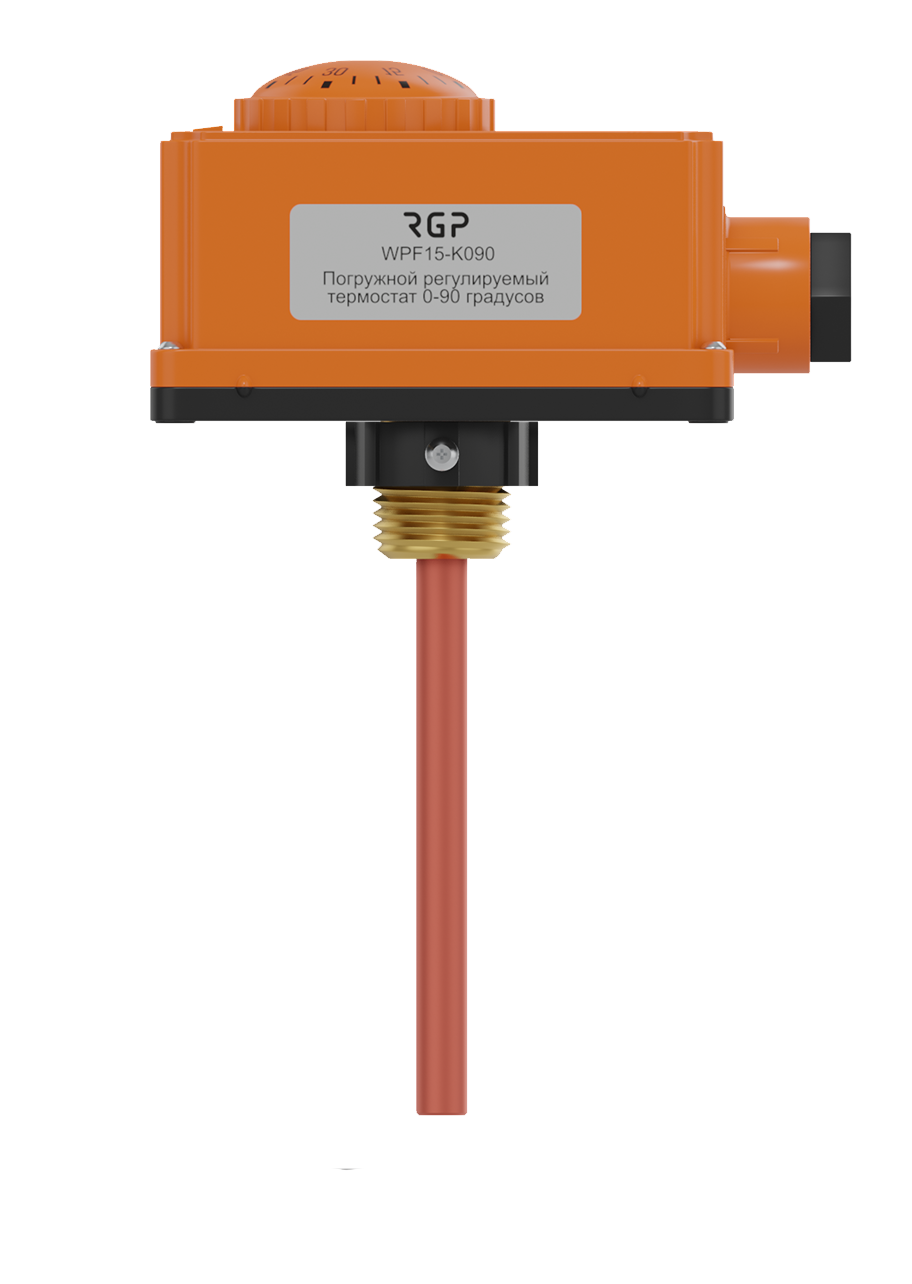

WPF-K090 Погружной регулирующий термостат 0…+90 °C
Погружные термостаты WPF15-K090 с переключающим контактом SPDT предназначены для автоматического поддержания температуры в системах радиаторного отопления, горячего водоснабжения или в качестве канального термостата в системах вентиляции и кондиционирования. Термостат может использоваться для управления исполнительными устройствами, а также в комплексных системах для управления и сигнализации. Диапазон измеряемой (регулируемой) температуры составляет 0-90 градусов.
Принцип работы термостата основан на свойстве объёмного температурного расширения. В медной погружной гильзе находится термочувствительный баллон. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется и через капиллярную трубу избыточный объём переходит в сильфон, который удлиняется и передаёт усилие на контактную группу. При этом силовые контакты переключаются и выдают сигнал в систему управления на включение или выключение нагрузки. У термостата 2 контактных группы: силовой контакт служит для коммутации нагрузки до 16А, а сигнальный 6А также может быть использован для коммутации нагрузки (например, охладителя), но по большей части служит для индикации состояния.
Технические данные
| Диапазон регулировки температуры: | 0…+90 °C |
| Эксплуатация (рекомендуемая): | -10…+80 °C, баллон до 125 °C |
| Дифференциал: | 5 °C (постоянный) |
| Точность срабатывания: | ±5 °C |
| Сброс: | автоматический |
| Защита корпуса: | IP40 |
| Материал корпуса: | ABS-пластик |
| Размеры корпуса: | 108x55x163 мм |
| Штуцер датчика: | AISI, Ø 8 мм, 98 мм |
| Резьбовое соединение: | G1/2 (HP) |
| Термостат: | жидкостно наполненный |
| Контактная нагрузка: | С-3 10(2.5) А, С-2 6(2.5) А, 230 В AC |
| Контактная группа: | SPDT (NO-NC-COM) |
| Максимальное давление: | 10 бар |
| Ввод кабеля: | кабельный ввод |
| Подключение: | контактная пластина |
| Монтаж: | в бобышку, в погружную гильзу |
| Комплектность: | термостат, РЭ (паспорт) |
| Срок службы: | не менее 5 лет, 10 000 циклов |

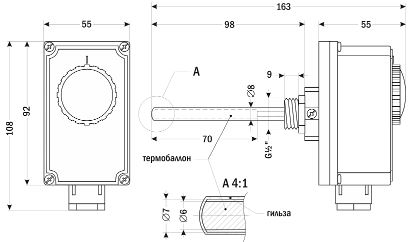

Чертеж
Аналоги
| S+S Regeltechnik | ETR-0120 |
| Afriso | TC2 |
| WATTS | TC100/IN |
Артикулы
| WPF15-K090 | Погружной регулируемый термостат термостат 0-90 градусов |
