ТЭК-ФС-Ц-Р — смотровые фонари с цилиндрическим стеклом и резьбовым уплотнением
Купить смотровые фонари (индикаторы потока визуальные) ТЭК-ФС-Ц-Р с цилиндрическим стеклом и резьбовым следствием признаков наблюдения и контроля движения жидких и газообразных сред в трубопроводах различных размеров и назначения купить в Республике Беларусь.
Назначение и область применения
ТЭК-ФС-Ц-Р — смотровые фонари с цилиндрическим стеклом и резьбовым уплотнением для признаков наблюдения и контроля движения жидких и газообразных сред в трубопроводах различных размеров и назначения.
Встречаются только лишь наблюдательные явления для обнаружения или наличия или потока (движения) жидкости или газа в трубопроводе, однако встречаются также для контроля жидкости цвета, обнаружения и чистоты жидкости, обнаруживаемой примесей в потоке.
В различных вариантах смотровых фонарей положения как вертикальные, так и горизонтальные. Стрелка на корпусе индикатора нагрузки окружающей среды.
Описание модели ТЭК-ФС-Ц-Р — смотровые фонари с цилиндрическим стеклом и резьбовым уплотнением

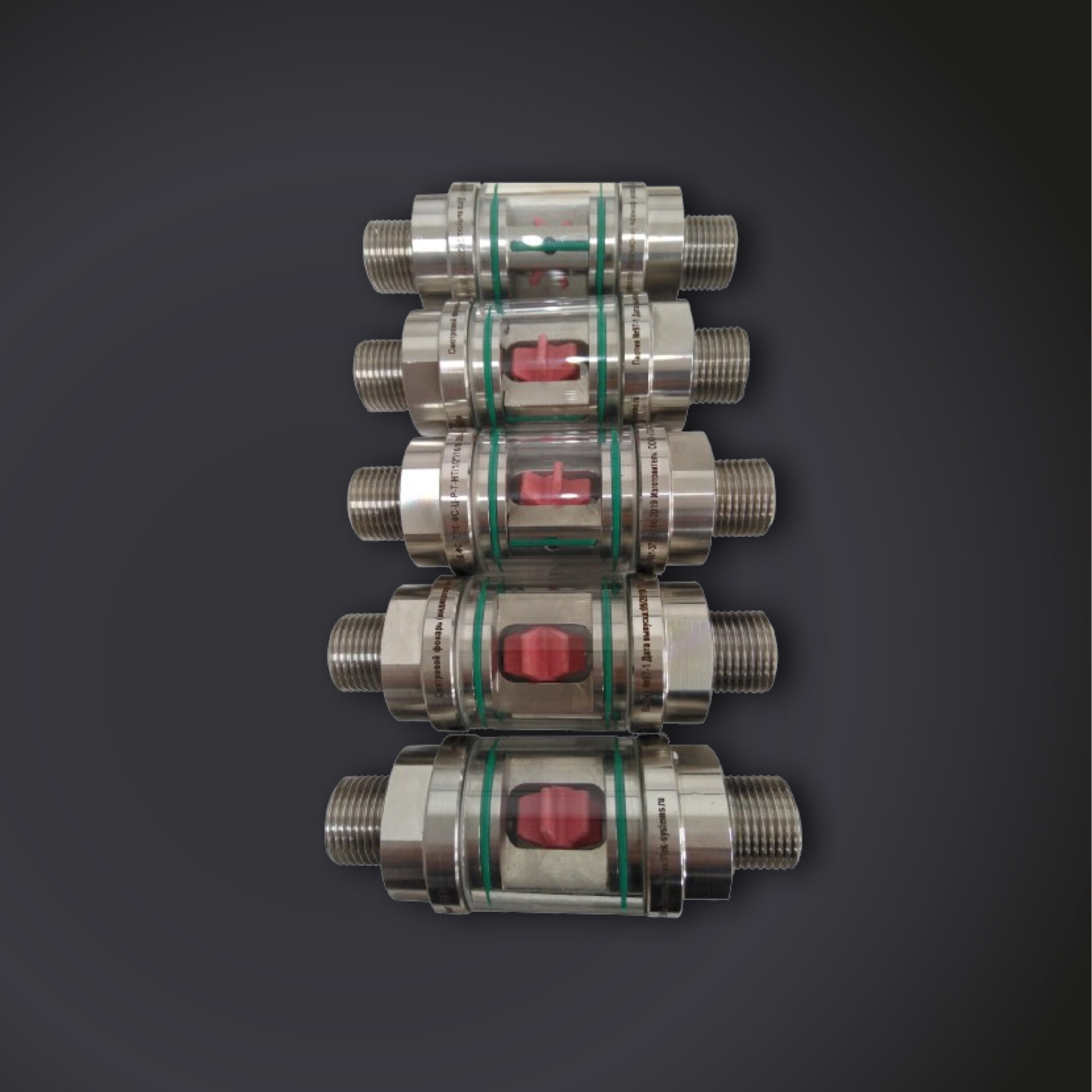

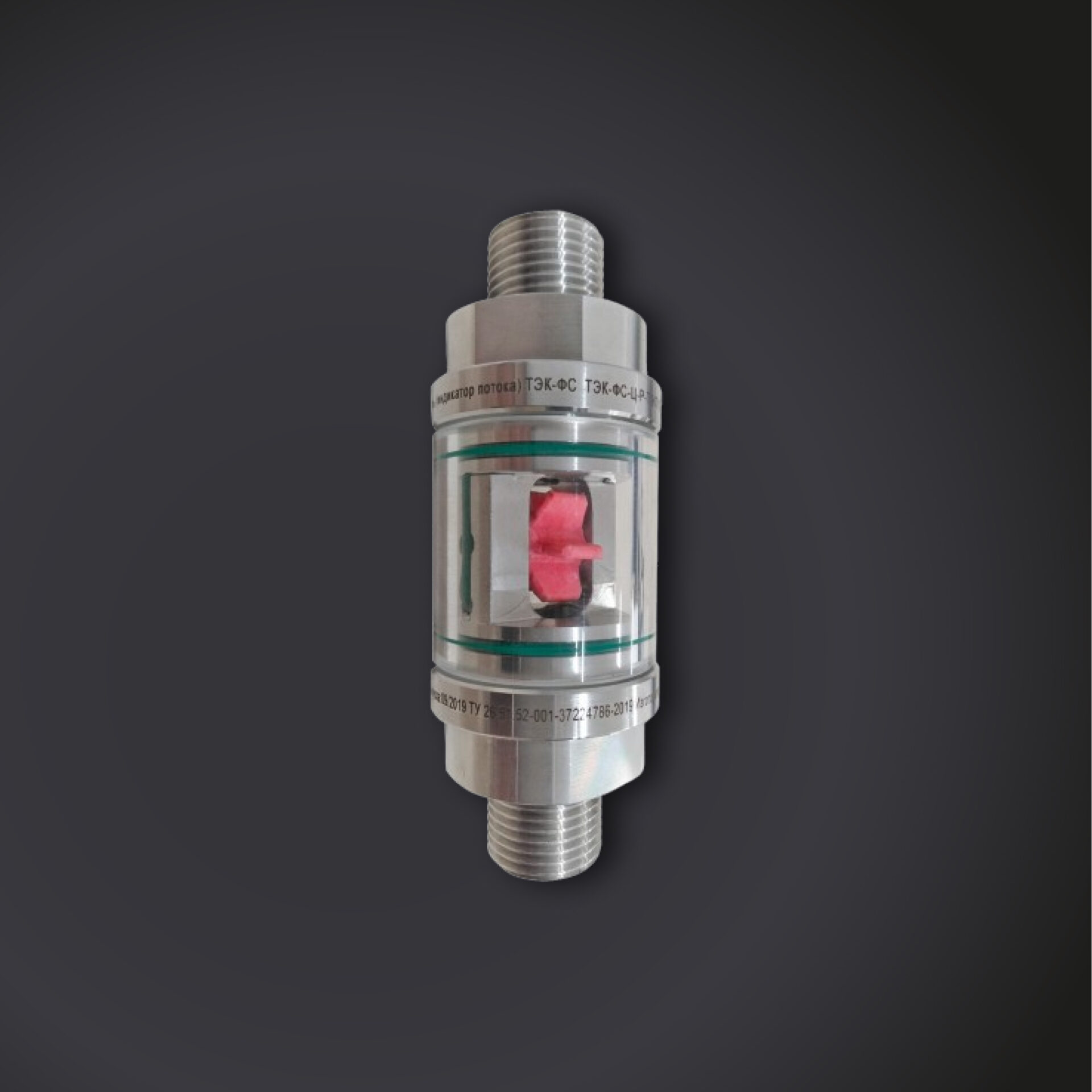

ТЭК-ФС-Ц-Р – смотровой фонарь с цилиндрическим стеклом с резьбовым соединением, дающий возможность кругового обзора. По желанию можно заменить:
- турбиной-крыльчаткой (ТЭК-ФС-Ц-Р-Т)
- шариковым индикатором (ТЭК-ФС-Ц-Р-Ш)
Смотровые фонари и индикаторы потока ТЭК-ФС-Ц-Р изготавливаются необходимого диаметра клиента. В линейке присутствуют готовые решения для контроля взаимодействия в трубопроводах средних диаметров от 10 до 50 мм.
Смотровые фонари ТЭК-ФС-Ц-Р рассчитаны на работу с давлением до 1,6 МПа и температурой от -60°С до +250°С (в зависимости от исполнения).
Смотрящие фонари применяются везде, где есть трубопроводы и часто встречаются в нефтехимических и нефтеперерабатывающих предприятиях, морских и речных портах и терминалах и т.д.

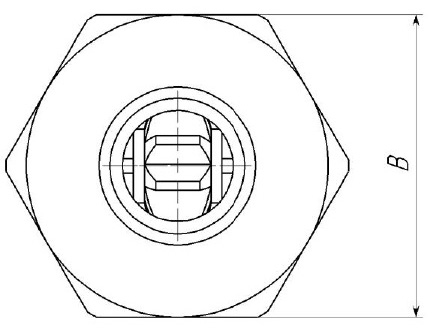

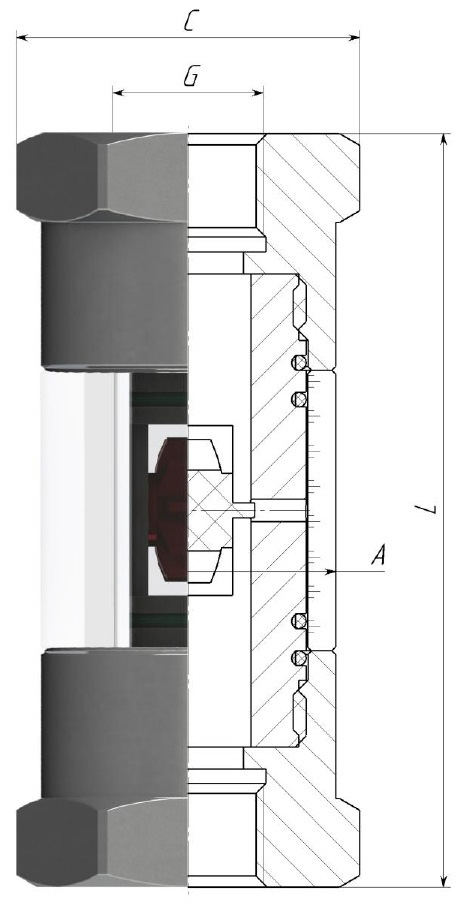

Габаритные размеры
| G | DN | L | A | B | C | |
|---|---|---|---|---|---|---|
 |
1/8″ | 6 | 72 | 35 | 36 | 41 |
| 1/4″ | 8 | 72 | 35 | 36 | 41 | |
| 3/8″ | 10 | 72 | 35 | 36 | 41 | |
| 1/2″ | 15 | 72/80 | 35/40 | 35/43 | 39/48 | |
| 3/4″ | 20 | 80/88 | 40/43 | 43/44 | 48/49 | |
 |
1″ | 25 | 80/100 | 40/50 | 43/51/57 | 49/57/62 |
| 1 1/4″ | 32 | 120 | 50 | 55 | 63 | |
| 1 1/2″ | 40 | 120 | 50 | 57 | 65 | |
| 2″ | 50 | 145 | 75 | 78 | 85 |
Технические характеристики ТЭК-ФС-Ц-Р — смотровые фонари с цилиндрическим стеклом и резьбовым уплотнением
| Диаметры условного прохода и присоединения к процессу |
резьбовое DN10…DN50
приварное DN10…DN50 |
| Материал корпуса | углеродистая сталь с антикоррозийным покрытием; AISI 304, 12Х18Н10Т, AISI 316L; латунь; иной – по запросу |
| Материал смотрового стекла | закаленное стекло кварцевое стекло боросиликатное стекло алюмосиликатное стекло |
| Материал уплотнения | PTFE / графит |
| Температура рабочей среды | -60…+250°С (уплотнение PTFE) |
| Максимальное давление процесса | 0,6 МПа / 1,6 МПа* |
| Материал опциональных крыльчаток или шариков | ПТФЭ (применение до +250°С) |
| Положение в воде | любое |
| Направление потока | в соответствии с указателем-стрелком |
| Возможные дополнительные опции | Ш – шариковый индикатор Т – турбина/крыльчатка |
| Температура окружающей среды | -60…+85°С |
* Указано предельное предельное давление для нормальных условий (температура среды +20°С). Для высокотемпературных образований предельные значения давления могут быть ниже номинальных значений.
