ТЭК-ФС-Р-С — индикаторы потока с резьбовым уплотнением и осевым расположением индикатора
Купить ТЭК-ФС-Р-С — индикаторы потока с резьбовым уплотнением и смещенным расположением индикатора для визуального наблюдения и контроля движения жидких и газообразных сред в трубопроводах различных диаметров и назначения в Республике Беларусь.
Назначение и область применения смотровые фонари и индикаторы потока ТЭК-ФС-Р-С
Чаще всего смотровые фонари применяются для определения наличия или отсутствия жидкости или потока (движения) жидкости или газа в трубопроводе, однако также могут быть использованы для контроля цвета, прозрачности и чистоты жидкости, отсутствия твердых примесей в потока.
В различных исполнениях смотровые фонари могут быть установлены как вертикально, так и горизонтально. Стрелка на корпусе индикатора указывает направление потока среды.
Описание модели смотровые фонари и индикаторы потока ТЭК-ФС-Р-С

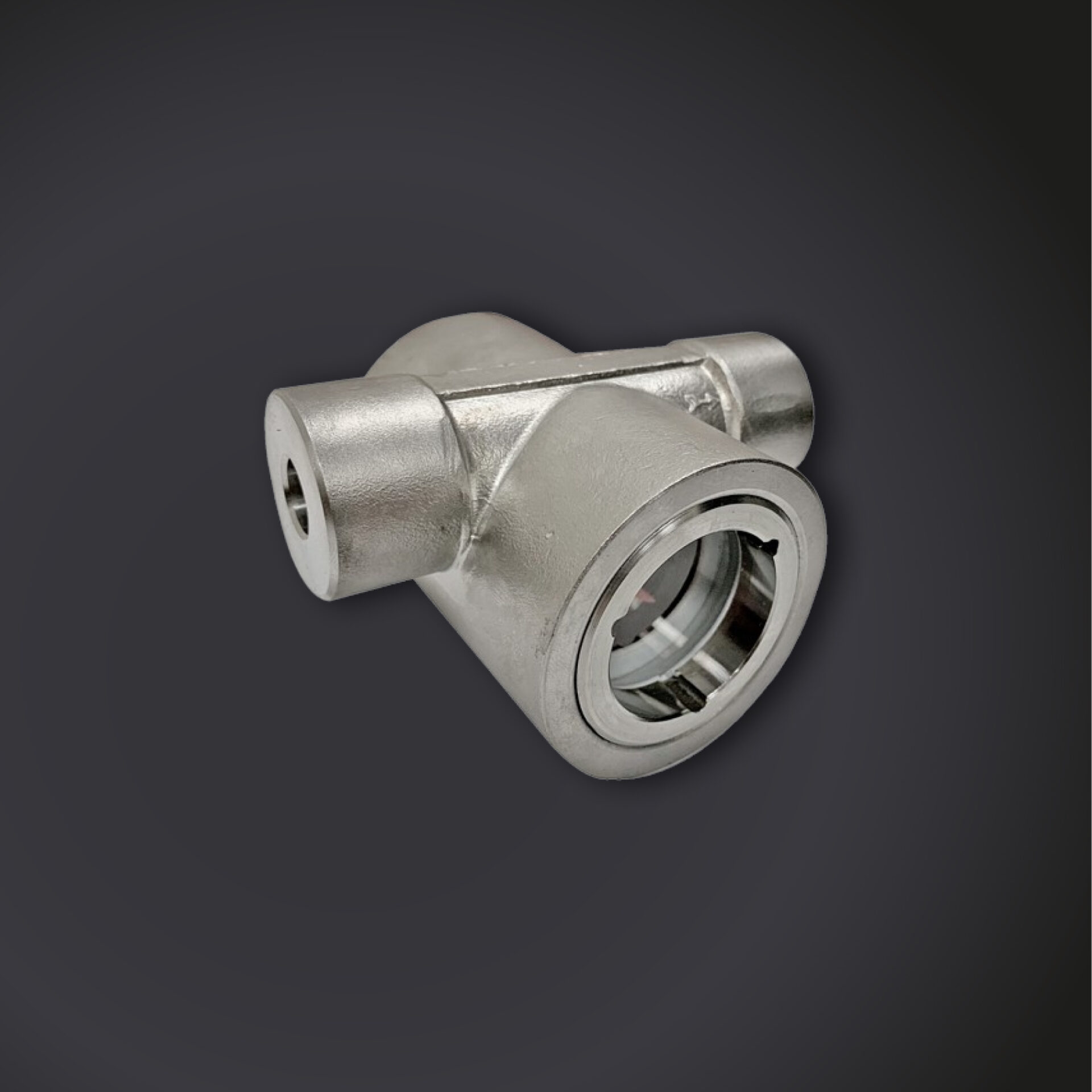

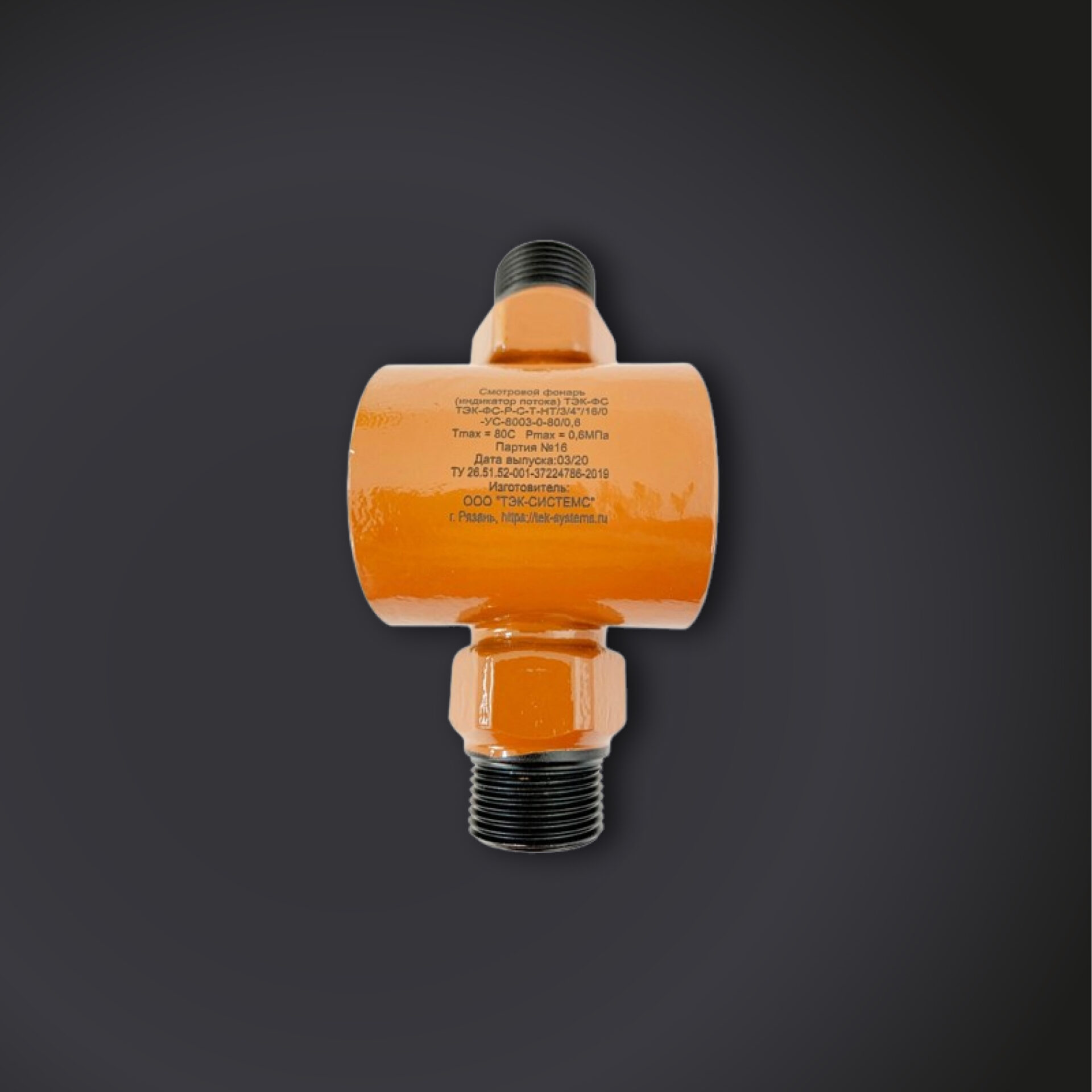

ТЭК-ФС-Р-С – смотровой фонарь (индикатор потока) резьбового приварного или фланцевого присоединения с устройством уплотнения индикаторной части с помощью резьбового соединения со смещенным расположением индикатора.
Опционально могут быть оснащены:

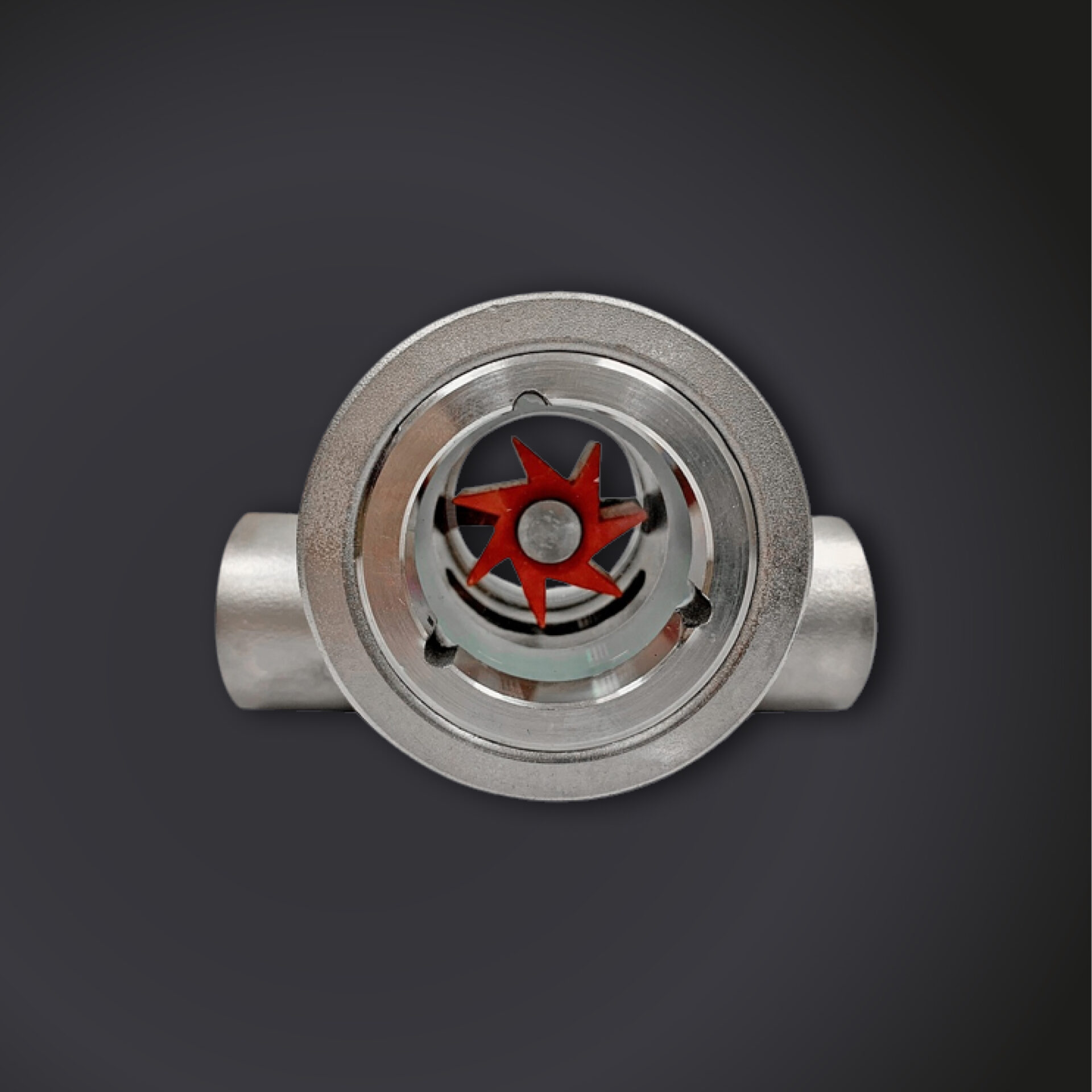

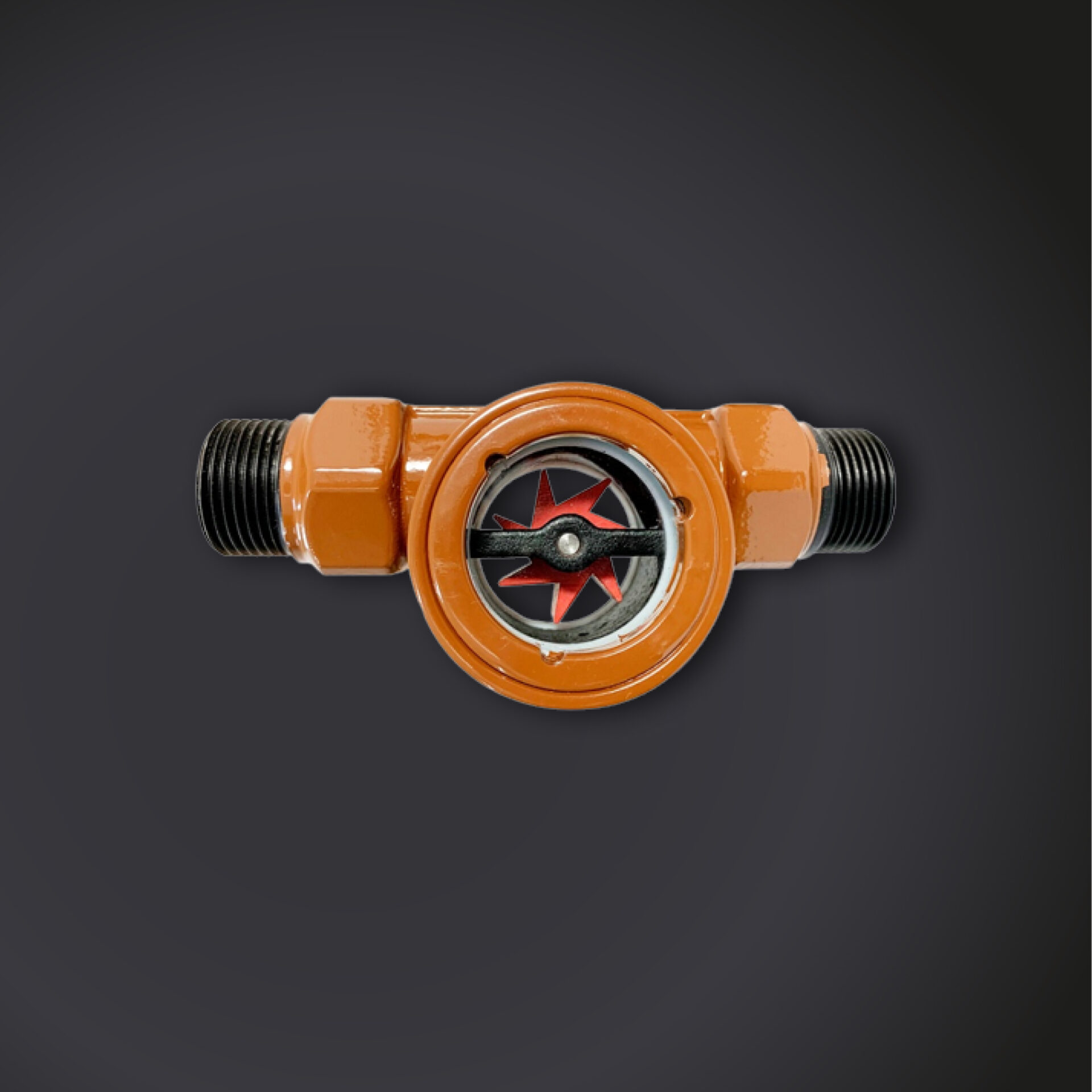

- турбиной-крыльчаткой (ТЭК-ФС-Р-С-Т),
- шариковым индикатором (ТЭК-ФС-Р-С-Ш),
- лопаткой/заслонкой (ТЭК-ФС-Р-С-Л)
- лопаткой-индикатором (ТЭК-ФС-Р-С-ЛИ).
Смотровые фонари и индикаторы потока ТЭК-ФС-Р-С ;изготавливаются необходимого клиенту диаметра. В линейке присутствуют готовые решения для визуального контроля в трубопроводах внутренним диаметром от 10 до 100мм.
Большинство смотровых фонарей ТЭК-ФС-Р-С предназначены для работы с давлениями 1,6 МПа, 2,5 МПа, 4,0 МПа и температурами от -60°С до +250°С (в зависимости от исполнения). Однако мы готовы предложить нашим Заказчикам специальные версии некоторых моделей, способных функционировать при давлении до 10 МПа и температурах до + 500°С.
Смотровые фонари применяются везде, где присутствует необходимость в визуальном контроле – нефтехимические и нефтеперерабатывающие предприятия, морские и речные порты и терминалы и т.д.

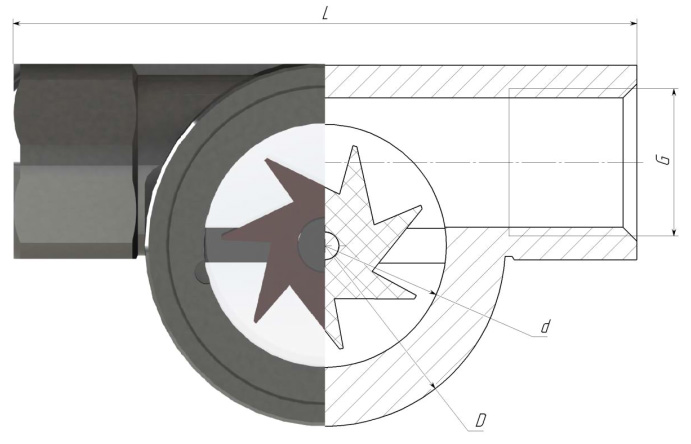

Габаритные размеры
| G | DN | L | D | d | M | A | B | |
|---|---|---|---|---|---|---|---|---|
 |
1/8″ | 6 | 85 | 54 | 35 | 62 | 24 | 22 |
| 1/4″ | 8 | 85 | 54 | 35 | 62 | 24 | 22 | |
| 3/8″ | 10 | 85 | 54 | 35 | 62 | 24 | 22 | |
| 1/2″ | 15 | 90 | 54 | 35 | 62 | 33 | 30 | |
| 3/4″ | 20 | 98 | 54 | 35 | 62 | 36 | 33 | |
 |
1″ | 25 | 98 | 57 | 35 | 65 | 44 | 40 |
| 1 1/4″ | 32 | 110 | 69 | 35 | 72 | 57 | 51 | |
| 1 1/2″ | 40 | 118 | 77 | 45 | 82 | 62 | 57 | |
| 2″ | 50 | 134 | 93 | 55 | 93 | 77 | 70 | |
| 2 1/2″ | 65 | 195 | 106 | 65 | 110 | 88 | 83 |
Технические характеристики смотровые фонари и индикаторы потока ТЭК-ФС-Р-С
| Диаметры условного прохода и присоединения к процессу | фланцевое DN10…DN65 резьбовое внешняя/внутренняя DN10…DN50 приварное DN10…DN50 |
| Материал корпуса | углеродистая сталь с антикоррозийным покрытием; AISI 304, 12Х18Н10Т, AISI 316L; углеродистая сталь с футеровкой PTFE и антикоррозийным покрытием; нержавеющая сталь AISI 304 с футеровкой PTFE; иной – по запросу |
| Материал смотрового стекла | закаленное стекло кварцевое стекло боросиликатное стекло алюминосиликатное стекло |
| Материал уплотнения | PTFE / графит* |
| Температура рабочей среды | -60…+250°С (уплотнение PTFE)* |
| Давление максимальное рабочее | 1,6 МПа ** 4,0 Мпа** 10,0 МПа*** |
| Материал опциональных крыльчатки или шариков | PTFE (применение до +250°С) |
| Положение в пространстве | любое |
| Направление потока | в соответствии с указателем-стрелкой |
| Возможные дополнительные опции | шариковый индикатор; турбинный индикатор (крыльчатка); отклоняющаяся лопатка/заслонка; лопатка с индикатором расхода |
| Температура окружающей среды | -60…+85°С |
* По специальному заказу возможен выпуск смотровых фонарей с графитовыми уплотнениями для эксплуатации при температурах рабочей среды до +500°С.
** Указаны номинальные предельные давления для нормальных условий (температура среды +20°С). Для высокотемпературных исполнений предельное давление стандартных версий может быть существенно ниже номинальных.
***В зависимости от диаметра условного прохода и температуры эксплуатации возможны специальные исполнения до 10МПа, однако, это в обязательном порядке необходимо согласовывать с заводом-изготовителем.
