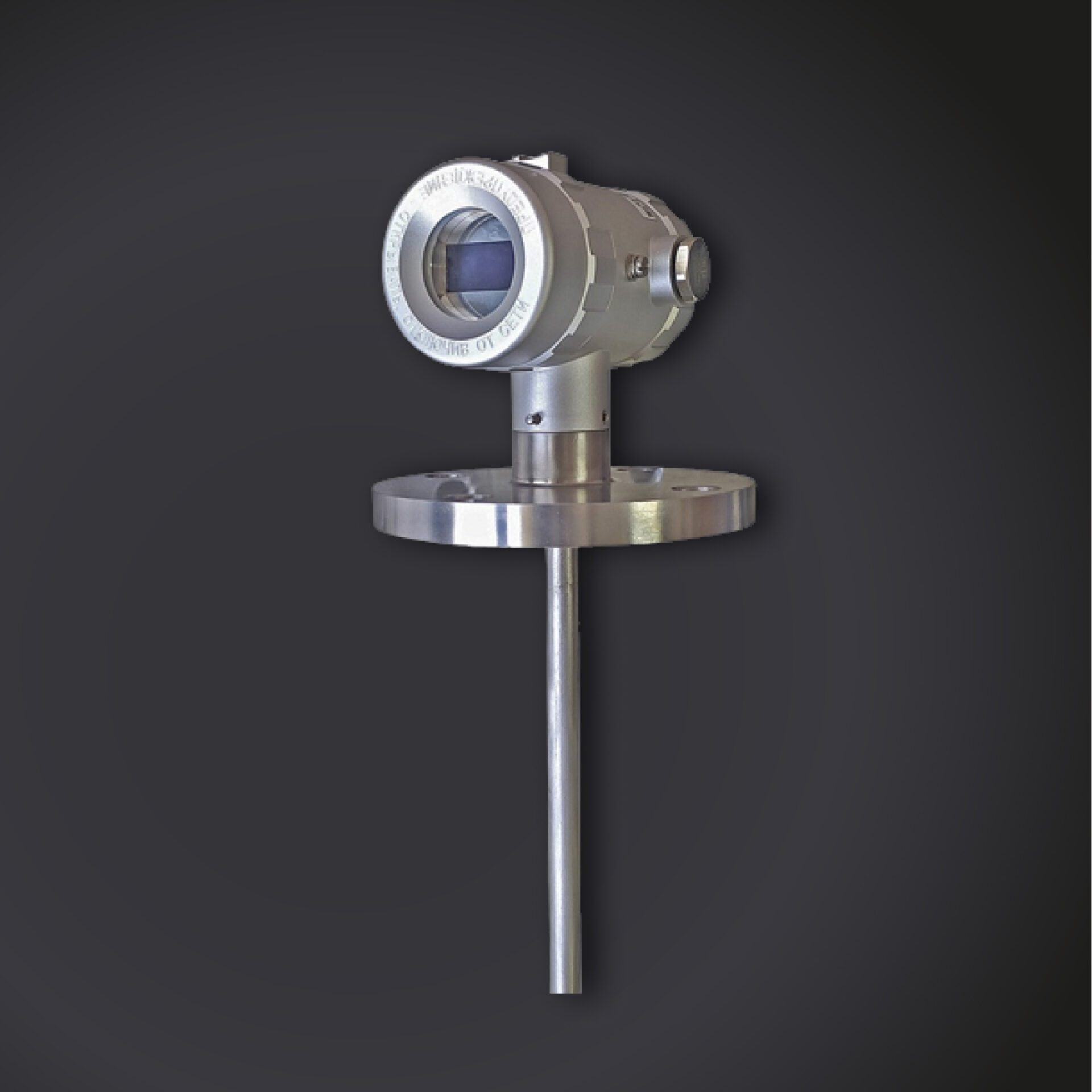

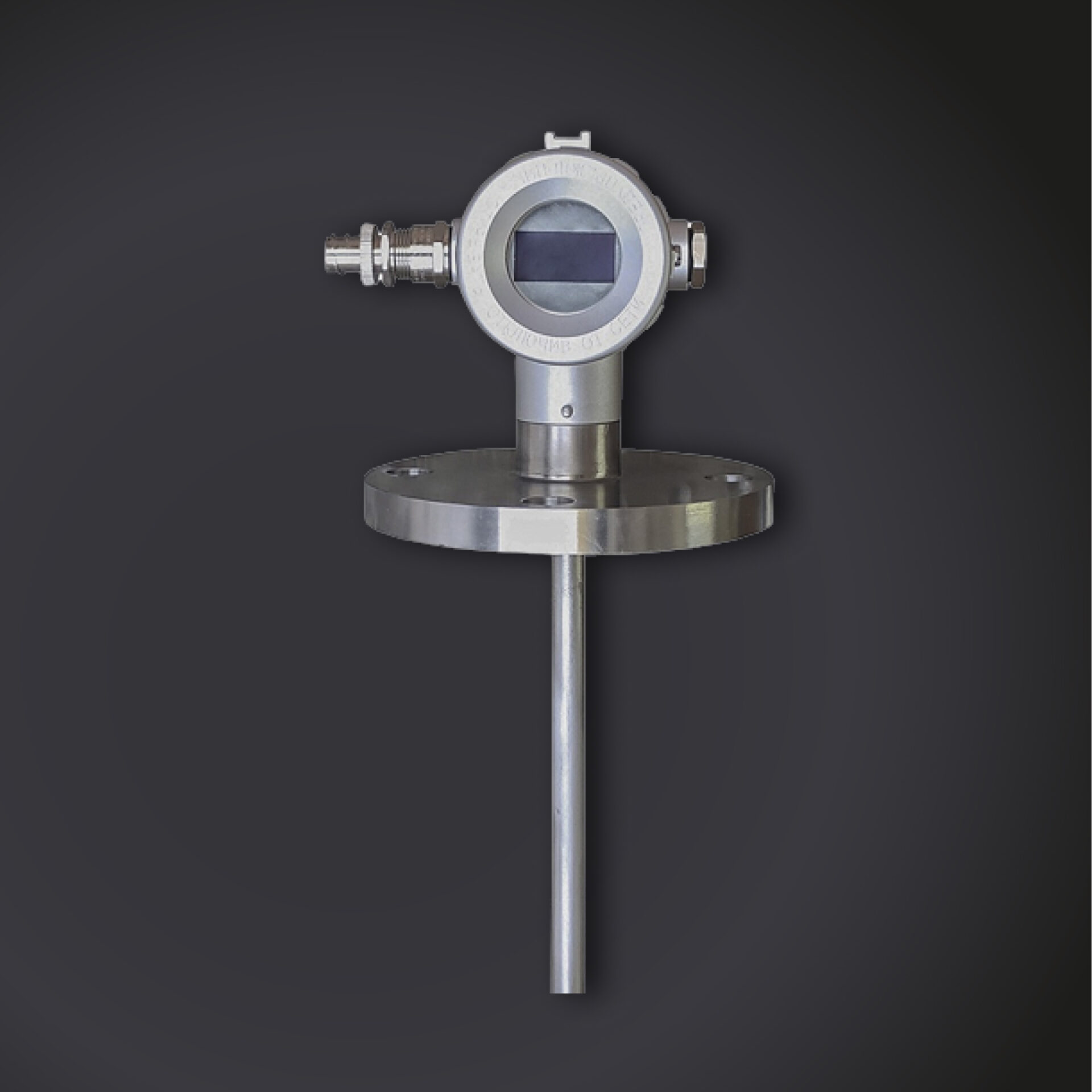

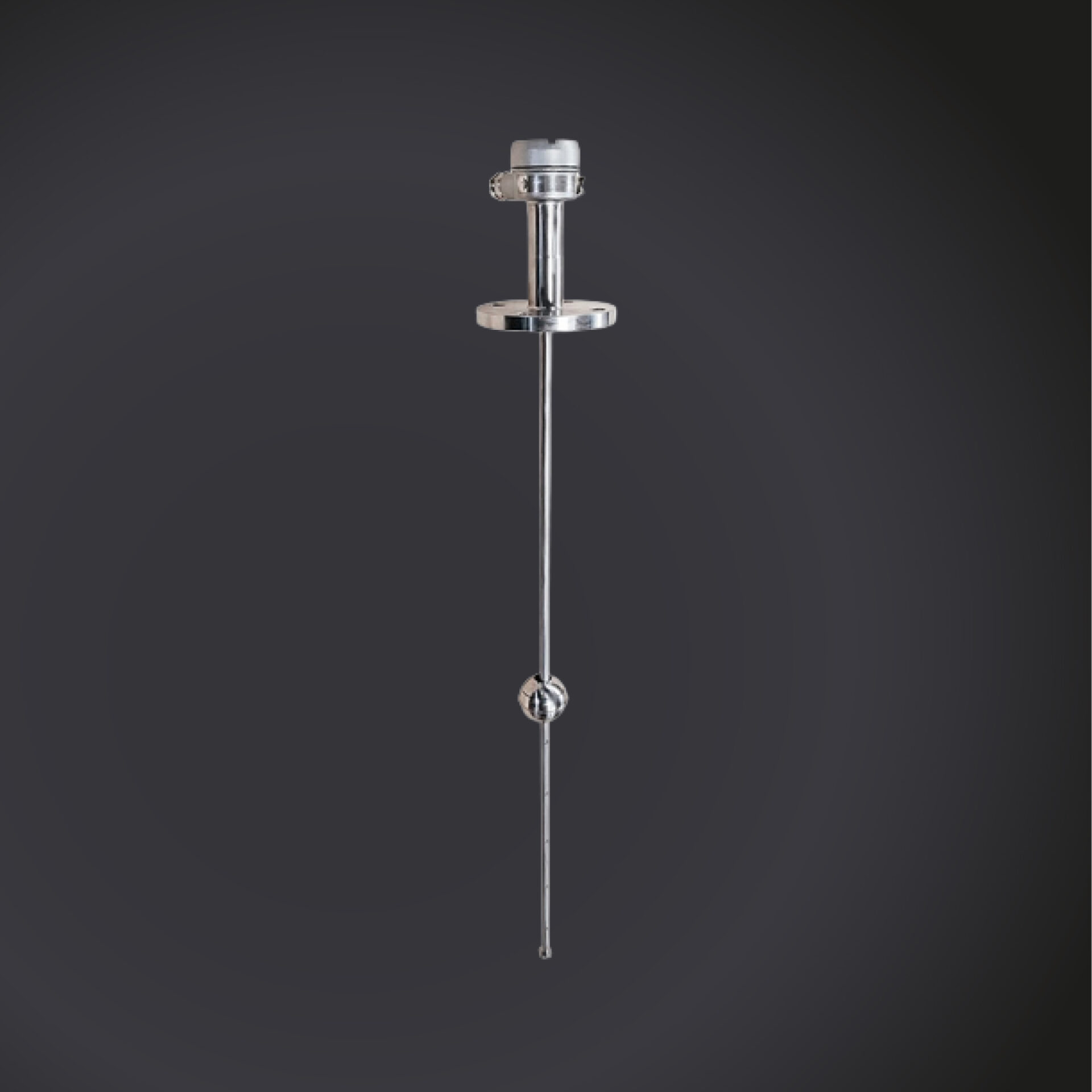

Уровнемер герконовый поплавковый МАГНИТЭК-Г
Уровнемеры магнитоуправляемые МАГНИТЭК-Г предоставляют эффективное и надежное непрерывное измерение уровня жидких сред в резервуарах, емкостях и сосудах под давлением. Эти устройства обеспечивают контроль текущего уровня разнообразных жидкостей, таких как вода, нефть, различные нефтепродукты, масла, охлаждающие жидкости, а также кислоты и щелочи.
Назначение и Области Применения
Уровнемер герконовый поплавковый МАГНИТЭК-Г предназначен для непрерывного измерения уровня жидких сред в резервуарах различных промышленных объектов, включая нефтегазовые, нефтехимические, атомные и другие сферы. Таким образом, широкий диапазон применения охватывает суда, танкеры, горно-обогатительные предприятия, и многие другие области.
Основные Функциональности
Уровнемер герконовый поплавковый МАГНИТЭК-Г обеспечивает:
- Непрерывное измерение уровня жидкостей
- Непрерывное измерение уровня раздела сред жидкость/жидкость
- Одновременное измерение общего уровня жидкости и уровня раздела сред жидкость/жидкость
- Одновременное измерение общего уровня жидкости и контроль наличия/отсутствия жидкости на заданном уровне (до двух точек контроля)
Конструкция и Принцип Действия

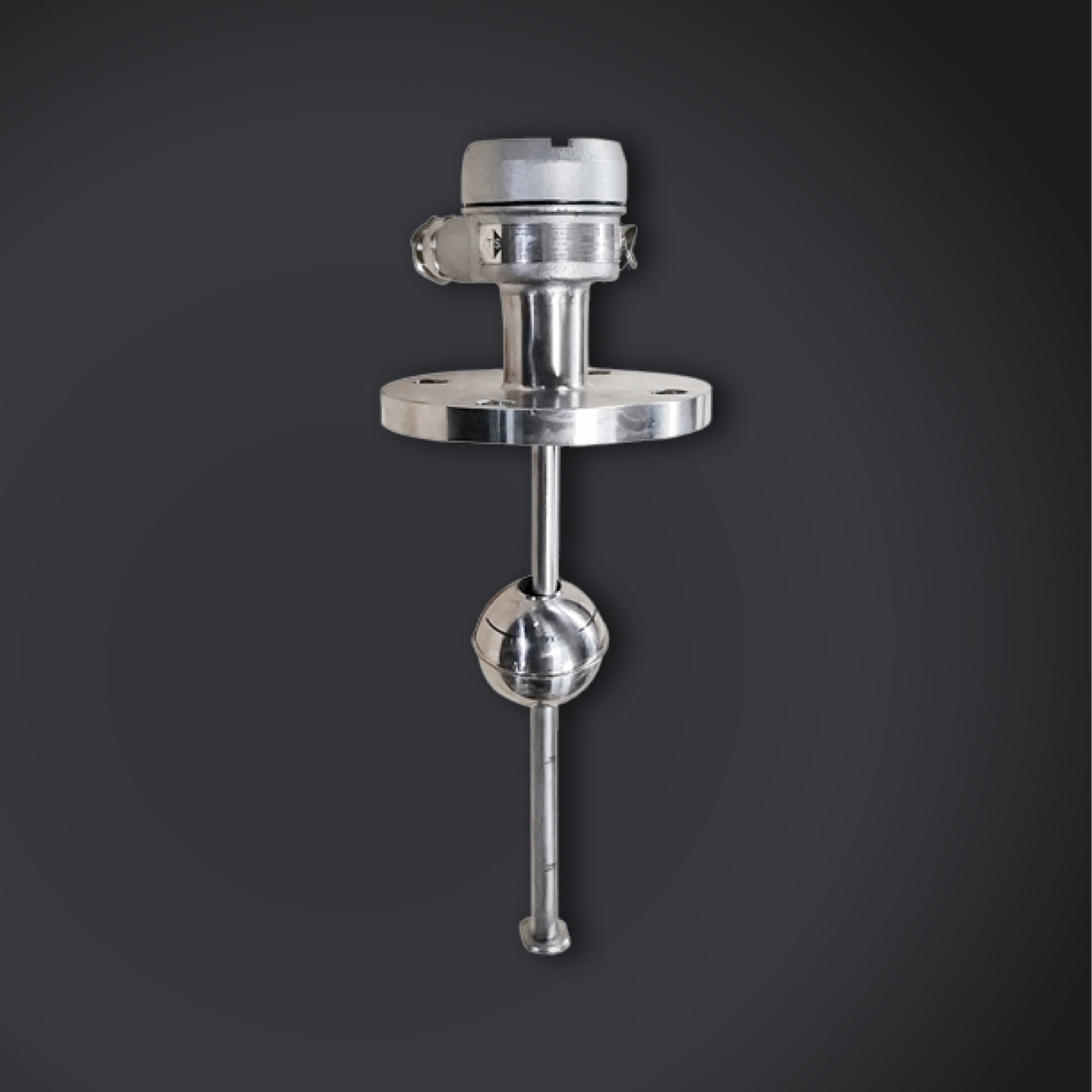

Уровнемер герконовый поплавковый МАГНИТЭК-Г представляет собой моноблочную конструкцию с электронным блоком в корпусе из нержавеющей стали. Шток с герконами и постоянным магнитом перемещается вдоль направляющей, вызывая замыкание или размыкание герконов. Электроника пересчитывает это сопротивление в уровень жидкости, обеспечивая стабильные измерения.
Устойчивость и Применимость
Системы демонстрируют минимальную зависимость от импортных материалов, обеспечивают стабильность уровней срабатывания, и подходят для различных температур, давлений и типов контролируемых сред. Уровнемер герконовый поплавковый МАГНИТЭК-Г виброустойчив и поддерживает эффективные измерения, не зависящие от физических и химических свойств среды.
Дополнительные Особенности
Специальные опции, такие как высокотемпературное исполнение с теплоотводом, гарантируют применимость уровнемеров в различных условиях, включая экстремальные. Уровнемер герконовый поплавковый МАГНИТЭК-Г легок в монтаже и обеспечивает простоту ввода в эксплуатацию.
Технические характеристики поплавков
| Код | Габаритные размеры D х H х d |
Материал | Рабочее давление |
Рабочая температура |
Плотность, не менее |

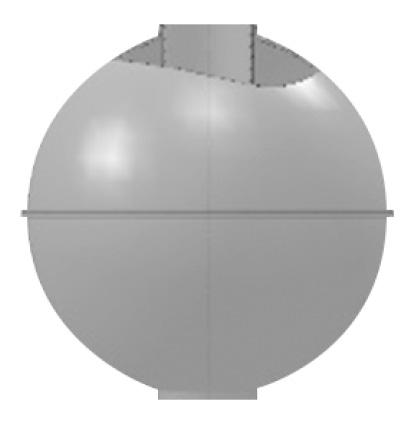

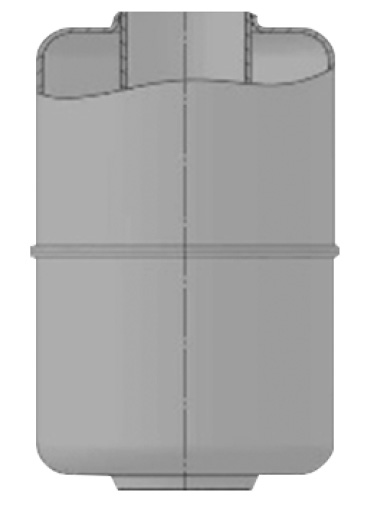

Форма поплавка |
|---|---|---|---|---|---|---|
| Н52 | 52х1,5 мм | AISI 316L | 5 МПа | -60…+200°C | 550 кг/м³ |  |
| Н75 | 75х23 мм | AISI 316L | 500 кг/м³ | |||
| Т75 | 75х23 мм | Титан | 400 кг/м³ | |||
| Н125 | 125х23 мм | AISI 316L | 2,5 МПа | -60…+200°C | 500 кг/м³ | |
| Н45 | 45x56x15,5 мм | AISI 316L | 1,5 МПа | -60…+200°C | 800 кг/м³ |  |
| Э48 | 48x50x221 мм | Вспен. эбонит | -60…+85°C | 400 кг/м³ | ||
| Н51 | 51x61x15,5 мм | AISI 316L | -60…+200°C | 500 кг/м³ | ||
| Н65 | 65x111x25 мм | AISI 316L | -60…+85°C | 500 кг/м³ | ||
| П48 | 48х60х13 мм | сферопластик, окрашенный PTFE | 0,5 МПа | -60…+90°C | 550 кг/м³ |
Основные технические характеристики
| Принцип измерения | герконовый |
| Диапазон измерений | до 6 000 мм; иное — по запросу |
| Минимальная плотность контролируемой жидкости | 400 кг/м³ |
| Минимальная разность плотностей для контроля уровня раздела сред | 100 кг/м³ |
| Максимальное рабочее давление | до 4МПа с поплавками из титана и нержавеющей стали до 16МПа с поплавками из сферопластика |
| Температура контролируемой среды | • от -60 до + 100°C; • от -60 до + 125°С |
| Погрешность измерения | • ±5 мм • ±10 мм |
| Выходной сигнал | • 4-20мА • 4-20мА + HART • стандарт RS-485; • протокол Modbus RTU и 2 релейных выходных сигнала; • иной — по запросу |
| Макс. нагрузка на контакты реле | 1А |
| Напряжение питания | 12…36 В |
| Потребляемое напряжение | не более 1,5 Вт |
| Степень защиты по ГОСТ 14254 | • IP66/67 • IP68 – по запросу |
| Исполнение по взрывозащите | • без взрывозащиты; • 0Ex ia IIC T6 Ga; • 1Ex db IIC T6 Gb; |
| Подключение к процессу | • резьба; • накидная гайка; • фланец; • иное — по запросу |
| Материал корпуса | • 12Х18Н10Т; • иной — по запросу |
| Материал деталей,контактирующих с измеряемой средой | • 12Х18Н10Т; • 10Х17Н13М2Т; • ХН65МВУ; • 06ХН28МДТ; • сплавы ВТ1-0; • фторопласт-4; • иной — по запросу |
| Климатическое исполнение | ОМ; УХЛ; О; Т |
| Температура окружающей среды | -60…+75°С |
| Категория размещения по ГОСТ 15150-69 | 1, 2, 3, 4; тип атмосферы III |
| Наработка на отказ | не менее 100 000 ч |
| Срок службы | не менее 25 лет |
| Гарантийный срок эксплуатации | 12 месяцев; до 60 месяцев (расширенный) |
| Межповерочный интервал | не менее 2- х лет |
