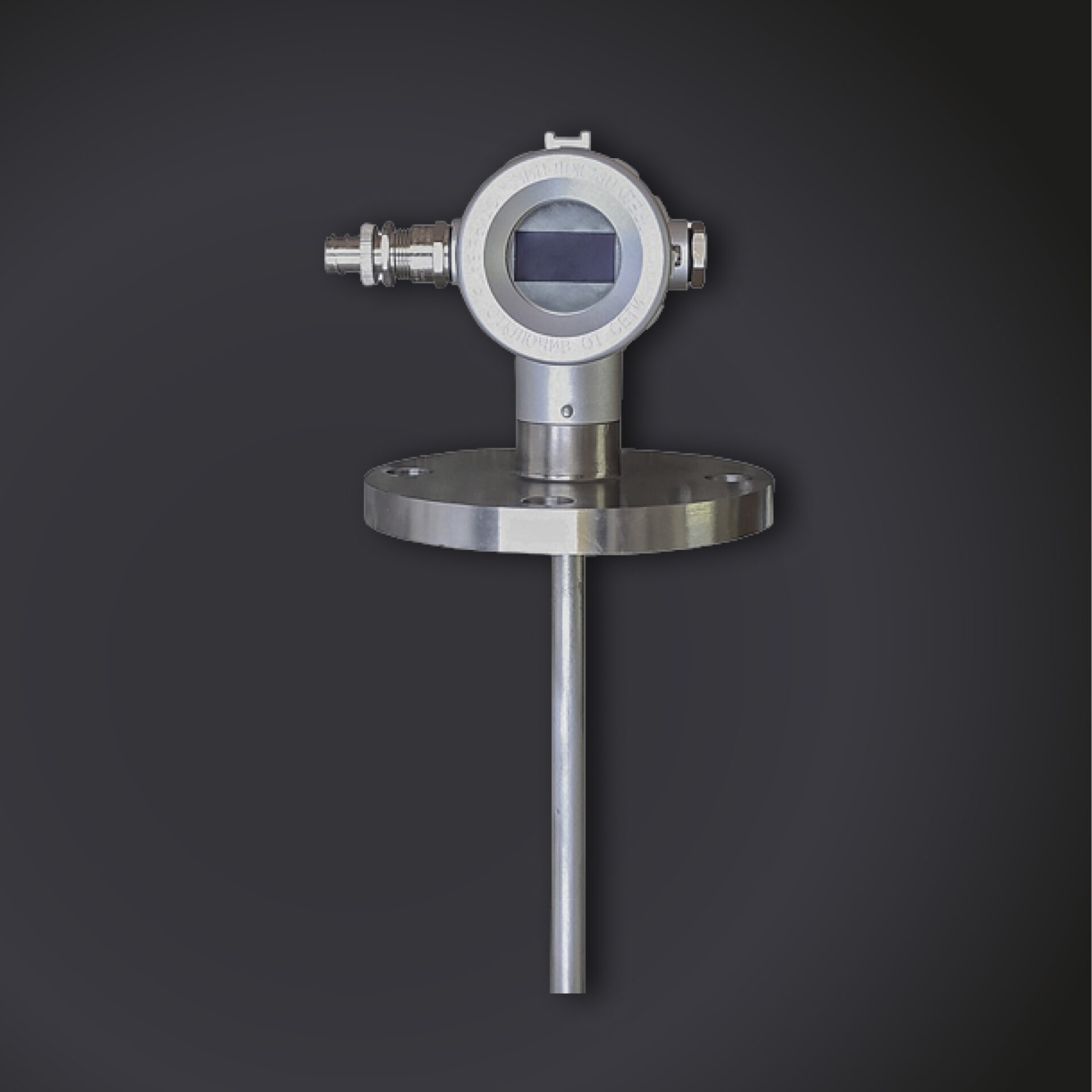

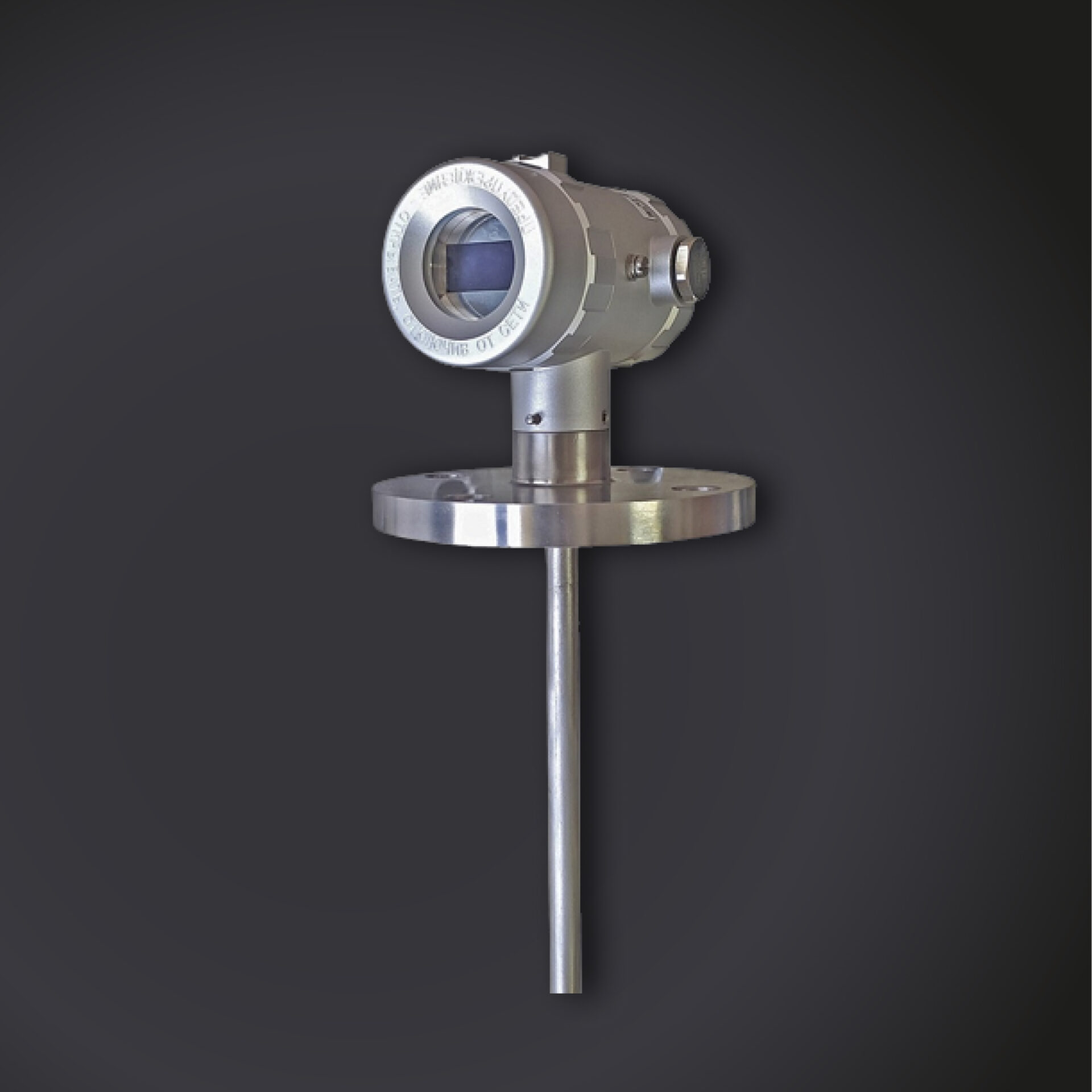

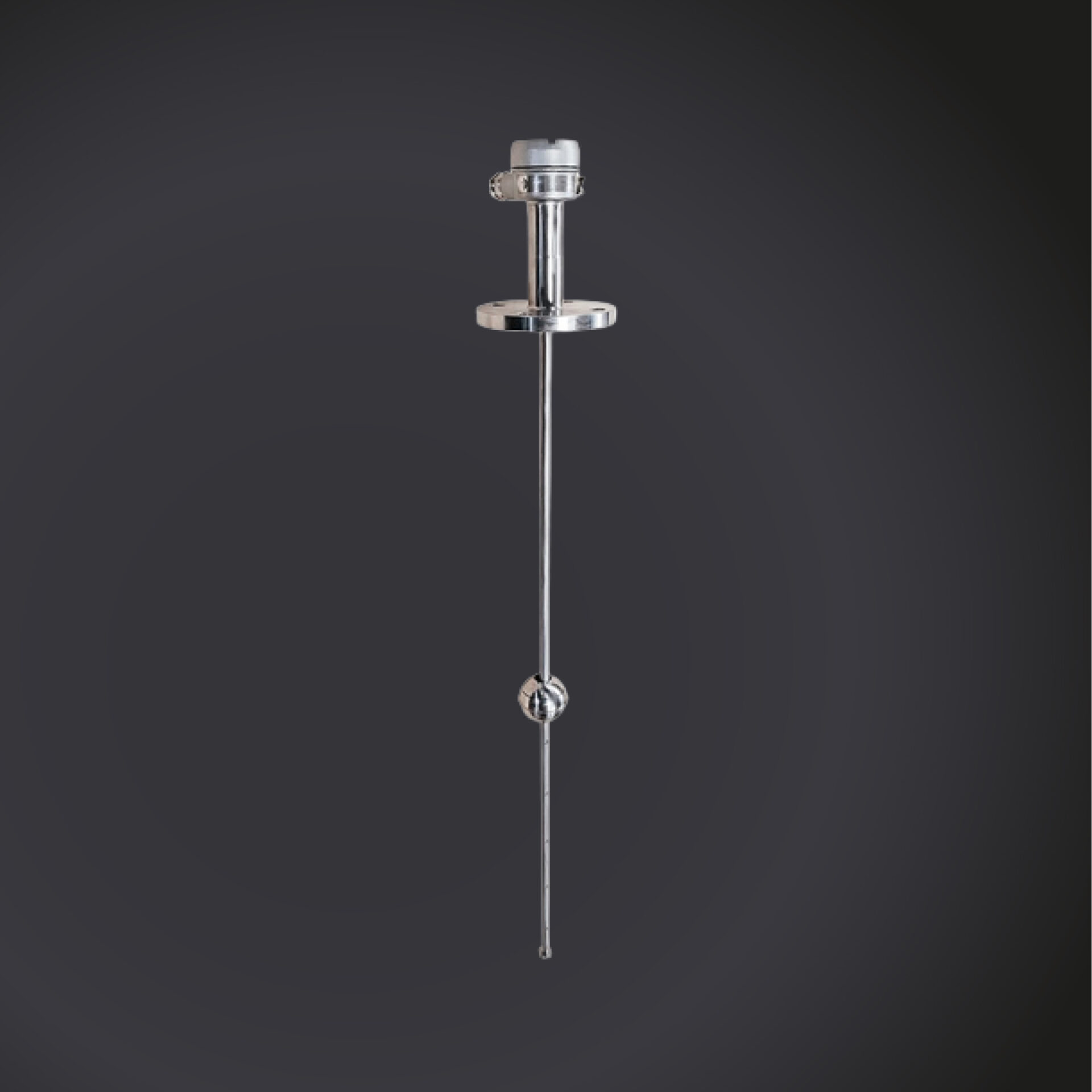

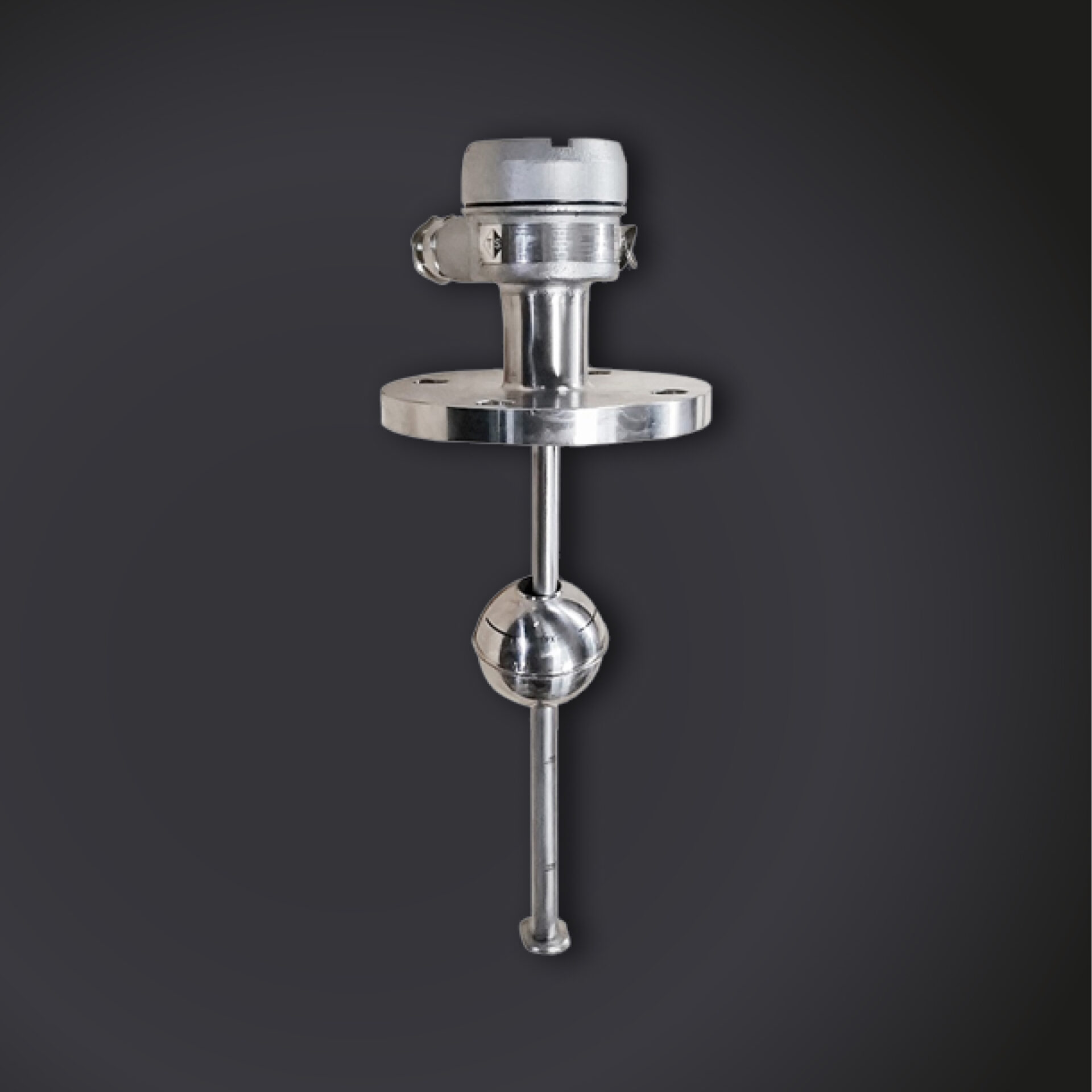

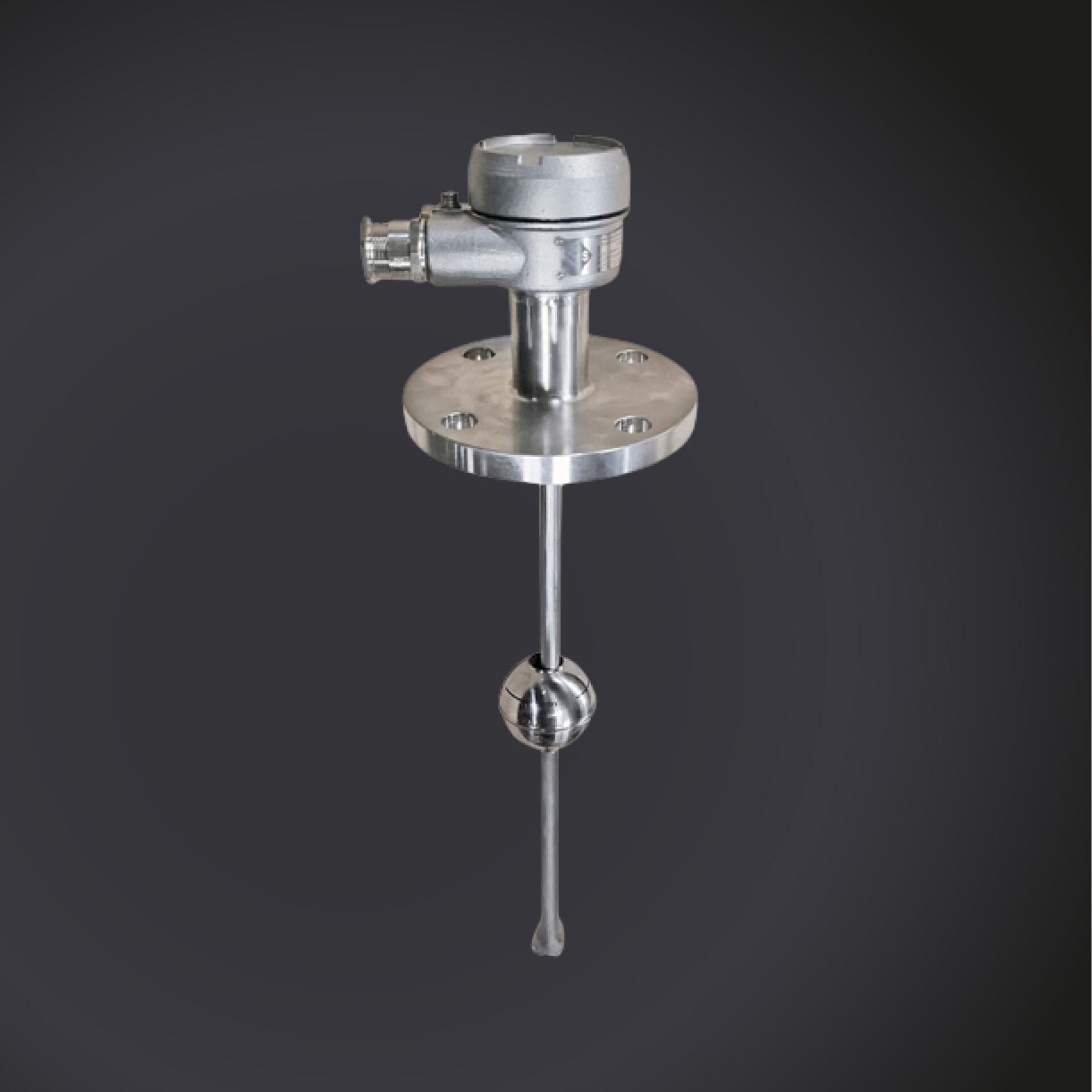

Уровнемер магнитострикционный поплавковый МАГНИТЭК-М
Магнитострикционные уровнемеры МАГНИТЭК-М обеспечивают непрерывное измерение уровня жидких сред в разнообразных резервуарах под давлением. Идеальны для нефтегазовой, нефтехимической, атомной промышленности и других отраслей. Спроектированы для контроля различных типов жидкостей, включая воду, нефть, масла и кислоты.
Назначение и Область Применения
Уровнемер магнитострикционный поплавковый МАГНИТЭК-М предоставляет непрерывное измерение уровня различных жидких сред в резервуарах и сосудах под давлением. Применяются в нефтегазовых, нефтехимических, атомных и других отраслях промышленности. Используются в различных технологических установках для эффективного контроля уровня жидкостей.
Основные Сферы Применения
Уровнемер магнитострикционный поплавковый МАГНИТЭК-М находит широкое применение в нефтегазовой, химической, нефтехимической, атомной промышленности, а также на судах, танкерах, морских буровых платформах, горно-обогатительных предприятиях и других отраслях. Он также подходят для использования в жилищно-коммунальном хозяйстве, сельском хозяйстве и других сферах.
Основные Функциональности Магнитострикционных Уровнемеров:
- Непрерывное измерение уровня жидкостей:
- Постоянный мониторинг уровня жидкости для точных данных о его изменениях.
- Контроль уровня раздела сред:
- Оценка и поддержание стабильности раздела между различными средами.
- Одновременное измерение общего уровня жидкости и уровня раздела сред:
- Совместное измерение общего уровня жидкости и границы раздела для комплексной оценки.
- Контроль наличия/отсутствия жидкости на заданном уровне:
- Активное определение присутствия или отсутствия жидкости на определенном уровне.
- Возможность до двух точек контроля:
- Гибкость настройки для контроля двух различных точек уровня жидкости.
Эти функциональности обеспечивают высокую эффективность и адаптивность магнитострикционных уровнемеров в различных сценариях использования, поддерживая точные и надежные измерения уровня жидкостей.
Отличительные Особенности
Уровнемер магнитострикционный поплавковый МАГНИТЭК-М отличается минимальной зависимостью от импортных материалов, широким диапазоном рабочих температур и давлений контролируемой среды. Его надежность обеспечивается простым и эффективным принципом действия, стабильностью уровней срабатывания и виброустойчивостью.
Конструктивное Исполнение и Принцип Действия
Принцип действия основан на магнитострикции, определяющей положение магнитного поплавка. Устройства представляют моноблочную конструкцию с электронным блоком в корпусе из нержавеющей стали. Шток с волноводом, изготовленным из магнитострикционного материала, поддерживает точные измерения. Электроника пересчитывает измеренные данные в уровень жидкости.
Прочие Особенности и Примечания
Уровнемеры магнитострикционные поплавковые МАГНИТЭК-М могут применяться на кораблях и судах, а также в условиях повышенной температуры с использованием теплоотвода. Простота монтажа и ввода в эксплуатацию обеспечивают удобство использования в различных условиях.

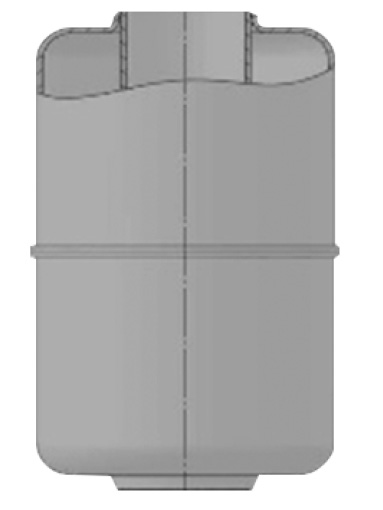

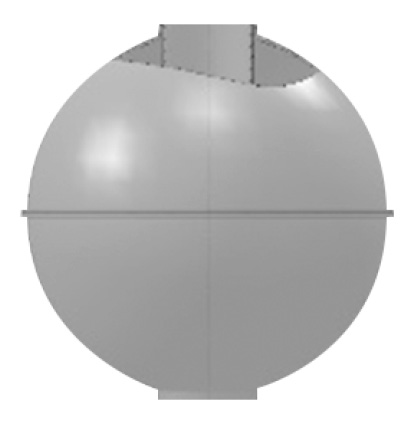

Технические характеристики поплавков
| Код | Габаритные размеры D х H х d |
Материал | Рабочее давление |
Рабочая температура |
Плотность, не менее |
Форма поплавка |
|---|---|---|---|---|---|---|
| Н52 | 52х1,5 мм | AISI 316L | 5 МПа | -60…+200°C | 550 кг/м³ |  |
| Н75 | 75х23 мм | AISI 316L | 500 кг/м³ | |||
| Т75 | 75х23 мм | Титан | 400 кг/м³ | |||
| Н125 | 125х23 мм | AISI 316L | 2,5 МПа | -60…+200°C | 500 кг/м³ | |
| Н45 | 45x56x15,5 мм | AISI 316L | 1,5 МПа | -60…+200°C | 800 кг/м³ |  |
| Э48 | 48x50x221 мм | Вспен. эбонит | -60…+85°C | 400 кг/м³ | ||
| Н51 | 51x61x15,5 мм | AISI 316L | -60…+200°C | 500 кг/м³ | ||
| Н65 | 65x111x25 мм | AISI 316L | -60…+85°C | 500 кг/м³ | ||
| П48 | 48х60х13 мм | сферопластик, окрашенный PTFE | 0,5 МПа | -60…+90°C | 550 кг/м³ |
Основные технические характеристики
| Принцип измерения | магнитострикционный |
| Диапазон измерений | до 6 000 мм, больше — по отдельному заказу |
| Минимальная плотность контролируемой жидкости | 400 кг/м³ |
| Минимальная разность плотностей для контроля уровня раздела сред | 100 кг/м³ |
| Максимальное рабочее давление | до 4МПа с поплавками из титана, нержавеющей стали до 16МПа с поплавками из сферопластика |
| Температура контролируемой среды | • от -60 до + 100°C; • от -60 до + 160°С; • от -60 до +250°С; • от -60 до +450°С |
| Погрешность измерения | ±0,2% ±1 мм ±2мм ±3мм ±4мм ±5мм ±10мм |
| Выходной сигнал | • 4/20мА • 4/20мА + HART • стандарт RS-485; • протокол Modbus RTU и 2 релейных выходных сигнала; • иной — по запросу |
| Макс. нагрузка на контакты реле | 1А |
| Напряжение питания | 12…36 В |
| Потребляемое напряжение | не более 1,5 Вт |
| Степень защиты по ГОСТ 14254 | • IP66/67 • IP68 – по запросу |
| Исполнение по взрывозащите | • без взрывозащиты; • 0Ex ia IIC T6 Ga; • 1Ex db IIC T6 Gb; |
| Подключение к процессу | • резьба; • накидная гайка; • фланец; • иное — по запросу |
| Материал корпуса | • 12Х18Н10Т; • иной — по запросу |
| Материал деталей,контактирующих с измеряемой средой | • 12Х18Н10Т; • 316L; • Hastelloy C276; • 06ХН28МДТ; • сплавы ВТ1-0; • фторопласт-4; • иной — по запросу |
| Климатическое исполнение | ОМ; УХЛ; О; Т |
| Температура окружающей среды | -60…+75°С |
| Категория размещения по ГОСТ 15150-69 | 1, 2, 3, 4; тип атмосферы III |
| Наработка на отказ | не менее 100 000 ч |
| Срок службы | не менее 25 лет |
| Гарантийный срок эксплуатации | 12 месяцев; до 60 месяцев (расширенный) |
| Межповерочный интервал | не менее 2- х лет |
