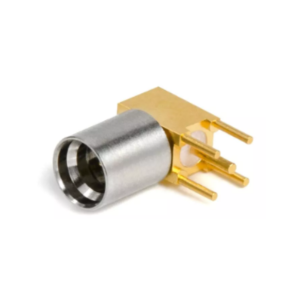

Вилка СР-50-1038ФВ-01-3,93 КАПД.434511.019 ТУ
Вилки для печатного монтажа типа SMP предназначены для установки на печатные платы и используются для организации соединений «плата–плата» совместно с переходами розетка-розетка (bullet), а также «плата–кабель» совместно с кабельными розетками.
Они находят применение в высокочастотных радиотехнических системах и модулях беспроводной связи.
Характеристики и совместимость
Вилки рассчитаны на работу в электрических цепях радиочастотных трактов с волновым сопротивлением 50 Ом и обеспечивают передачу сигнала в диапазоне частот до 26,5 ГГц.
Конструкция позволяет сочленение с ответными розетками и переходами типа SMP методом защёлкивания, что обеспечивает надёжность соединений и удобство монтажа в составе СВЧ-оборудования.
Технические характеристики СР-50-1038ФВ-01-3,93 КАПД.434511.019 ТУ
| Общие характеристики | |
| Типоконструкция | вилка |
| Вид соединяемых цепей | радиочастотные коаксиальные |
| Тип сочленения | ограниченный |
| Конструктивный аналог | - |
| Длина выводов, мм | 3,93 |
| Максимальный КСВН | 1,25(до 12 ГГц), 1,35(12-18 ГГц), 1,4(18-26,5 ГГц) |
| Климатическое исполнение | В |
| Масса, г, не более | 0,7 |
| Типоконструкция | вилка |
| Климатическое исполнение | В |
| Технические характеристики | |
| Тип соединителя | SMP |
| Способ монтажа | в сквозные отверстия |
| Допустимое количество сочленений, не менее | 500 |
| Материал покрытия | М1.Хим.Н3.Зл-Ко(99,5-99,9)1 |
| Герметичность | негерметичные |
| Конструктивное исполнение | угловое |
| Материал покрытия внутреннего проводника | М1.Хим.Н3.Зл-Ко(99,5)1 |
| Материал покрытия наружного проводника | М1.Хим.Н3.Зл-Ко(99,5-99,9)1 |
| Материал покрытия внутреннего проводника | М1.Хим.Н3.Зл-Ко(99,5)1 |
| Допустимое количество сочленений, не менее | 500 |
| Тип соединителя | SMP |
| Электрические параметры | |
| Сопротивление изоляции в н.у., МОм, не менее | 5000 |
| Волновое сопротивление, Ом | 50 |
| Динамическая нестабильность, % | 30 |
| Максимальный КСВН | 1,25(до 12 ГГц), 1,35(12-18 ГГц), 1,4(18-26,5 ГГц) |
| Предельная рабочая частота, ГГц | 26,5 |
| Рабочее напряжение (амплитудное), В | 335 |
| Сопротивление контакта штырь - гнездо, Ом не более | 0,06 |
| Статическая нестабильность, % | 10 |
| Экранное затухание, дБ не менее | минус 65 |
| Потери прямые, дБ не более | 0,25(до 12 ГГц), 0,3(12-18 ГГц), 0,6(18-26,5 ГГц) |
| Сопротивление контакта корпус - корпус, Ом не более | 0,02 |
| Экранное затухание, дБ не менее | минус 65 |
| Максимальный КСВН | 1,25(до 12 ГГц), 1,35(12-18 ГГц), 1,4(18-26,5 ГГц) |
| Волновое сопротивление, Ом | 50 |
| Статическая нестабильность, % | 10 |
| Динамическая нестабильность, % | 30 |
| Предельная рабочая частота, ГГц | 26,5 |
| Условия эксплуатации | |
| Минимальный срок сохраняемости, лет | 25 |
| Температура окружающей среды, °C | от -60 до +155 |
| Атмосферное повышенное давление, рабочее, Па | 294480 (2000 мм рт.ст.) |
| Атмосферное пониженное давление, рабочее, Па | 0,67· 103 (5 мм рт.ст.) |
| Минимальная наработка, ч | 5000 |
| Атмосферное пониженное давление, рабочее, Па | 0,67· 103 (5 мм рт.ст.) |
| Минимальная наработка, ч | 5000 |
| Минимальный срок сохраняемости, лет | 25 |
| Температура окружающей среды, °C | от -60 до +155 |
| Рабочий диапазон температур, °C | от -60 до +125 |
