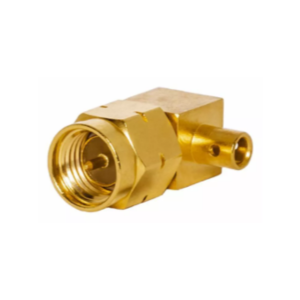

Вилка СР-50-32-006ИрФД-В-00 ФИМД.430421.006 ТУ
Вилка СР-50-32-006ИрФД-В-00 ФИМД.430421.006 ТУ предназначена для подключения к соответствующим разъёмам серии СР-50 и применяется в составе высокочастотных трактов.
Изделие используется в радиоэлектронном оборудовании, телекоммуникационных системах, измерительных комплексах и специализированной аппаратуре, где требуется стабильность параметров и надёжный контакт.
Конструктивные особенности
Корпус вилки изготовлен из прочных материалов, устойчивых к механическим нагрузкам и внешним воздействиям.
Контактная группа выполнена из токопроводящих сплавов с гальваническим покрытием, что снижает переходное сопротивление и обеспечивает длительную стабильность электрических характеристик.
Конструкция разъёма предусматривает удобство монтажа и совместимость с типовыми кабелями и ответными частями разъёмов серии СР.
Преимущества
- стабильные электрические параметры
- износостойкость и надёжный контакт
- совместимость с разъёмами стандартной серии СР-50
- долговечность и стойкость к внешним воздействиям
Технические характеристики СР-50-32-006ИрФД-В-00 ФИМД.430421.006 ТУ
| Общие характеристики | |
| Типоконструкция | вилка |
| Вид соединяемых цепей | радиочастотные коаксиальные |
| Тип сочленения | резьбовой |
| Максимальный КСВН | 1,5 |
| Климатическое исполнение | В |
| Масса, г, не более | 4,6 |
| Технические характеристики | |
| Тип соединителя | Тип SMA |
| Способ монтажа | пайка на кабель |
| Допустимое количество сочленений, не менее | 500 |
| Герметичность | негерметичные |
| Конструктивное исполнение | угловое |
| Материал покрытия внутреннего проводника | М1.Хим.Н3.Зл-Ко(99,9)3 |
| Материал покрытия наружного проводника | М1.Хим.Н3.Зл-Ко(99,9)1 |
| Материал покрытия гайки и шайбы (при наличии) | М1.Н3.Зл-Ко(99,9)1 |
| Электрические параметры | |
| Сопротивление изоляции в н.у., МОм, не менее | 5000 |
| Волновое сопротивление, Ом | 50 |
| Динамическая нестабильность, % | 30 |
| Максимальный КСВН | 1,5 |
| Предельная рабочая частота, ГГц | 18 |
| Рабочее напряжение (амплитудное), В | 335 |
| Сопротивление контакта штырь - гнездо, Ом не более | 0,06 |
| Статическая нестабильность, % | 10 |
| Экранное затухание, дБ не менее | минус 65 |
| Потери прямые, дБ не более | 0,35 |
| Сопротивление контакта корпус - корпус, Ом не более | 0,02 |
| Максимальный КСВН | 1,5 |
| Условия эксплуатации | |
| Минимальный срок сохраняемости, лет | 25 |
| Атмосферное повышенное давление, рабочее, Па | 2,92· 105 (2207 мм рт.ст.) |
| Атмосферное пониженное давление, рабочее, Па | 0,67· 103 (5 мм рт.ст.) |
| Минимальная наработка, ч | 5000 |
| Рабочий диапазон температур, °C | от -60 до +125 |
