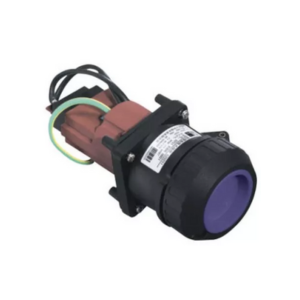

Панельная взрывозащищенная розетка (X2-8)

Настенные, панельные и штепсельные розетки и вилки серий CZ0251*, CZ0252*, CZ0253* и CZ0254* разработаны для безопасного подключения как портативного, так и стационарного электрооборудования в зонах с повышенной взрывоопасностью. Эти устройства обеспечивают надёжное соединение электрических цепей и стабильную подачу электроэнергии при соблюдении строгих требований к промышленной и электрической безопасности.

Ассортимент включает исполнения с различными номинальными токами: CZ0251* рассчитана на 16 А, CZ0252* — на 32 А, CZ0253* — на 63 А, CZ0254* — на 125 А. Такой диапазон позволяет выбрать подходящее решение в зависимости от мощности подключаемого оборудования и условий эксплуатации.

Взрывозащищённая конструкция розеток и вилок обеспечивает защиту от внешних воздействий и снижает вероятность искрообразования. Прочные корпуса и надёжные контактные элементы гарантируют длительный срок службы и стабильную работу устройств даже в тяжёлых производственных условиях.

Назначение и области применения

Данные розетки и вилки применяются для подключения электроинструмента, технологических установок, переносного оборудования, а также для соединения проводов и электрических цепей на участках с потенциальной взрывоопасной атмосферой. Они широко используются в нефтегазовой, химической, энергетической и перерабатывающей промышленности, обеспечивая безопасное и надёжное электропитание оборудования.

Структуры условных обозначений компонентов

CZ025Х₁ Х₂Х₃ХХ₄Х₅Х₆

Х₁

Х₂

X₃

ХХ₄

Х₅

Х₆

номинальное значение тока

1 16А

2 32А

3 63А

4 125А

Тип устройства

3 штепсельная розетка (законченное изделие)

4 настенная розетка (законченное изделие)

7-вилка (законченное изделие)

8- панельная розетка (как Ex-компонент)

Кол-во полюсов

2 – 2 полюса;

3 – 3 полюса;

4 – 4 полюса;

5 – 5 полюсов.

Позиция гнезда защитного контакта:

00, 04, 05, 06, 07, 09, 10, 12

Для вилки (Х₂ — 7) — наличие штекера защитного колпачка

0-без колпачка

8-с колпачком

Для настенной розетки (Х₂ — 4) – наличие дополнительного контакта

0 — без контакта

4 — с 1НР

Во всех остальных случаях – 0

Дополнительное обозначение изделия

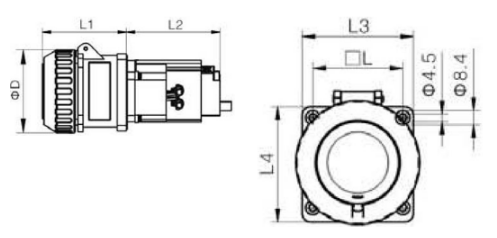

Габаритные размеры

Параметр	D	L	L1	L2	L3	L4
2Р/2P+РЕ/ 1Р+N+PE	73	53	74	83	66	68
3Р+PE	77	70	75	83	86	88
3Р+N+PE	84	70	75	83	86	88

Технические характеристики

Наименование		Значение
Маркировка взрывозащиты
Панельная розетка CZ025* 8*** *		ExdeIIC U и DIP A21 U
CZ025* **** * (16А,32А,63А)		2ExdeIICT6 Х и DIP A21 T80˚С (t_amb≤+40˚С) 2ExdeIICT5 Х и DIP A21 T95˚С (t_amb≤+55˚С)
CZ0254 **** * (125А)		2ExdeIICT5 Х и DIP A21 T95˚С (t_amb≤+45˚С)
Степень защиты от внешних воздействий (кроме Ex-компонента)		IP 66
Температура окружающей среды, ˚С CZ025* **** * (16А,32А,63А) CZ0254 **** * (125А)		-60˚С≤t_amb≤40˚С, -60˚С≤t_amb≤55˚С -60˚С≤t_amb≤45˚С (125A)
Материал корпуса		Антистатичный полиамид (РА66:FYR26H)
Сечение подключаемого проводника CZ0251 **** : все розетки вилки вспомогательный контакт CZ0252 *** : все розетки вилки вспомогательный контакт CZ0253 *** : настенная розетка вилка вспомогательный контакт CZ0254 *** *: настенная розетка зажим заземления вспомогательный контакт вилка вилка заземления		2х2,5мм² 1х2,5мм² 1х1мм² 2х6мм² 1х6мм² 1х1мм² 2х16мм² 1х16мм² 2х2,5мм² 2х50мм² 2х25мм² 2х2,5мм² 1х50мм² 1х25мм²
Диаметр кабеля, подключаемого к вилкам (небронированный круглого сечения): CZ0251 7*** : CZ0252 7** : CZ0253 7** : CZ0254 7** *:		dia 8-18,5мм dia 10-28мм dia 15-35мм dia 20-57мм
Диаметр кабеля, подключаемого к настенным розеткам (небронированный круглого сечения): CZ0251 4*** : CZ0252 4** : CZ0253 4** : CZ0254 4** *:		dia 8-17мм (1 х М25х1,5) dia 12-21мм (1 х М32х1,5) dia 22-35мм (1 х М50х1,5) dia 22-35мм (1 х М63х1,5)
Момент затяжки: Клеммы Кабельный ввод (заглушка) М25 Кабельный ввод (заглушка) М32 Кабельный ввод (заглушка) М50 Кабельный ввод (заглушка) М63 Болты крепления крышки М4 Болты крепления крышки М6		2,5 Нм 2,5 Нм 3,5 Нм 5,0 Нм 8,0 Нм 2,5 Нм 3,0 Н*м
Электрические характеристики
Номинальное напряжение	3х-полюсной 415В 4х-полюсной-690В 5-полюсной -500В
Расчетная эксплуатационная мощность	3х-полюсной-250В/16А 4х-полюсной 400В/16А 5-полюсной 400В/16А 4х-полюсной-690В/32А 5-полюсной -500В/32А 4х-полюсной-690В/63А 5-полюсной -690В/63А
