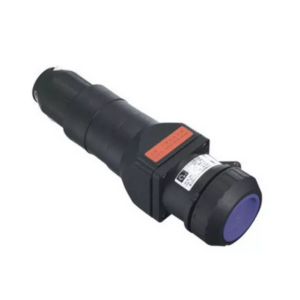

Взрывозащищенная штепсельная розетка (Х2-3)
Пятиполюсная штепсельная розетка с заземляющим контактом во взрывозащищённом варианте предназначена для безопасного подключения портативного и стационарного электрооборудования на объектах с повышенными требованиями к промышленной безопасности. Устройство обеспечивает надёжное соединение электрических цепей и стабильную подачу электроэнергии во взрывоопасной среде.
В ассортименте представлены настенные, панельные и штепсельные розетки и вилки серий CZ0251* (16 А), CZ0252* (32 А), CZ0253* (63 А) и CZ0254* (125 А). Разнообразие исполнения и номиналов тока позволяет выбрать оптимальное решение для различных условий эксплуатации и мощности подключаемого оборудования.
Пятиполюсная конструкция с заземляющим контактом обеспечивает высокий уровень электробезопасности, снижая риск короткого замыкания и поражения током. Прочный корпус во взрывозащищённом исполнении гарантирует устойчивость к механическим воздействиям и внешним факторам, обеспечивая долговечность и надёжность работы оборудования в сложных промышленных условиях.
Назначение и область применения
Розетки и вилки используются для подключения электроинструмента, технологических установок, переносного оборудования и других потребителей, а также для соединения кабелей и электрических цепей на взрывоопасных участках. Данные устройства востребованы на предприятиях нефтегазовой, химической, энергетической и перерабатывающей промышленности, а также на объектах с повышенной вероятностью образования взрывоопасных смесей.
Основные преимущества
- Взрывозащищённое исполнение для эксплуатации на опасных участках
- Пятиполюсная конструкция с заземляющим контактом
- Широкий выбор серий и номиналов тока: 16 А, 32 А, 63 А, 125 А
- Исполнения для настенного, панельного и штепсельного монтажа
- Надёжное подключение портативного и стационарного оборудования
- Высокая механическая прочность и долговечность
- Соответствие строгим требованиям промышленной и электрической безопасности
Структуры условных обозначений компонентов
CZ025Х1 Х2Х3ХХ4 Х5Х6
| Х1 | Х2 | Х3 | XХ4 | Х5 | Х6 |
|
номинальное значение тока 1 16А 2 32А 3 63А 4 125А |
Тип устройства 3 штепсельная розетка (законченное изделие) 4 настенная розетка (законченное изделие) 7-вилка (законченное изделие) 8- панельная розетка (как Ex-компонент) |
Кол-во полюсов 2 – 2 полюса; 3 – 3 полюса; 4 – 4 полюса; 5 – 5 полюсов. |
Позиция гнезда защитного контакта: 00, 04, 05, 06, 07, 09, 10, 12 |
Для вилки (Х2 — 7) — наличие штекера защитного колпачка 0-без колпачка 8-с колпачком Для настенной розетки (Х2 — 4) – наличие дополнительного контакта 0 — без контакта 4 — с 1НР Во всех остальных случаях – 0 |
Дополнительное обозначение изделия |
Габаритные размеры
Технические характеристики
|
Наименование |
Значение |
|
|
Маркировка взрывозащиты |
||
|
Панельная розетка CZ025* 8*** * |
ExdeIIC U и DIP A21 U |
|
|
CZ025* **** * (16А,32А,63А) |
2ExdeIICT6 Х и DIP A21 T80˚С (tamb≤+40˚С) 2ExdeIICT5 Х и DIP A21 T95˚С (tamb≤+55˚С) |
|
|
CZ0254 **** * (125А) |
2ExdeIICT5 Х и DIP A21 T95˚С (tamb≤+45˚С) |
|
|
Степень защиты от внешних воздействий (кроме Ex-компонента) |
IP 66 |
|
|
Температура окружающей среды, ˚С CZ025* **** * (16А,32А,63А) CZ0254 **** * (125А) |
-60˚С≤tamb≤40˚С, -60˚С≤tamb≤55˚С -60˚С≤tamb≤45˚С (125A) |
|
|
Материал корпуса |
Антистатичный полиамид (РА66:FYR26H) |
|
|
Сечение подключаемого проводника CZ0251 **** *: все розетки вилки вспомогательный контакт CZ0252 **** *: все розетки вилки вспомогательный контакт CZ0253 **** *: настенная розетка вилка вспомогательный контакт CZ0254 **** *: настенная розетка зажим заземления вспомогательный контакт вилка вилка заземления |
2х2,5мм2 1х2,5мм2 1х1мм2
2х6мм2 1х6мм2 1х1мм2
2х16мм2 1х16мм2 2х2,5мм2
2х50мм2 2х25мм2 2х2,5мм2 1х50мм2 1х25мм2 |
|
|
Диаметр кабеля, подключаемого к вилкам (небронированный круглого сечения): CZ0251 7*** *: CZ0252 7*** *: CZ0253 7*** *: CZ0254 7*** *: |
dia 8-18,5мм dia 10-28мм dia 15-35мм dia 20-57мм |
|
|
Диаметр кабеля, подключаемого к настенным розеткам (небронированный круглого сечения): CZ0251 4*** *: CZ0252 4*** *: CZ0253 4*** *: CZ0254 4*** *: |
dia 8-17мм (1 х М25х1,5) dia 12-21мм (1 х М32х1,5) dia 22-35мм (1 х М50х1,5) dia 22-35мм (1 х М63х1,5) |
|
|
Момент затяжки: Клеммы Кабельный ввод (заглушка) М25 Кабельный ввод (заглушка) М32 Кабельный ввод (заглушка) М50 Кабельный ввод (заглушка) М63 Болты крепления крышки М4 Болты крепления крышки М6 |
2,5 Н*м 2,5 Н*м 3,5 Н*м 5,0 Н*м 8,0 Н*м 2,5 Н*м 3,0 Н*м |
|
|
Электрические характеристики |
||
|
Номинальное напряжение |
3х-полюсной 415В 4х-полюсной-690В 5-полюсной -500В |
|
|
Расчетная эксплуатационная мощность |
3х-полюсной-250В/16А 4х-полюсной 400В/16А 5-полюсной 400В/16А 4х-полюсной-690В/32А 5-полюсной -500В/32А 4х-полюсной-690В/63А 5-полюсной -690В/63А |
|
Комплектность поставки
В комплект поставки входят:
- Изделие (-ия) шт. согласно заказа;
- Руководство по монтажу и эксплуатации (1 шт. на весь заказ);
- Копия сертификата соответствия ТР ТС 012/2011.
По требованию заказчика комплект поставки может быть дополнен необходимыми комплектующими и документами.
