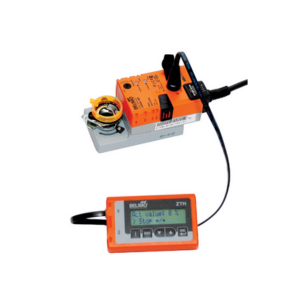

ZTH-EU устройство параметризации для приводов Belimo

ZTH-EU — это компактный и универсальный прибор, предназначенный для параметрирования, диагностики и проверки приводов Belimo, оснащённых интерфейсами MP-Bus, Modbus и BACnet.

Устройство широко применяется в системах автоматизации зданий: вентиляции, отопления и кондиционирования воздуха.

Основное назначение:

• Настройка параметров работы приводов Belimo прямо на объекте
• Считывание текущих значений и состояния устройств
• Проведение функциональных тестов без демонтажа оборудования
• Подключение к ПК или ноутбуку через USB (с использованием адаптера)

Возможности ZTH-EU:

• Отображает параметры: угол поворота, положение заслонки, напряжение, управляющие сигналы
• Позволяет задать конечные положения, режим управления, скорость работы
• Выполняет диагностику и выявляет неисправности
• Поддерживает полный функционал при работе с приводами MP-интерфейса

Преимущества ZTH-EU:

• Интуитивно понятный интерфейс — удобное меню управления
• Портативность — удобно использовать при наладке на объекте
• Широкая совместимость — подходит для большинства приводов Belimo
• Высокая точность и стабильность — надёжная передача данных и устойчивость к помехам

Совместимые устройства ZTH-EU:

• Приводы воздушных заслонок
• Клапанные электроприводы, в том числе с функцией возврата в исходное положение при аварии
• Любые приводы Belimo, поддерживающие MP-Bus, Modbus или BACnet

Технические особенности ZTH-EU:

• Подключение осуществляется через штатный кабель Belimo
• Поддержка конфигураторов Belimo PC-Tool (при подключении через адаптер ZTH USB)
• Питание прибора осуществляется напрямую от подключённого привода

Комплектация ZTH-EU

• MFT-C - Адаптер для сервисного инструмента ZTH
• ZK1-GEN - Соединительный кабель 5 м, A: RJ11 6/4 ZTH EU, B: 6-контактный для подключения к сервисной розетке
• ZK1-VAV - Соединительный кабель 5 м, A: RJ11 6/4 ZTH EU, B: 3-контактная сервисная вилка NMV-D2M, CR.
• ZK2-GEN - Соединительный кабель 5 м, A: RJ11 6/4 ZTH EU, B: свободный конец провода для подключения к клемме MP/PP
• ZK4-GEN - Соединительный кабель 3 м, A: RJ11 6/4 ZTH EU, B: 3-контактный разъем Weidmüller и подключение питания
• ZK6-GEN - Соединительный кабель 5 м, A+B: RJ12 6/6
