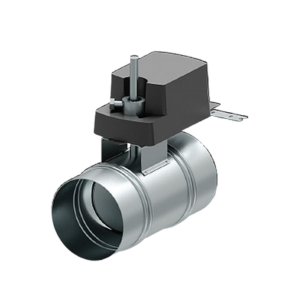

Дроссель клапан типа ДК
Дроссельные клапаны применяются для регулировки потока воздуха, проходящего через воздуховоды в системах вентиляции. Они устанавливаются непосредственно на вентиляционные каналы и позволяют точно настраивать объем подаваемого воздуха.
Конструкция и принцип действия
Клапан состоит из корпуса, внутри которого на осях закреплена поворотная лопатка. Лопатка свободно вращается во втулках и управляется вручную с помощью рукоятки механизма регулировки, позволяющего зафиксировать ее в нужном положении.
Варианты исполнения
- Общепромышленное исполнение
- Коррозионностойкое исполнение для работы в агрессивной среде
Условия эксплуатации
Дроссель-клапаны выпускаются в климатическом исполнении У и УХЛ, категории размещения 3 и 4. Они предназначены для эксплуатации в регионах с умеренными и холодными климатическими условиями, в соответствии с ГОСТ 15150-69.
Нормативная документация
Изготовление дроссель-клапанов осуществляется по техническим условиям ТУ 4863-077-11865045-2011.

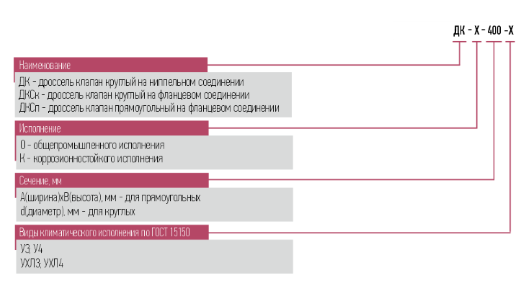

Условное обозначение
Примеры обозначения дроссель клапанов при заказе
- ДК-О-400-У3 – дроссель клапан круглый на ниппельном соединении, общепромышленного исполнения, диаметром 400 мм, для районов с умеренным климатом 3-й категории размещения.
- ДКСк-К-310-У4 – дроссель клапан круглый на фланцевом соединении, коррозионностойкого исполнения, диаметром 310 мм, для районов с умеренным климатом 4-й категории размещения.

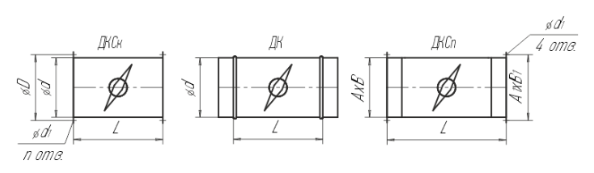

Габаритные и присоединительные размеры клапана ДК
Клапаны ДК, ДКСк
Обозначение | ДК (ДКСк) - 100 | ДК (ДКСк) - 125 | ДК (ДКСк) - 160 | ДК (ДКСк) - 200 | ДК (ДКСк) - 250 | ДК (ДКСк) - 280 | |||||
ДК, ДКСк | D, мм | 130 | 155 | 190 | 230 | 280 | 310 | ||||
d, мм | 100 | 125 | 160 | 200 | 250 | 280 | |||||
d1, мм | 10х20 | 6,5х12 | |||||||||
L, мм | 140 | 140 | 160 | 200 | 250 | 280 | |||||
n, мм | 4 | 6 | 8 | ||||||||
Масса, кг | 0,7 | 0,9 | 1,2 | 1,4 | 1,9 | 2,2 | 2,7 |
Обозначение | ДК (ДКСк) - 315 | ДК (ДКСк) - 355 | ДК (ДКСк) - 400 | ДК (ДКСк) - 450 | ДК (ДКСк) - 500 | ДК (ДКСк) - 560 | ДК (ДКСк) - 630 | ||
ДК, ДКСк | D, мм | 348 | 385 | 435 | 480 | 535 | 590 | 665 | |
d, мм | 315 | 355 | 400 | 450 | 500 | 560 | 630 | ||
d1, мм | 6,5х12 | 9 | |||||||
L, мм | 315 | 355 | 400 | 450 | 500 | 560 | 630 | ||
n, мм | 8 | 16 | |||||||
Масса, кг | 2,7 | 3,7 | 4,5 | 5,5 | 6,6 | 8,1 | 10,0 |
При больших размерах используется заслонка типа УВЗК
Клапаны ДКСп
Модель | Размеры, мм | Масса, кг | Обозначение | Размеры, мм | Масса, кг | ||||||||||
А | А1 | В | В1 | L | d | А | А1 | В | В1 | L | d | ||||
ДКСп-150х100 | 150 | 170 | 100 | 120 | 250 | 9 | 1,5 | ДКСп-300х300 | 300 | 320 | 300 | 320 | 350 | 9 | 4,7 |
ДКСп-150х150 | 150 | 170 | 150 | 170 | 250 | 2,1 | ДКСп-400х300 | 400 | 420 | 300 | 320 | 350 | 5,5 | ||
ДКСп-200х100 | 200 | 220 | 100 | 120 | 250 | 1,8 | ДКСп-500х300 | 500 | 520 | 300 | 330 | 350 | 6,2 | ||
ДКСп-250х100 | 250 | 270 | 100 | 120 | 250 | 2,2 | ДКСп-600х300 | 600 | 630 | 300 | 320 | 350 | 10 | 8,8 | |
ДКСп-400х200 | 400 | 420 | 200 | 220 | 250 | 4 | ДКСп-400х400 | 400 | 420 | 400 | 420 | 450 | 9 | 7 | |
ДКСп-200х200 | 200 | 220 | 200 | 220 | 250 | 2,6 | ДКСп-500х400 | 500 | 520 | 400 | 420 | 450 | 8 | ||
ДКСп-250х200 | 250 | 270 | 200 | 220 | 250 | 3,1 | ДКСп-500х500 | 500 | 520 | 500 | 520 | 550 | 10 | ||
ДКСп-300х100 | 300 | 320 | 100 | 120 | 250 | 3 | ДКСп-600х400 | 600 | 630 | 400 | 430 | 450 | 10 | 11 | |
ДКСп-300х200 | 300 | 320 | 200 | 220 | 250 | 3,4 | ДКСп-800х400 | 800 | 830 | 400 | 430 | 450 | 13,4 | ||
ДКСп-450х200 | 450 | 470 | 200 | 220 | 250 | 4,4 | ДКСп-600х500 | 600 | 630 | 500 | 530 | 550 | 13,7 | ||
ДКСп-250х250 | 250 | 270 | 250 | 270 | 300 | 3,7 | ДКСп-800х500 | 800 | 830 | 500 | 530 | 550 | 16,4 | ||
ДКСп-300х250 | 300 | 320 | 250 | 270 | 300 | 4 | ДКСп-600х600 | 600 | 630 | 600 | 630 | 650 | 16,6 | ||
ДКСп-400х250 | 400 | 420 | 250 | 270 | 300 | 4,7 | ДКСп-800х600 | 800 | 830 | 600 | 630 | 650 | 19,6 | ||
ДКСп-500х250 | 500 | 520 | 250 | 270 | 300 | 5,4 | ДКСп-800х800 | 800 | 830 | 800 | 830 | 800 | 25,8 |
