Фильтры волокнистые гальванические ФВГ, ФКГ

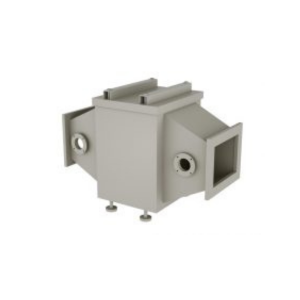

Волокнистые гальванические фильтры ФВГ и ФКГ
Фильтры волокнистые гальванические ФВГ и ФКГ предназначены для эффективной очистки вентиляционных выбросов от жидких и водорастворимых твердых аэрозольных частиц и паров. Они применяются на гальванических, травильных и химических производствах, в вытяжных шкафах, лабораториях, моечных камерах для струйной обработки поверхностей, а также могут использоваться в пищевой промышленности.
Изделия выпускаются в соответствии с ТУ 2297-001-9440203-2013, утвержденным государственными органами, и защищены патентом Российской Федерации от 26.03.1990. Фильтры получили положительное заключение № 77.01.03.364.П.37383.12.1 от санитарных надзорных органов и сертификат качества № РОСС RU.ДСО1.ВО3485.
Фильтры имеют унифицированные стандартные размеры, что позволяет подключать их к различным промышленным установкам. На некоторых предприятиях использование таких фильтров является обязательным в соответствии с законодательством и экологическими нормами.
Типы фильтров
- ФВГ-ПНД: Предназначены для удаления трудноуловимых туманов, кислотных и мелкодисперсных аэрозольных частиц размером ≥ 10 мкм. Устанавливаются над оборудованием, выделяющим технологические туманы. Корпус выполнен из полиэтилена низкого давления.
- ФВГ-ПВХ: Используются при пассивации, активации, кадмировании, лужении, травлении, осветлении, цинковании и других химических процессах с выделением опасных продуктов реакции. Корпус изготовлен из поливинилхлорида.
- ФВГ-ПП: Применяются для очистки атмосферного воздуха от твердых частиц и взвешенных аэрозолей. Корпус выполнен из полипропилена, внутри размещена специальная кассета с фильтрующим элементом из нетканого полотна полипропилена. Состояние фильтра контролируется через смотровое окно и визуальный уровнемер. Минимальный класс очистки G-4, согласно ГОСТ 51251-99.
- ФВГ-Т: Предназначен для улавливания твердых частиц и очистки воздуха. Корпус выполнен из титана.
- ФВГ-М: Изготавливается из нержавеющей стали для работы в агрессивных условиях.
Примерный перечень технологических операций, где рекомендуется применение фильтров ФВГ-ПНД; ФВГ-ПВХ, ФВГ-ПП, различных исполнений:
| — активация; | — пассивация, пассивирование; |
| — анодирование; | — чернение; |
| — анодное окисление; | — полировка химическая; |
| — анодное оксидирование; | — рыхление; |
| — декапирование титановых сплавов; | — свинцевание; |
| — золочение; | — станнатирование; |
| — кадмирование; | — серебрение; |
| — лужение; | — снятие хрома, олова, висмута, свинца, фосфатной пленки и др.; |
| — меднение кислое; | |
| — нанесение сплава кадмий-олово; | — травление глубокое размерное; |
| — никелирование; | — хроматирование; |
| — обезжиривание; | — хромирование; |
| — обработка в хромпике; | — цинкатная обработка; |
| — оксидирование; | — цинкование; |
| — осаждение сплава; | — фосфатирование; |
| — осветление; | — электрополирование; |
| — палладирование; | — эматалирование. |
Условные обозначения
- ФГВ – волокнистый фильтр, устанавливаемый для гальванических ванн;
- ФКГ — фильтр кассетный гальванический
- ПП – материал изготовления полипропилен;
- ПНД – корпус делается из полиэтилена низкого давления;
- ПВХ – корпус из поливинилхлорида;
- Т — корпус из титана;
- У – тип модернизации.
Рекомендуемые условия пользования
Фильтры относятся к четвертой категории климатического исполнения по ГОСТу 15150-69. Зоны эксплуатации УХЛ (умеренный и холодный), температурные параметры -60…+40 С°. Фильтры могут устанавливаться в зданиях, имеющих помещения категорий безопасности Г и Д (классификация по СНиП 2.09.02-85. Вакуумное разрежение в корпусе ≤ 5 кПа, температура воздушной смеси на входе в корпус фильтра ≤ +80 С°.
Эксплуатационные показатели фильтров
Выпускаемая компанией «Пласт Продукт» линейка фильтров ФВГ-ПВХ-М, ФВГ-ПП и ФВГ-ПНД не имеют значимых конструкционных отличий, разница только в материале изготовления: поливинилхлорид, полипропилен и полиэтилен низкого давления. В зависимости от назначения фильтры имеют несколько типов:
- 00 – агрегаты стационарной установки, отделения входа и выхода воздуха отсутствуют;
- 01, 06 – 0,9 – стационарные фильтры, имеющие камеры входа очищаемого и выхода чистого воздуха;
- КО – аппараты стационарного расположения, для очистки воздуха от легко абсорбируемых технологическим раствором аэрозолей и паров фтористого и хлористого водорода;
- С-Ц – имеют специальную камеру орошения очищаемого воздуха, расположение стационарное, для захвата аэрозолей и паров синильной кислоты и ее соединений;
- Щ – фильтры для очистки воздушной смеси от щелочей, имеют камеру орошения, концентрация аэрозолей более 10 мг/м3;
- ИО – стационарной установки, ионообменного типа (хемосорбционные).
