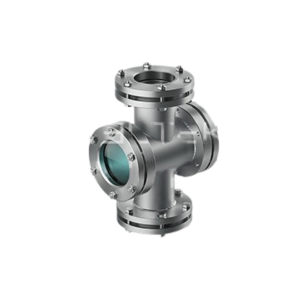

Фонарь смотровой АТК 26-01-1-89
Смотровой фонарь по АТК 26-01-1-89 используется на трубопроводах как элемент оборудования, основной функцией которого является визуальный контроль за движением технологической среды.
Данный фонарь не измеряет такие параметры, как температура или давление, а только указывает на наличие среды в трубопроводе.
Для точной индикации прохождения среды внутри фонаря предусмотрена вертушка, которая вращением демонстрирует движение продукта.
Материалы, использованные в конструкции, обеспечивают долгий срок службы и стабильную работу оборудования. Установка и эксплуатация не требуют сложных операций. Конструкция фонаря позволяет монтировать смотровые стекла как с одной стороны, так и сквозь, что улучшает обзор.
Фонарь работает в любом положении, будь то вертикальная или горизонтальная установка. Монтаж на трубопроводе осуществляется с использованием фланцевого или резьбового соединения, и чаще всего его устанавливают на трубопроводах большого диаметра.
Технические характеристики АТК 26-01-1-89
Условный проход | от 20 до 200 мм |
Рабочие нагрузки | не более 1,6 МПа |
Вакуум под остаточным давлением | не менее 0,04 МПа |
Рабочая среда | пар, вода, газ, нейтральные, кислые, щелочные потоки |
Температура веществ | от -20⁰C до +300⁰C |
Изготавливают арматуру из стали |
Тип фонаря | Наименование | Давление условное, МПа | Температура, °С | Проход условный, мм |
1 | Прямоточные с плоскими стеклами | 0,6 | от – 40 до + 200 для нейтральных и кислых сред; от – 40 до + 100 для щелочных сред | 20-300 |
1,6 | ||||
2 | Угловые с плоскими стеклами | 0,6 | от – 40 до + 200 для нейтральных и кислых сред; от – 40 до + 100 для щелочных сред | 20-80 |
1,6 | ||||
3 | Прямоточные трубчатые | 0,6 | От -50 до + 100 для кислых и щелочных сред | 20 |
0,6 | 32 | |||
0,5 | 50 | |||
0,4 | 80 | |||
0,3 | 100 | |||
0,2 | 150 |
