Фонарь светоаэрационный

Для освещения помещений верхним естественным светом в покрытиях общественных и промышленных зданий применяются специальные конструкции со светопроницаемым ограждением, называемые световыми фонарями.

Фонари, совмещающие функции освещения и проветривания, называются светоаэрационными.

Функции и преимущества световых фонарей

Световые фонари обеспечивают необходимую освещенность помещений и при необходимости – их аэрацию.

Конструкции фонарей соответствуют долговечности зданий, являются водо- и воздухонепроницаемыми, обладают теплоизоляционными свойствами, предотвращают образование конденсата на внутренних поверхностях светопроницаемого ограждения, безопасны в эксплуатации, легко очищаются и ремонтируются, а также возводятся индустриальными методами.

Материалы светопроницаемой части фонарей

Светопроницаемая часть фонарей выполняется из силикатного или полимерного стекла. Силикатное стекло сохраняет светотехнические и прочностные характеристики в процессе эксплуатации, не горит и имеет относительно низкую стоимость. Однако оно хрупкое и плохо переносит ударные нагрузки, резкие перепады температур и местную концентрацию напряжений. Для ограждения фонарей используют листовое стекло, стеклопакеты, слоистое (ламинированное) стекло, криволинейные элементы сводчатого и купольного типов, закаленное стекло, стеклопрофилит, стеклоблоки и линзы.

Полимерные материалы, такие как сотовый поликарбонат, обладают меньшей массой, лучшими теплотехническими характеристиками, высокой ударопрочностью, хорошими оптическими свойствами, атмосферостойкостью и долговечностью. Из полимеров можно изготовить купола, своды, листы со складчатым, коробчатым и другими видами сечений, обладающие повышенной жесткостью. Небольшой вес и высокая жесткость позволяют увеличивать размеры листов, уменьшать количество стыков, повышать светопропускную способность фонаря и индустриальность монтажа, сокращать теплопотери и снижать стоимость конструкции.

Маркировка светоаэрационных фонарей

• ФСА-В – длина × ширина (открытый фонарь)
• ФСА-ВЗМ – длина × ширина (закрывающийся фонарь с ручным механизмом)
• ФСА-ВЗЭ – длина × ширина (закрывающийся фонарь с электроприводом)
• ФА-ВЗМ – длина × ширина (аэрационный фонарь с ручным механизмом)

Требования к проемам светоаэрационных фонарей

• Проём для фонаря: 600–4500 мм (в соответствии с расстоянием между продольными балками)
• Уклон фонаря: 22,5°
• Уклон крыши: 15–30°
• По периметру проема необходимо закрепить брус сечением 100×200 мм для крепления стоек каркаса, воспринимающих снеговую и ветровую нагрузки. Крепления бруса не должны выступать за наружную боковую грань бруса, чтобы клапана фонаря плотно прилегали к нему.
• Для фонарей с электроприводом необходимо предусмотреть место для крепления электродвигателя в проеме.

Сроки эксплуатации и гарантия

Гарантийный срок эксплуатации фонарей составляет 5 лет. Срок службы соответствует срокам эксплуатации используемых материалов: для поликарбоната – не менее 10 лет, для алюминиевых профилей – не менее 15 лет.

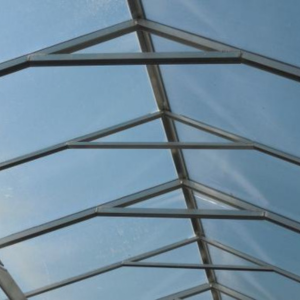

Конструкция

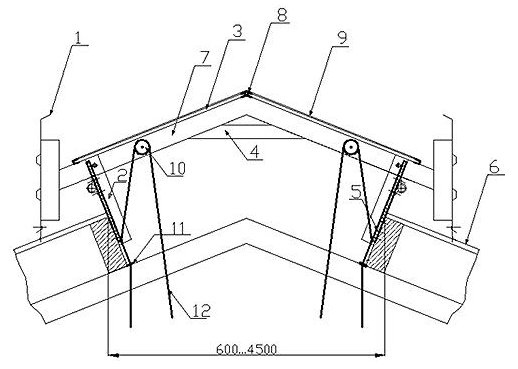

1. Ветроотражатель – Материал: сталь тонколистовая оцинкованная, б= 0,55 мм. (ГОСТ 14918-80, ГОСТ 1050-88, ГОСТ 19904-90). Изогнутая форма ветроотражателя позволяет снизить ветровую нагрузку на конек и препятствует задуванию в здание.

2. Стойка - материал:опорный алюминиевый профиль  с дополнительными ребрами жесткости, обеспечивающих постоянную нагрузку 200 кг/м2 (по нормам ТКП EN 1991-1-3-2009) и временную 270кг/ м2 , что соответствует максимальной нагрузке согласно ТКП EN (1990).

3. Светопрозрачные панели – Материал: Структурные панели из поликарбоната, б=10 мм. (ТУ 2246-001-97726592-2007).

Согласно проведенным испытаниям:

• по ГОСТ 30402-96 имеет критическую поверхностную плотность теплового потока 30 кВт/м2 и относится к группе воспламеняемости В2
• по ГОСТ 30444-97 имеет критическую поверхностную плотность теплового потока более 11 кВт/м2 и относится к группе распространения пламени материала РП1.

4. Ребро жесткости стропил – материал:опорный алюминиевый профиль с дополнительными ребрами жесткости, обеспечивающих постоянную нагрузку 200 кг/м2 (по нормам ТКП EN 1991-1-3-2009) и временную 270кг/ м2 , что соответствует максимальной нагрузке согласно ТКП EN (1990).

5. Регулирующий клапан – материал: Структурные панели из поликарбоната , б=10 мм, в обрамление из алюминиевой торцевой планки, с усиливающей стальной шпилькой. Максимальная управляемая длина клапанов 90 м, что позволяет использовать ее при любых габаритах здания.

6. Щетка для ветроотражателя, в алюминиевом профиле – используется для герметичного примыкания ветрозащиты к кровле, предотвращает задувание и потерю разности давлений, что повышает эффективности вытяжки не менее чем на 10%.

7. Стропильная балка – материал: алюминиевый профиль с дополнительными ребрами жесткости обеспечивающих по-стоянную нагрузку 200 кг/м2 (по нормам ТКП EN 1991-1-3-2009) и временную 270кг/ м2 , что соответствует максимальной нагрузке согласно ТКП EN (1990).

Угол наклона стропила составляет 22,5, обеспечивающий естественный скат снега под воздействием силы тяжести с конструкции конька.

8. Конек – материал: алюминиевый профиль b=3 мм. Конек обеспечивает дополнительную жесткость конструкции:

9. Стыковочная планка – материал: алюминиевый профиль H-образный b=10 мм. Монтаж осуществляется с учетом компенсации теплового расширения в зоне крепежного соединения поликарбоната.

10. Ролик – используется для управлением открыванием клапанов конька.

11. Направляющее кольцо используется для управлением открыванием клапанов конька.

12. Регулировочная веревка – используется для управлением открыванием клапанов конька.
