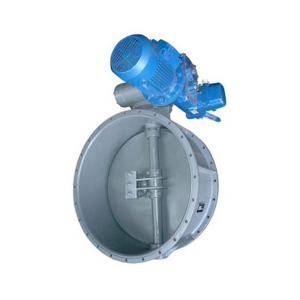

Клапан герметический вентиляционный ГК ИА 01009-300

Герметичный вентиляционный клапан ГК ИА 01009-300 предназначен для установки на воздуховодах вентиляционных систем, работающих при относительной влажности до 98% и температуре от 243 К до 323 К (от -30 °C до +50 °C). Он выполняет функцию запорного устройства при давлении среды в трубопроводе в пределах 0,005–0,006 МПа (0,05–0,06 кгс/см²).

Клапаны этой серии предназначены для полной герметичной изоляции помещений от внешней среды или других помещений.

Клапан ГК ИА 01009-300 управляется с помощью электропривода, который подбирается по согласованию с заказчиком.

Клапан может быть установлен в любом положении, при котором электропривод функционирует корректно и не препятствует управлению клапаном.

Основными составляющими клапанов герметических вентиляционных являются:

1. Корпус. Через него при открытой заслонке клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-300 - проходит среда.
2. Тарель. Перекрывающее устройство, которое обеспечивает герметичное закрытие пропускного  канала клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-300;
3. Рычаг. Прижимает тарель к поверхности седла корпуса клапана;
4. Ось. Соединяет тарель с рычагом;
5. Пружина. Фиксирует тарель на потоке, содействует при открытии и закрытии клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-300;
6. Вал. Подает движение от привода через рычаг тарели;
7. Электропривод.  Передает вращение на вал;
8. Ограничитель. Создает условия работы клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-300 при любом расположении вала. Крепится на валу с помощью штифта, исполняя при этом функции упорного подшипника.

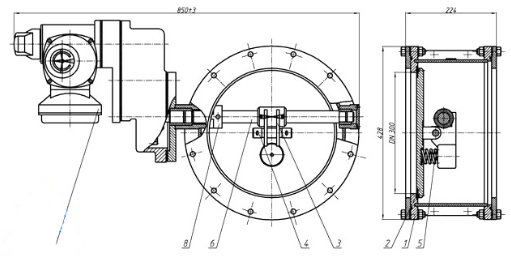

Основные комплектующие и принцип работы

1. Корпус
2. Тарель
3. Рычаг
4. Ось
5. Пружина
6. Вал
7. Электропривод
8. Ограничитель

Корпус 1 клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-300 с электроприводом (см. рис. 1) при помощи ответных фланцев соединяется с воздуховодами. Торцы вентиляционных труб, между которыми устанавливается клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-300, должны быть в таком укрепленном положении, чтобы нагрузка от самого трубопровода не переносилась на болтовые сцепления фланцев.

В процессе открытия клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-300 электропривод подает вращение на вал 6, соединенный с тарелью 2. В начале поворота вала на 20°-30° тарель отсоединяется от седла корпуса клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-300, проворачиваясь, что достигается с помощью пружины 5.

При последующем повороте вала на 90° тарель вместе с рычагом 3 становится параллельно линии оси прохода клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-300,  создавая условия для свободного прохождение воздушной среды. Движение вала останавливается при срабатывании микровыключателя, который приостанавливает цепь управления электродвигателем.

Закрытие  клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-300 происходит в обратной последовательности. Тарель снова поворачивается на 90°, и останавливается параллельно посадочной части. Далее, при последующем повороте вала на 20-30°, плотно притягивается к посадочной части корпуса. Вращение вала останавливается при срабатывании  микропереключателя, который разъединяет  цепь электропривода.

Устройство электропривода допускает выполнять:

• дистанционную или местную сигнализацию конечных положений запорного механизма «открыто» – «закрыто»;
• автоматическую приостановку запорного устройства при достижении конечных положений;
• автоматическую приостановку запорного устройства  при превышении заданного крутящего момента.

Герметичность мест выхода вала создается резиновыми уплотнительными кольцами.

Комплектность ГК ИА 01009-300

• клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-300  с электроприводом или партия клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов ГК ИА 01009-300 с электроприводами.
• паспорт – 1 экземпляр на каждый клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-300;
• руководство по эксплуатации и техническое описание – 1 экземпляр на каждый клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-300;
• паспорт, техническое описание, инструкция по монтажу и эксплуатации электропривода;
• ответные фланцы с  и крепежными элементами.

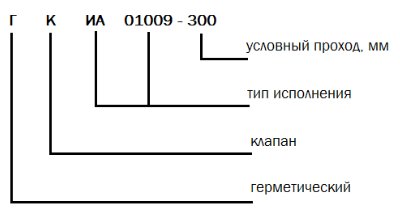

Обозначение ГК ИА 01009-300

Технические характеристики ГК ИА 01009-300
