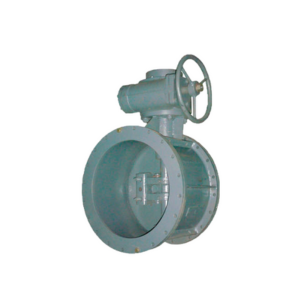

Клапан герметический вентиляционный ГК ИА 01010-300

Герметичные вентиляционные клапаны ГК ИА 01010-300 предназначены для использования в качестве запорных устройств на воздуховодах вентиляционных систем, работающих при относительной влажности до 98% и температуре от 243 К до 323 К (от -30 °C до +50 °C), с номинальным давлением среды в трубопроводе от 0,005 до 0,006 МПа (0,05–0,06 кгс/см²).

Эти клапаны обеспечивают полную герметизацию помещений, защищая их от внешней среды или изолируя от других помещений.

Клапан ГК ИА 01010-300 управляется вручную, а его установка возможна в любом положении, при котором ручной привод работает корректно и не препятствует управлению.

Основными составляющими клапанов герметических вентиляционных являются:

1. Корпус. Через него при открытой заслонке клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-300 проходит воздушная среда.
2. Тарель. Перекрывающее устройство, которое обеспечивает герметичное закрытие пропускного канала  клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-300;
3. Рычаг. Прижимает тарель к поверхности седла корпуса клапана;
4. Ось. Соединяет тарель с рычагом;
5. Пружина. Фиксирует тарель на потоке, содействует при открытии и закрытии клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-300;
6. Вал. Подает движение от привода через рычаг тарели;
7. Ручной привод. Передает вращение на вал;
8. Кольцо. Создает условия работы клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-300 - при любом расположении вала. Крепится на валу с помощью штифта, исполняя при этом функции упорного подшипника.

Основные составляющие и принцип работы

1. Корпус
2. Тарель
3. Рычаг
4. Ось
5. Пружина
6. Вал
7. Ручной привод
8. Кольцо
9. Ограничитель
10. Указатель

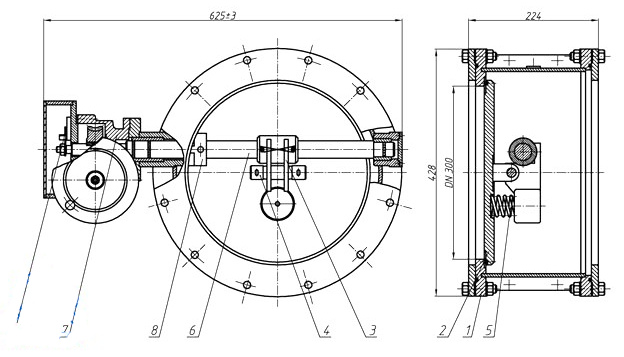

Корпус 1 клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-300 с ручным приводом (см. рис. 1) при  помощи ответных фланцев соединяется с воздуховодами.  Торцы вентиляционных труб, между которыми устанавливается клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01010-300, должны быть в таком укрепленном положении, чтобы нагрузка от  самого трубопровода не переносилась на болтовые сцепления фланцев.

Для монтажа в проеме воздуховода, совместно с клапаном герметическим вентиляционным (тип ГК ИА) – гермоклапаном ГК ИА 01010-300 - поставляется люк-вставка требуемого диаметра.

Открытие запорного механизма клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-300 выполняется в два этапа:

• при открытии  клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-300 ручной привод подает вращение на вал 6, соединенного с тарелью 2. В начале вращения вала на 20°-30° тарель отсоединяется  от седла корпуса клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-300, но не выполняет поворот, а фиксируется пружиной 5 в позиции, параллельной посадочному узлу корпуса.
• при дальнейшем вращении вала на 90° тарель вместе с рычагом 3 также поворачивается и занимает положение, перпендикулярное  посадочной части  клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-300 и параллельном оси воздуховода, обеспечивая свободное прохождение воздушной среды.

Ограничителем движения заслонки в процессе  открытия, служит заштифтованный на валу клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-300 ограничитель 9, который упирается в выступ на корпусе.  Состояние клапана  «открыто» или «закрыто» сообщается посредством указателя 10.

Закрытие тарели клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-300 выполняется в обратной последовательности. Заслонка совершает поворот  на 90°, фиксируется  параллельно посадочной части, далее, при последующем вращении вала на 20-30° плотно притягивается к посадочной части корпуса клапана.

Герметичность мест выхода вала создается резиновыми уплотнительными кольцами.

Устройство ручного привода допускает выполнять два вида контроля положения тарели:  «открыто» – «закрыто»:

• дистанционно, посредством узла  сигнализации;
• местно, посредством указателя .

Комплектность ГК ИА 01010-300

• клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01010-300 с ручным приводом или партия клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов ГК ИА 01010-300 с ручными приводами.
• паспорт – 1 экземпляр на каждый клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01010-300;
• руководство по эксплуатации и техническое описание – 1 экземпляр на каждый клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01010-300;
• ответные фланцы с крепежными элементами.

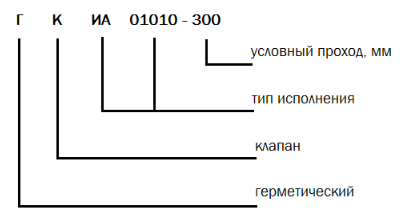

Обозначение ГК ИА 01010-300

Технические характеристики ГК ИА 01010-300
