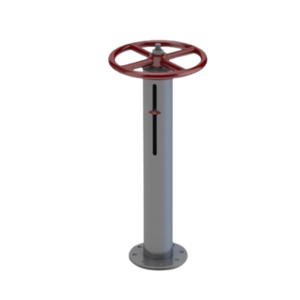

Колонка управления задвижкой ручная серия 3.901-13 выпуск 5

Колонки управления задвижками предназначены для дистанционного управления запорной арматурой, установленной под землей. Они позволяют легко и эффективно управлять задвижками, находящимися в труднодоступных местах, таких как подземные трубопроводы систем водоснабжения и канализации.

Основные характеристики и области применения

Колонки управления задвижками с ручным приводом производятся по серии 3.901-13 (выпуски 5 и 6) и широко применяются в системах холодного и горячего водоснабжения, а также в канализационных сетях. Привод может быть ручным или электрическим, и он устанавливается на возвышенной платформе вне помещения, что обеспечивает удобный доступ для эксплуатации.

Механизм передачи вращения осуществляется с помощью штанги, которая соединяет привод с маховиком или шпинделем запорной арматуры, обеспечивая надежное и плавное управление

Конструкция колонок управления

Колонка состоит из надземной и подземной частей, установленных на бетонной плите колодца. Конструкция включает полую колонну с фланцем, внутри которой находится вал для передачи вращательного движения. Для повышения удобства транспортировки и монтажа, колонки поставляются в разобранном виде и собираются непосредственно на месте.

Колонки с ручным приводом предназначены для управления задвижками трубопроводов с диаметром от Ду 100 до 400 мм и глубиной заложения до 7 метров. В зависимости от условий эксплуатации и требований заказчика, мы предлагаем колонки с различными типами привода (А, Б, В, Г) и возможностью адаптации к различным климатическим условиям. Также доступны дополнительные комплектующие, такие как удлинители и закладные элементы, что позволяет использовать продукцию в широком диапазоне инженерных решений.

Технические характеристики колонок управления

Колонка управления задвижкой с ручным приводом по серии 3.901-13 выпуск 5 Ду 100 - Ду 250

Типоразмер I II III IV V VI VII VIII IX X XI
Глубина заложения трубопровода H, м 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7
L, мм Ду 100 1630 2130 2630 3130 3630 4130 4630 5130 5630 6130 6630
Ду 125 1540 2040 2540 3040 3540 4040 4540 5040 5540 6040 6540
Ду 150 1470 1970 2470 2970 3470 3970 4470 4970 5470 5970 6470
Ду 200 1350 1850 2350 2850 3350 3850 4350 4850 5350 5850 6350
Ду 250 1220 1720 2220 2720 3220 3720 4220 4720 5220 5720 6220
Масса, кг Ду 100 42,4 45 47,6 50,2 52,8 55,4 58 60,6 63,2 65,8 68,4
Ду 125 41,9 44,5 47,1 49,7 52,3 54,9 57,5 60,1 62,7 65,3 67,9
Ду 150 41,6 44,2 46,8 49,4 52 54,6 57,2 59,8 62,4 65 67,6
Ду 200 40,9 43,5 46,1 48,7 51,3 53,9 56,5 59,1 61,7 64,3 66,9
Ду 250 40,2 42,8 45,4 48 50,6 53,2 55,8 58,4 61 63,6 66,2

Колонки управления задвижками с ручным приводом по серии 3.901-13 выпуск 6 с ручным приводом Ду 300 - Ду 400

Типоразмер I II III IV V VI VII VIII IX X XI
Глубина заложения трубопровода H, м 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7
L, мм Ду 300 1070 1570 2070 2570 3070 3570 4070 4570 5070 5570 6070
Ду 350 925 1425 1925 2425 2925 3425 3925 4425 4925 5425 5925
Ду 400 800 1300 1800 2300 2800 330 3800 4300 4800 5300 5800
Масса, кг Ду 300 59 62,5 68 69,5 73 76,5 80 83,5 87 90,5 94
Ду 350 58 61,5 65 68,5 72 75,5 79 82,5 86 89,5 93
Ду 400 57 60,5 64 67,5 71 74,5 78 81,5 85 88,5 92



Колонки управления задвижкой по серии 3.901-13, выпуск 1
Типоразмер колонок I II III IV V VI VII VIII IX X XI
Глубина заложения трубопровода H, мм 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0
L, мм Dу 100 1415 1915 2415 2915 3415 3915 4415 4915 5415 5915 6415
Dу 100 1295 1795 2295 2795 3295 3795 4295 4795 5295 5795 6295
Масса колонки, кг Dу 100 222 23,5 26 28 30 32 34 36 38 40 42
Dу 150 21,5 23,5 25,5 27,5 29,5 31,5 33,5 35,5 37,5 39,5 41,5



Колонки управления задвижкой по серии 3.901-13, выпуск 2
Типоразмер колонок I II III IV V VI VII VIII IX X XI
Глубина заложения трубопровода H, мм 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0
L, мм Dу 200 1100 1610 2110 2610 3110 3610 4110 4610 5110 5610 6110
Dу 250 969 1469 1969 2469 2969 3469 3969 4469 4969 5469 5969
Dу 300 820 1320 1820 2320 2820 3320 3920 4320 4820 5320 5820
Dу 400 550 1050 1550 2050 2550 3050 3550 4050 4555 5050 5550
Масса колонки, кг Dу 200 37,1 39,7 42,3 44,9 47,5 50,1 52,7 55,3 57,9 60,5 63,1
Dу 250 36,9 39,5 42,1 44,7 47,3 49,9 52,5 55,1 57,7 60,3 62,9
Dу 300 35,6 38,2 40,8 43,4 46,0 48,6 51,2 53,8 56,4 59,0 61,6
Dу 400 34,2 36,8 39,4 42,0 44,6 47,2 49,8 52,4 55 57,6 60,2



Колонки управления задвижкой по серии 3.901-13, выпуск 3
Типоразмер колонок I II III IV V VI VII VIII IX X XI
Глубина заложения трубопровода H, мм 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0
L, мм Dу 500 640 1140 1640 2140 2640 3140 3640 4140 4640 5140 5640
Dу 600 485 985 1485 1985 2485 2985 3485 3985 4485 4985 5485
Dу 800 348 848 1348 1848 2348 2848 3348 3848 4348 4848 5348
Dу 1000 - 510 1010 1510 2010 2510 3010 3510 4010 4510 5010
Масса колонки, кг Dу 500 58,5 61 63 65,5 68 70,5 73 75,5 77,5 80 82,5
Dу 600 58 60 63 65 67,5 70 72 74,5 77 79,5 82
Dу 800 57 59 61,5 64 66,5 69 71 73,5 76 78,5 81
Dу 1000 - 57,4 60 62,5 65 67 69,5 72 74,5 77 79,5



Колонки управления задвижкой по серии 3.901-13, выпуск 4
Типоразмер колонок I II III IV V VI VII VIII IX X
Глубина заложения трубопровода H, мм 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0
L, мм Dу 800 559 1059 1559 2039 2559 3059 3559 4059 4559 5059
Dу 1000 394 894 1394 1894 2394 2894 3394 3854 4394 4894
Dу 1200 - - 554 1054 1554 2034 2554 3054 3554 4054
Масса колонки, кг Dу 800 73,2 79,1 85 90,9 96,8 102,7 108 114,5 120,4 126,3
Dу 1000 71,3 77,2 83,1 89 94,9 100,8 106,7 112,6 118,5 124,4
Dу 1200 - - 73,2 79,1 85 90,9 96,8 102,7 108,6 114,5



Колонки управления задвижкой по серии 3.901-13, выпуск 5
Типоразмер колонок I II III IV V VI VII VIII IX X XI
Глубина заложения трубопровода H, мм 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0
L, мм Dу 100 1630 2130 2650 3130 3630 4130 4630 5130 5630 6130 6630
Dу 125 1540 2040 2540 3040 3540 4040 4540 5040 5540 6040 6540
Dу 150 1470 1970 2470 2970 3470 3970 4470 4970 5470 5970 6470
Dу 200 1350 1850 2350 2850 3350 3850 4350 4850 5350 5850 6350
Dу 250 1220 1720 2220 2720 3220 3720 4220 4720 5220 5720 6220
Масса колонки, кг Dу 100 42,4 45,0 47,6 50,2 52,8 55,4 58,0 60,6 63,2 65,8 68,4
Dу 125 41,9 44,5 47,1 49,7 52,3 54,9 57,5 60,1 62,7 65,3 67,8
Dу 150 41,6 44,2 46,8 49,4 52,0 54,6 57,2 59,8 62,4 65,0 67,6
Dу 200 40,9 43,5 46,1 48,7 51,3 53,9 56,5 59,1 61,7 64,3 66,9
Dу 250 40,2 42,8 45,4 48,0 50,6 53,2 55,8 58,4 61,0 63,8 66,2



Колонки управления задвижкой по серии 3.901-13, выпуск 6
Типоразмер колонок I II III IV V VI VII VIII IX X XI
Глубина заложения трубопровода H, мм 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0
L, мм Dу 300 1070 1570 2070 2570 3070 3570 4070 4570 5070 5570 6070
Dу 350 925 1425 1925 2425 2925 3425 3925 4425 4925 5425 5925
Dу 400 800 1300 1800 2300 2800 3300 3800 4300 4800 5300 5800
Масса колонки, кг Dу 300 59,0 62,5 66,0 69,5 73,0 76,5 80,0 83,5 87,0 90,5 94,0
Dу 350 58,0 61,5 65,0 68,5 72,0 75,5 79,0 82,5 86 89,5 93
Dу 400 57,0 60,5 64,0 67,5 71,0 74,5 78,0 81,5 85,0 88,5 92,0
