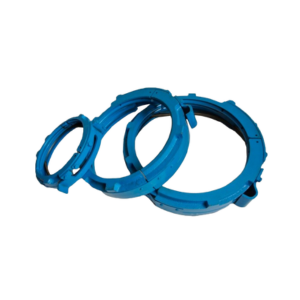

Канатоукладчик в сборе для талей Типа Т

Канатоукладчик в сборе для талей Типа Т предназначен для правильного распределения грузового каната на барабане тали, исключая его смещение и перекручивание.

Принцип работы основан на движении разборной гайки по винтовой канавке, которая формируется при равномерной намотке каната на барабан.

Конструкция включает:

• Разборную чугунную гайку, которая скользит по канавкам барабана и направляет канат;
• Направляющий сегмент, соединяющий части гайки и выводящий канат через специальное окно;
• Рычажный механизм, взаимодействующий с концевым выключателем для контроля положения;
• Фиксирующий узел с прижимной стальной пластиной и цилиндрическими пружинами, обеспечивающий надёжное крепление гайки на канате.

Как это работает:

• Во время намотки или смотки каната гайка движется по образующейся винтовой линии;
• Направляющий сегмент аккуратно выводит канат в правильное положение;
• Рычаг активирует концевой выключатель при достижении крайних точек хода.

Преимущества:

• Исключает перекручивание и неправильную укладку каната;
• Обеспечивает плавную и бесперебойную работу подъемного механизма;
• Повышает уровень безопасности эксплуатации тали;
• Продлевает срок службы каната и барабана.

Область применения:

• Тали серии Т и аналогичные грузоподъемные устройства;
• Механизмы с барабанной намоткой каната.

Технические характеристики

Важно отметить, следующее:

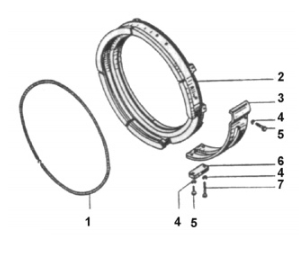

1. что касается грузоподъемности 500 кг и 1000кг - количество деталей с поз. №1 на одну меньше. А для поз.№ 6 – болт М6х16 для грузоподъемности 2000 кг и 3200кг – 1шт.
2. а для электротельферов с двусторонным выходом каната в одном направлении и с двусторонним выходом в различных направлениях типов Т51 и Т52 детали с поз. №3 и 4 даны в группе, которая называется - специальные исполнения.
