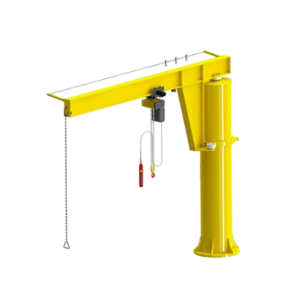

Консольный кран Plast-Product

Консольный кран представляет собой подъемное оборудование, в котором грузозахватный механизм подвешивается к консольной балке, перемещающейся вдоль своей оси.

Консольная конструкция крепится к вертикальной колонне или несущей ферме. Технические характеристики консольных кранов соответствуют требованиям ГОСТ 19811-90, который устанавливает основные параметры, типы и размеры данного оборудования и его опорных элементов.

Классификация консольных кранов

• Настенное исполнение с ручным поворотом консоли
• На вертикальной опоре с двумя точками крепления и ручным поворотом
• На свободностоящей опоре с ручным управлением поворотом
• Двухплечевые конструкции с составной консолью и ручным поворотом
• Настенные модели с механизированным поворотом консоли
• На колонне с двумя опорами и механическим поворотом
• Свободностоящие колонны с механическим приводом (одноплечевые и двухплечевые)

Стандарт определяет основные параметры, включая типы опорных колонн и методы их крепления, грузоподъемность и скорость вращения. Конструкция консольной кран-балки включает следующие элементы:

• Опорные конструкции: крепятся к стене или фундаменту, воспринимают основные нагрузки, служат основанием для консольных элементов с грузоподъемными механизмами
• Консольные балки: обеспечивают подъем, опускание и перемещение грузов, оснащаются одним или несколькими поворотными шарнирами
• Грузоподъемные механизмы: осуществляют подъем и транспортировку грузов, могут иметь электрический или ручной привод

Грузоподъемность оборудования достигает 10 тонн, длина консоли - до 8 метров. Технические параметры определяются заказчиком с учетом условий эксплуатации: габаритов помещения, строительных конструкций, максимального веса грузов, вылета стрелы и интенсивности использования.

Консольные краны применяются на промышленных предприятиях, складских комплексах, автосервисах и других объектах, способствуя повышению производительности труда и оптимизации технологических процессов.

Особенности проектирования и производства

Проектные расчеты выполняются на основе исходных данных и технического задания заказчика. Производство осуществляется в соответствии с требованиями ГОСТ 19494-74. Конструктивные элементы изготавливаются из двутавров, уголков и другого металлопроката, соответствующего государственным стандартам.

Оборудование должно иметь запас прочности и проходить периодические испытания в процессе эксплуатации. Сварные соединения подвергаются визуальному контролю, ответственные узлы могут испытываться в лабораторных условиях. Для защиты от коррозии поверхности покрываются специальными составами с повышенной адгезией и механической прочностью.

Каждое изделие сопровождается паспортом с указанием технических параметров и ответственных лиц. К сварочным работам допускаются только квалифицированные специалисты с соответствующими допусками. Технология сварки и марки электродов подбираются технологами предприятия.

Все элементы изготавливаются на специализированном металлообрабатывающем оборудовании, подготовка кромок под сварку выполняется согласно стандартам. Производитель разрабатывает правила монтажа и эксплуатации, соблюдение которых гарантирует эффективную и безопасную работу оборудования.

Поворотные консольные краны

Рабочая зона ограничивается размерами консоли. Поворотный кран рассчитывается на максимальные эксплуатационные нагрузки и состоит из вертикальной опоры и консольной балки с шарнирным соединением, обеспечивающим поворот и работу с грузами в заданной области.

Оборудование универсального применения может устанавливаться как внутри помещений, так и на открытых площадках. В зависимости от способа крепления опоры угол поворота консоли составляет от 180° до 360°. Конструкция может иметь одно или два плеча, ручной или механический привод, различное количество опорных точек.

Электрические консольные краны

Электрическое исполнение позволяет повысить производительность, управление осуществляется с помощью дистанционного пульта. Оборудование может комплектоваться механизмами только для подъема или для подъема и перемещения грузов (тельферами).

Трехфазные электродвигатели подключаются согласно правилам монтажа электрооборудования. Краны могут монтироваться на стене или отдельном фундаменте, обычно имеют одно плечо. Для тельфера подбирается специальный двутавр с согласованием параметров колес тележки и полок проката.

При проектировании учитываются не только статические нагрузки, но и инерционные моменты, возникающие при перемещении грузов. На конце консоли устанавливается ограничитель хода, автоматически отключающий питание при достижении крайнего положения.

Стационарные консольные краны отличаются повышенной грузоподъемностью и устойчивостью, но имеют ограниченную зону обслуживания. Чаще всего применяются в цехах с постоянной технологией производства.
