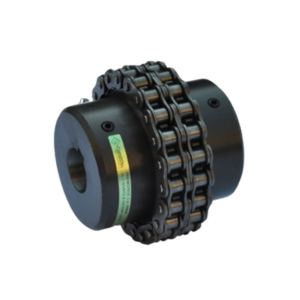

Муфта цепная

Цепная муфта 1000-1-56-1-У3 по ГОСТ 20742-93

Эта муфта предназначена для передачи крутящего момента в приводных системах различного назначения. Её номинальный момент — 1000 Н·м, что позволяет использовать изделие в условиях значительных нагрузок. Муфта выполнена по первому типу конструкции, а диаметр посадочного отверстия в полумуфте составляет 56 мм. Обе полумуфты имеют исполнение 1, что предполагает стандартную форму соединения. Конструкция рассчитана на эксплуатацию в климатических условиях категории У3.

Цепная муфта 1000-2-56-1-60-2-У3 по ГОСТ 20742-93

В этой версии применяется вторая конструктивная схема. Один из посадочных диаметров — 60 мм, что позволяет использовать муфту с различными валами. Полумуфты выполнены в исполнениях 1 и 2, что означает различную геометрию посадочных частей и расширяет область применения в оборудовании с нестандартными узлами. Такое решение обеспечивает большую универсальность при подборе.

Цепная муфта 1000-1-8x52x60x108-3-У3 по ГОСТ 20742-93

Данная модель относится к первому типу и комплектуется полумуфтами исполнения 3. Особенность конструкции — шлицевое соединение с наружным диаметром 60 мм, числом шлицев 8, межосевым расстоянием 52 мм и длиной шлицевой части 108 мм. Это обеспечивает надёжную передачу момента и высокую точность центровки, особенно в механизмах с повышенными требованиями к прочности и стабильности сопряжения.

Цепная муфта 1000-2-60-1-60xH7x1,5-4-У3 по ГОСТ 20742-93

Модель выполнена по второму типу и отличается комбинированной конструкцией. Одна из полумуфт имеет стандартное цилиндрическое отверстие диаметром 60 мм (исполнение 1), другая — шлицевую часть с наружным диаметром 60 мм, посадкой H7 и модулем 1,5 мм (исполнение 4). Такое сочетание параметров делает муфту подходящей для использования в приводах, где важны точность соединения, устойчивость к вибрациям и надёжная передача крутящего момента.

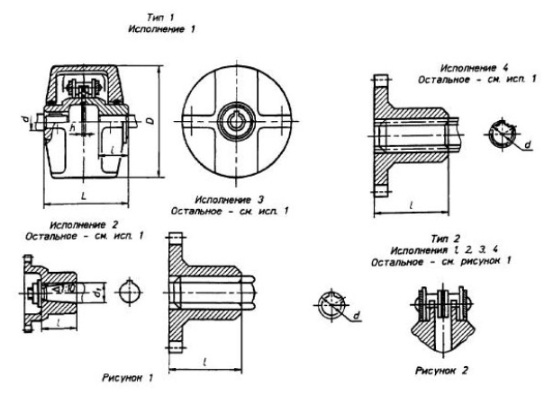

Технические характеристики

Номинальный крутящий момент М _кр , Н•м	d Н7	d ₁ Н9	d Н7	d ₁ Н9	D, не более	L, не более, для исполнений			L, h14 для исполнений			Компенсирующие свойства
	Ряд 1		Ряд 2			1	2	3,4	1	2	3,4	Угловое смещение осей валов, не более	Радиальное смещение осей валов, не более
63	20		-		110	102	80	74	36	25	36	1,0	0,16
	22		-
	-		24
	25		-			122	92	86	42	27	42
	28		-
125	25		-		125								0,20
	28		-
	30		-			162	124		58	39
	32		-
	35		-
	36		-
250	32		-		140								0,25
	35		-
	36		-
	-		38
	40		-			222	172	118	82	57	58
	-		42
	45		-
500	40		-		200								0,32
	-		42
	45		-
	-		48
	50		-
	-		53
	55		-
	-		56
1000	50		-		210								0,40
	-		53
	55		-
	-		56
	60		-			284	220	168	105	73	82
	63		-
	-		65
	70		-
	71		-
2000	63		-		280								0,50
	-		65
	70		-
	71		-
	-		75
	80		-			344	272	214	130	94	105
	-		85
	90		-
4000	80		-		310								0,60
	-		85
	90		-
	-		95
	100		-			424	342	264	165	124	130
	-		105
	110		-
8000	100		-		350								0,80
	-		105
	110		-
	-		120
	125		-
	-		130			504	408	334	200	154	165
	140		-

Номинальный крутящий момент М _кр , Н•м	d Н7	d ₁ Н9	d Н7	d ₁ Н9	Частота вращения c ^-1 не более	Обозначение цепи по ГОСТ 13568	Число звеньев цепи (число зубьев полумуфты)	h	Масса, кг, не более, для исполнений
	Ряд 1		Ряд 2						1,2	3,4
63	20		-		25	ПР-19,05-3180	12	1,3	2,2	2,0
	22		-
	-		24
	25		-						2,5
	28		-
125	25		-		22	ПР-24,4-6000	10	1,8	3,0	2,5
	28		-						4,0	3,3
	30		-
	32		-
	35		-
	36		-
250	32		-		20		12		4,5	4,0
	35		-
	36		-
	-		38
	40		-						5,5	4,5
	-		42
	45		-
500	40		-		18	ПР-31,75-8900	14	2,0	11,0	8,0
	-		42
	45		-
	-		48						12,5	9,5
	50		-
	-		53
	55		-
	-		56
1000	50		-		16	ПР-38,1-12700	12	3,5	13,0	8,0
	-		53
	55		-
	-		56
	60		-			ПР-50,8-22700			18,0	14,0
	63		-
	-		65
	70		-
	71		-
2000	63		-		14			3,8	25,0	22,0
	-		65
	70		-						27,0	23,0
	71		-
	-		75
	80		-						36,0	32,0
	-		85
	90		-
4000	80		-		12		14		44,0	40,0
	-		85
	90		-
	-		95
	100		-						50,0	45,0
	-		105
	110		-
8000	100		-		11		16		53,0	48,0
	-		105
	110		-						65,0	57,0
	-		120
	125		-
	-		130						83,0	72,0
	140		-

Основные параметры и размеры муфт с двухрядной цепью

Номинальный крутящий момент М _кр , Н•м	d Н7	d ₁ Н9	d Н7	d ₁ Н9	D, не более	L, не более, для исполнений			L, h14 для исполнений			Компенсирующие свойства
	Ряд 1		Ряд 2			1	2	3,4	1	2	3,4	Угловое смещение осей валов, не более	Радиальное смещение осей валов, не более
63	20		-		110	102	80	74	36	25	36	1,0	0,16
	22		-
	-		24
	25		-			122	92	86	42	27	42
	28		-
125	25		-		125								0,20
	28		-
	30		-			162	124		58	39
	32		-
	35		-
	36		-
250	32		-		140								0,25
	35		-
	36		-
	-		38
	40		-			222	172	118	82	57	58
	-		42
	45		-
500	40		-		200								0,32
	-		42
	45		-
	-		48
	50		-
	-		53
	55		-
	-		56
1000	50		-		210								0,40
	-		53
	55		-
	-		56
	60		-			284	220	168	105	73	82
	63		-
	-		65
	70		-
	71		-
2000	63		-		280								0,50
	-		65
	70		-
	71		-
	-		75
	80		-			344	272	214	130	94	105
	-		85
	90		-
4000	80		-		310								0,60
	-		85
	90		-
	-		95
	100		-			424	342	264	165	124	130
	-		105
	110		-
8000	100		-		350								0,80
	-		105
	110		-
	-		120
	125		-
	-		130			504	408	334	200	154	165
	140		-

Номинальный крутящий момент М _кр , Н•м	Частота вращения c ^-1 не более	Обозначение цепи по ГОСТ 13568	Число звеньев цепи (число зубьев полумуфты)	h	Масса, кг, не более, для исполнений
					1,2	3,4
63	25	ПР-19,05-3180	12	1,3	2,2	2,0
					2,5
125	22	ПР-24,4-6000	10	1,8	3,0	2,5
					4,0	3,3
250	20		12		4,5	4,0
					5,5	4,5
500	18	ПР-31,75-8900	14	2,0	11,0	8,0
					12,5	9,5
1000	16	ПР-38,1-12700	12	3,5	13,0	8,0
		ПР-50,8-22700			18,0	14,0
2000	14			3,8	25,0	22,0
					27,0	23,0
					36,0	32,0
4000	12		14		44,0	40,0
					50,0	45,0
8000	11		16		53,0	48,0
					65,0	57,0
					83,0	72,0

Номинальный крутящий момент М _кр , Н•м	d Н7	d ₁ Н9	d Н7	d ₁ Н9	D, не более	L, не более, для исполнений			L, h14 для исполнений			Компенсирующие свойства
	Ряд 1		Ряд 2			1	2	3,4	1	2	3,4	Угловое смещение осей валов, не более	Радиальное смещение осей валов, не более
63	20		-		75	108	86	80	36	25	36	1,0	0,20
	22		-
	-		24
	25		-		85
	28		-		95	128	98	92	42	27
125	25		-										0,25
	28		-
	30		-
	32		-		105	170	132	94	58	39	42
	35		-
	36		-
250	32		-		115								0,32
	35		-
	36		-
	-		38
	40		-
	-		42		125	230	180	126	82	57	58
	45		-
500	40		-		170	232	182	128					0,40
	-		42
	45		-
	-		48
	50		-
	-		53
	55		-
	-		56
1000	50		-		190								0,50
	-		53
	55		-
	-		56					132
	60		-			296	232	180	105	73	82
	63		-
	-		65
	70		-
	71		-
2000	63		-		250								0,60
	-		65
	70		-					183
	71		-
	-		75
	80		-			363	291	233	130	94	105
	-		85
	90		-
4000	80		-		320							1,2	0,80
	-		85
	90		-
	-		95
	100		-			447	369	287	165	124	130
	-		105
	110		-
8000	100		-		340								1,00
	-		105
	110		-
	-		120
	125		-
	-		130			530	434	360	200	154	165
	140		-
16000	125		-		440								1,20
	-		130
	140		-
	-		150
	160		-			610	490	430	240	184	200
	-		170
	180		-
