Звездочки для приводных цепей 06В-1/ПР9,525
Звёздочки под приводную цепь 06B-1 / ПР9,525 предназначены для использования в цепных передачах, обеспечивая эффективную и стабильную работу приводных узлов.
Эти элементы применяются совместно с роликовыми цепями шагом 9,525 мм (3/8 дюйма) и широко используются в оборудовании для машиностроения, упаковки, логистики и автоматизации производственных процессов.
Основные характеристики:
- Стандартизация размеров: Звёздочки производятся по стандарту ISO 606, что соответствует DIN 8187 и ГОСТ 13568, обеспечивая полную совместимость с цепями типа 06B-1 / ПР9,525.
- Точная обработка: Высокая точность изготовления гарантирует надёжное зацепление с цепью и снижает износ при длительной эксплуатации.
- Разнообразие типоразмеров: Предлагаются варианты с различным числом зубьев, внешними диаметрами и вариантами посадки на вал, включая модели под шпонку, с готовым отверстием или без него.

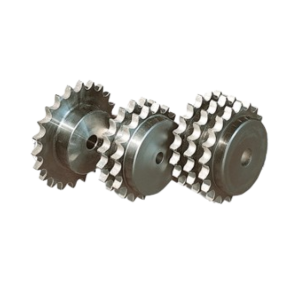

- Исполнения ступицы: В наличии однорядные, двухрядные и трёхрядные звёздочки, что расширяет возможности их применения.
- Материалы: Обычно используется углеродистая сталь с возможной термообработкой (например, цементацией или закалкой зубьев) для увеличения срока службы. Также возможны исполнения из нержавеющей стали по запросу.
Преимущества применения звёздочек 06В-1 / ПР9,525:
- Надёжная передача вращательного момента;
- Устойчивость к износу, вибрациям и агрессивным условиям среды;
- Лёгкость установки и обслуживания;
- Подходят для длительной эксплуатации без потери рабочих характеристик.
Типовые области применения:
- Транспортные и конвейерные системы;
- Сельскохозяйственная техника;
- Оборудование для упаковки и фасовки;
- Металлообрабатывающие станки;
- Предприятия пищевой и лёгкой промышленности.
Габаритные размеры 06В-1/ПР9,525
| Число зубьев z |
de | dp | однорядные | двухрядные | трехрядные | ||||||
| dm | D1 | A | dm | D2 | A | dm | D3 | A | |||
| 8 9 10 11 12 |
28.0 31.0 34.0 37.0 40.0 |
24.89 27.85 30.82 33.81 36.80 |
15 18 20 22 25 |
8 8 8 8 8 |
20 20 20 25 25 |
15 18 20 22 25 |
8 8 8 10 10 |
22 22 22 25 25 |
15 18 20 22 25 |
8 8 10 10 10 |
32 32 32 35 35 |
| 13 14 15 16 17 |
43.0 46.3 49.3 52.3 55.3 |
39.80 42.80 45.81 48.82 51.84 |
28 31 34 37 40 |
8 8 10 10 10 |
25 25 25 28 28 |
28 31 34 37 40 |
10 10 10 12 12 |
25 25 25 30 30 |
28 31 34 37 40 |
10 12 12 12 12 |
35 35 35 35 35 |
| 18 19 20 21 22 |
58.3 61.3 64.3 68.0 71.0 |
54.85 57.87 60.89 63.91 66.93 |
43 45 46 48 50 |
10 10 10 12 12 |
28 28 28 28 28 |
43 46 49 52 55 |
12 12 12 12 12 |
30 30 30 30 30 |
43 46 49 52 55 |
12 12 12 14 14 |
35 35 35 40 40 |
| 23 24 25 26 27 |
73.5 77.0 80.0 83.0 86.0 |
69.95 72.97 76.00 79.02 82.05 |
52 54 57 60 60 |
12 12 12 12 12 |
28 28 28 28 28 |
58 61 64 67 70 |
12 12 12 12 12 |
30 30 30 30 30 |
58 61 64 67 70 |
14 14 14 14 14 |
40 40 40 40 40 |
| 28 29 30 31 32 |
89.0 92.0 94.7 98.3 101.3 |
85.07 88.10 91.12 94.15 97.18 |
60 60 60 65 65 |
12 12 12 14 14 |
28 28 28 30 30 |
73 76 79 80 80 |
12 12 12 16 16 |
30 30 30 30 30 |
73 76 79 80 80 |
14 14 14 16 16 |
40 40 40 40 40 |
| 33 34 35 36 37 |
104.3 107.3 110.4 113.4 116.4 |
100.20 103.23 106.26 109.29 112.32 |
65 65 65 70 70 |
14 14 14 16 16 |
30 30 30 30 30 |
80 80 80 90 90 |
16 16 16 16 16 |
30 30 30 30 30 |
80 85 85 90 90 |
16 16 16 16 16 |
40 40 40 40 40 |
| 38 39 40 41 42 |
119.5 122.5 125.5 128.5 131.6 |
115.34 118.37 121.40 124.43 127.46 |
70 70 70 78 78 |
16 16 16 16 16 |
30 30 30 32 32 |
90 90 90 90 90 |
16 16 16 16 16 |
30 30 30 40 40 |
90 90 90 90 90 |
16 16 16 16 16 |
40 40 40 56 56 |
| 43 44 45 46 47 |
134.6 137.6 140.7 143.7 146.7 |
130.49 133.52 136.55 139.58 142.61 |
78 78 78 78 78 |
16 16 16 16 16 |
32 32 32 32 32 |
90 90 90 90 90 |
16 16 16 16 16 |
40 40 40 40 40 |
90 90 90 90 90 |
16 16 16 16 16 |
56 56 56 56 56 |
| 48 49 50 51 52 |
149.7 152.7 155.7 158.7 161.8 |
145.64 148.67 151.69 154.72 157.75 |
78 78 78 78 78 |
16 16 16 16 16 |
32 32 32 32 32 |
90 90 90 90 90 |
16 16 16 16 16 |
40 40 40 40 40 |
90 90 90 90 90 |
16 16 16 20 20 |
56 56 56 56 56 |
| 53 54 55 56 57 |
164.8 167.8 170.8 173.8 176.9 |
160.78 163.82 166.85 169.88 172.91 |
78 78 78 78 78 |
16 16 16 16 16 |
32 32 32 32 32 |
90 90 90 90 90 |
16 16 16 16 16 |
40 40 40 40 40 |
90 90 90 90 90 |
20 20 20 20 20 |
56 56 56 56 56 |
| 58 59 60 62 64 |
179.9 183.0 186.0 192.1 198.2 |
175.94 178.97 182.00 188.06 194.12 |
78 78 78 78 78 |
16 16 16 20 20 |
32 32 32 32 32 |
90 90 90 90 90 |
16 16 16 20 20 |
40 40 40 40 40 |
90 90 90 90 90 |
20 20 20 20 20 |
56 56 56 56 56 |
| 65 66 68 70 72 |
201.4 204.6 210.7 216.7 222.8 |
197.15 200.18 206.24 212.30 218.37 |
*78 *78 *78 *78 *78 |
20 20 20 20 20 |
32 32 32 32 32 |
*90 *90 *90 *90 *90 |
20 20 20 20 20 |
40 40 40 40 40 |
*90 *90 *90 *90 *90 |
20 25 25 25 25 |
56 56 56 56 56 |
| 75 76 78 80 85 |
231.9 234.9 241.0 247.1 262.2 |
227.46 230.49 236.55 242.61 257.77 |
*78 *78 *78 *78 *78 |
20 20 20 20 20 |
32 32 32 32 32 |
*90 *90 *90 *90 *90 |
20 20 20 20 20 |
40 40 40 40 40 |
*90 *90 *90 *90 *90 |
25 25 25 25 25 |
56 56 56 56 56 |
| 90 95 100 110 114 |
277.4 292.5 307.7 338.0 349.5 |
272.93 288.08 303.24 333.55 345.68 |
*80 *80 *80 *80 *80 |
20 20 20 20 20 |
32 32 32 32 32 |
*90 *90 *90 *90 *90 |
20 20 20 20 20 |
40 40 40 40 40 |
*90 *90 *90 *90 *90 |
25 25 25 25 25 |
56 56 56 56 56 |
| 120 125 |
368.3 383.5 |
363.87 379.03 |
*80 *80 |
20 20 |
32 32 |
*90 *90 |
20 20 |
40 40 |
*90 *90 |
25 25 |
56 56 |
Технические характеристики 06В-1/ПР9,525
| Геометрия профиля зубьев звездочки | мм |
| Радиус закругления r3 | 10 |
| Фаска С | 1 |
| Ширина однорядного зуба В1 | 5,3 |
| Ширина зуба двухрядной звездочки b1 | 5,2 |
| Ширина двухрядной звездочки В2 | 15,4 |
| Ширина трехрядной звездочки В3 | 25,6 |
| Шаг цепи | 9,525 |
| Раст. между пластинами цепи | 5,72 |
| Диаметр ролика цепи | 6,35 |
| Материал: сталь 45 | |
