Звездочки для приводных цепей 08B-1/ПР12,7

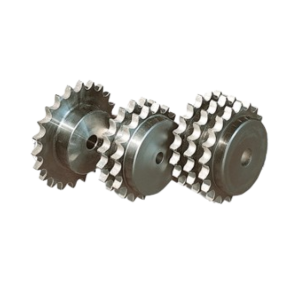

Звёздочки под приводную цепь 08B-1/ПР12,7 предназначены для использования в цепных передачах, обеспечивая эффективную и стабильную работу приводных узлов.

Эти элементы применяются совместно с роликовыми цепями шагом 12,7 мм и широко используются в оборудовании для машиностроения, упаковки, логистики и автоматизации производственных процессов.

Основные характеристики:

Стандартизация размеров: Звёздочки производятся по стандарту ISO 606, что соответствует DIN 8187 и ГОСТ 13568, обеспечивая полную совместимость с цепями типа 08B-1/ПР12,7
Точная обработка: Высокая точность изготовления гарантирует надёжное зацепление с цепью и снижает износ при длительной эксплуатации.
Разнообразие типоразмеров: Предлагаются варианты с различным числом зубьев, внешними диаметрами и вариантами посадки на вал, включая модели под шпонку, с готовым отверстием или без него.
Исполнения ступицы: В наличии однорядные, двухрядные и трёхрядные звёздочки, что расширяет возможности их применения.
Материалы: Обычно используется углеродистая сталь с возможной термообработкой (например, цементацией или закалкой зубьев) для увеличения срока службы. Также возможны исполнения из нержавеющей стали по запросу.

Преимущества применения звёздочек 08B-1/ПР12,7:

Надёжная передача вращательного момента;
Устойчивость к износу, вибрациям и агрессивным условиям среды;
Лёгкость установки и обслуживания;
Подходят для длительной эксплуатации без потери рабочих характеристик.

Типовые области применения:

Транспортные и конвейерные системы;
Сельскохозяйственная техника;
Оборудование для упаковки и фасовки;
Металлообрабатывающие станки;
Предприятия пищевой и лёгкой промышленности.

Габаритные размеры 08B-1/ПР12,7

Число зубьев, z	de	dp	однорядные			двухрядные			трехрядные
Число зубьев, z	de	dp	dm	D1	A	dm	D2	A	dm	D3	A
8 9 10 11 12	37.2 41.0 45.2 48.7 53.0	33.18 37.13 41.10 45.07 49.07	20 24 26 29 33	10 10 10 10 10	25 25 25 25 28	20 24 28 32 35	10 10 10 12 12	32 32 32 35 35	20 24 28 32 35	10 12 12 14 14	46 46 46 50 50
13 14 15 16 17	57.4 61.8 65.5 69.5 73.6	53.06 57.07 61.09 65.10 69.11	37 41 45 50 52	10 10 10 12 12	28 28 28 28 28	38 42 46 50 54	12 12 12 14 14	35 35 35 35 35	38 42 46 50 54	14 14 14 16 16	50 50 50 50 50
18 19 20 21 22	77.8 81.7 85.8 89.7 93.8	73.14 77.16 81.19 85.22 89.24	56 60 64 68 70	12 12 12 12 12	28 28 28 28 28	58 62 66 70 70	14 14 14 16 16	35 35 35 40 40	58 62 66 70 70	16 16 16 16 16	50 50 50 55 55
23 24 25 26 27	98.2 101.8 105.8 110.0 114.0	93.27 97.29 101.33 105.36 109.40	70 70 70 70 70	14 14 14 16 16	28 28 28 30 30	70 75 80 85 85	16 16 16 16 16	40 40 40 40 40	70 75 80 85 85	16 16 16 20 20	55 55 55 55 55
28 29 30 31 32	118.0 122.0 126.1 130.2 134.3	113.42 117.46 121.50 125.54 129.56	70 80 80 90 90	16 16 16 16 16	30 30 30 30 30	90 95 100 100 100	16 16 16 20 20	40 40 40 40 40	90 95 100 110 110	20 20 20 20 20	55 55 55 55 55
33 34 35 36 37	138.4 142.6 146.7 151.0 154.6	133.60 137.64 141.68 145.72 149.76	90 90 90 90 90	16 16 16 16 16	30 30 30 35 35	100 100 100 100 100	20 20 20 20 20	40 40 40 40 40	110 110 110 120 120	20 20 20 25 25	55 55 55 55 55
38 39 40 40 42	158.6 162.7 166.8 171.4 175.4	153.80 157.83 161.87 165.91 169.94	90 90 90 90 90	16 16 16 16 16	35 35 35 40 40	100 100 100 108 108	20 20 20 20 20	40 40 40 50 50	120 120 120 120 120	25 25 25 25 25	55 55 55 60 60
43 44 45 46 47	179.7 183.8 188.0 192.1 196.2	173.98 178.02 182.07 186.10 190.14	90 90 90 90 *90	16 16 16 16 16	40 40 40 40 40	108 108 108 108 *108	20 20 20 20 20	50 50 50 50 50	120 120 120 120 *120	25 25 25 25 25	60 60 60 60 60
48 49 50 51 52	200.3 204.3 208.3 212.1 216.1	194.18 198.22 202.26 206.30 210.34	90 90 90 90 *90	16 16 16 16 16	40 40 40 40 40	108 108 108 108 *108	20 20 20 20 20	50 50 50 50 50	120 120 120 120 *120	25 25 25 25 25	60 60 60 60 60
53 54 55 56 57	220.2 224.1 228.1 232.2 236.4	214.37 218.43 222.46 226.50 230.54	90 90 90 90 *90	16 16 16 16 16	40 40 40 40 40	108 108 108 108 *108	20 20 20 20 20	50 50 50 50 50	120 120 120 120 *120	25 25 25 25 25	60 60 60 60 60
58 59 60 62 64	240.5 244.5 248.6 256.9 265.1	234.58 238.62 242.66 250.74 258.82	90 90 90 90 *90	16 16 16 16 16	40 40 40 40 40	108 108 108 108 *108	20 20 20 20 20	50 50 50 50 50	120 120 120 120 *120	25 25 25 25 25	60 60 60 60 60
65 66 68 70 72	269.0 273.0 281.0 289.0 297.2	262.86 266.91 274.99 283.07 291.15	90 90 90 90 *90	16 16 16 16 16	40 40 40 40 40	108 108 108 108 *108	20 20 20 20 20	50 50 50 50 50	120 120 120 120 *120	25 25 25 25 25	60 60 60 60 60
75 76 78 80 85	309.2 313.2 321.4 329.4 349.0	303.28 307.32 315.40 323.49 343.69	90 90 90 90 *90	16 16 16 16 16	40 40 40 40 40	108 108 108 108 *108	20 20 20 20 20	55 55 55 55 55	120 120 120 120 *120	25 25 25 25 25	60 60 60 60 60
90 95 100 110 114	369.9 390.1 410.3 450.7 466.9	363.90 384.11 404.32 444.74 460.91	90 90 90 90 *90	16 16 16 16 16	40 40 40 40 40	110 110 110 110 *110	20 20 20 20 20	55 55 55 55 55	120 120 120 120 *120	25 25 25 25 25	60 60 60 60 60
120 125	491.2 511.3	485.16 505.37	90 90	16 16	40 40	110 110	20 20	55 55	120 120	25 25	60 60

Технические характеристики 08B-1/ПР12,7

Геометрия профиля зубьев звездочки	мм
Радиус закругления r3	13
Фаска С	1,3
Ширина однорядного зуба В1	7,2
Ширина зуба двухрядной звездочки b1	7
Ширина двухрядной звездочки В2	21
Ширина трехрядной звездочки В3	34,9
Шаг цепи	12,7
Раст. между пластинами цепи	7,75
Диаметр ролика цепи	8,51
Материал Сталь 45 , твердость 35…42HRC
