Звездочки для приводных цепей 24А-1/ПР-38,1

Заказать
Заказать

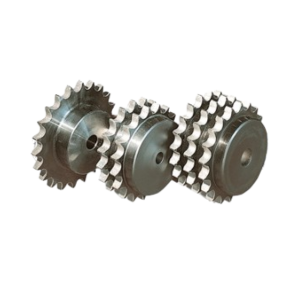

Звёздочки под приводную цепь 24А-1/ПР-38,1 предназначены для использования в цепных передачах, обеспечивая эффективную и стабильную работу приводных узлов.

Эти элементы применяются совместно с роликовыми цепями шагом 38,1 мм и широко используются в оборудовании для машиностроения, упаковки, логистики и автоматизации производственных процессов.

Основные характеристики:

  • Стандартизация размеров: Звёздочки производятся по стандарту ISO 606, что соответствует DIN 8187 и ГОСТ 13568, обеспечивая полную совместимость с цепями типа 24А-1/ПР-38,1
  • Точная обработка: Высокая точность изготовления гарантирует надёжное зацепление с цепью и снижает износ при длительной эксплуатации.
  • Разнообразие типоразмеров: Предлагаются варианты с различным числом зубьев, внешними диаметрами и вариантами посадки на вал, включая модели под шпонку, с готовым отверстием или без него.
  • Исполнения ступицы: В наличии однорядные, двухрядные и трёхрядные звёздочки, что расширяет возможности их применения.
  • Материалы: Обычно используется углеродистая сталь с возможной термообработкой (например, цементацией или закалкой зубьев) для увеличения срока службы. Также возможны исполнения из нержавеющей стали по запросу.

Преимущества применения звёздочек 24А-1/ПР-38,1

  • Надёжная передача вращательного момента;
  • Устойчивость к износу, вибрациям и агрессивным условиям среды;
  • Лёгкость установки и обслуживания;
  • Подходят для длительной эксплуатации без потери рабочих характеристик.

Типовые области применения:

  • Транспортные и конвейерные системы;
  • Сельскохозяйственная техника;
  • Оборудование для упаковки и фасовки;
  • Металлообрабатывающие станки;
  • Предприятия пищевой и лёгкой промышленности.

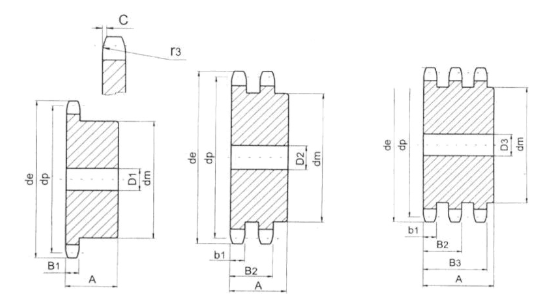

Габаритные размеры 24А-1/ПР-38,1

Число зубьев z de dp однорядные двухрядные трехрядные
dm D1 A dm D2 A dm D3 A
8 115,0 99,55 58 20 45 58 25 95 58 25 140
9 126,4 111,4 70 20 45 70 25 95 70 25 140
10 138,0 123,29 80 20 45 80 25 95 80 25 140
11 150,0 135,31 90 25 50 90 25 100 90 25 150
12 162,0 147,22 102 25 50 102 25 100 102 25 150
13 174,2 159,18 114 25 50 114 25 100 114 25 150
14 186,2 171,22 128 25 50 128 25 100 128 25 150
15 198,2 183,26 132 25 50 132 25 100 132 25 150
16 210,3 195,30 *136 25 55 *136 25 100 136 25 150
17 222,3 207,34 *136 25 55 *136 25 100 140 25 150
18 234,3 219,42 *136 25 55 *150 25 100 *150 25 150
19 246,5 231,49 *136 25 55 *160 25 100 *160 25 150
20 258,6 243,57 *136 25 55 *160 25 100 *160 25 150
21 270,6 255,65 *150 25 60 *160 25 100 *160 30 150
22 282,7 267,73 *150 25 60 *160 25 100 *160 30 150
23 294,8 279,80 *150 25 60 *160 25 100 *160 30 150
24 306,8 291,88 *150 25 60 *160 25 100 *160 30 150
25 319,0 304,00 *150 25 60 *160 25 100 *160 30 150
26 331,0 316,08 *150 30 60 *160 30 100 *160 30 150
27 343,2 326,19 *150 30 60 *160 30 100 *160 30 150
28 355,2 340,27 *150 30 60 *160 30 100 *160 30 150
29 367,3 352,38 *150 30 60 *160 30 100 *160 30 150
30 379,5 364,50 *150 30 60 *160 30 100 *160 40 150
31 391,6 376,62 *150 30 60 *160 30 100 *160 40 150
32 403,7 388,69 *150 30 60 *160 30 100 *160 40 150
33 415,8 400,81 *150 30 60 *160 30 100 *160 40 150
34 427,8 412,93 *150 30 60 *160 30 100 *160 40 150
35 440,0 425,04 *150 30 60 *160 30 100 *160 40 150
36 452,0 437,16 *150 30 60 *160 30 100 *160 40 150
37 464,2 449,27 *150 30 60 *160 30 100 *160 40 150
38 476,2 461,39 *150 30 60 *160 30 100 *160 40 150
39 488,5 473,50 *150 30 60 *160 30 100 *160 40 150
40 500,6 485,62 *150 30 60 *160 30 100 *160 40 150
41 512,6 497,72 *160 30 90 *180 30 100 *200 40 150
42 524,7 509,83 *160 30 90 *180 30 100 *200 40 150
43 536,8 521,95 *160 30 90 *180 30 100 *200 40 150
44 549,0 534,07 *160 30 90 *180 30 100 *200 40 150
45 561,2 546,19 *160 30 90 *180 30 100 *200 40 150
46 573,3 558,30 *160 30 90 *180 30 100 *200 40 150
47 585,4 570,42 *160 30 90 *180 30 100 *200 40 150
48 597,4 582,54 *160 30 90 *180 30 100 *200 40 150
49 609,5 594,66 *160 30 90 *180 30 100 *200 40 150
50 621,7 606,78 *160 30 90 *180 30 100 *200 40 150
51 633,8 618,90 *160 30 100 *180 30 100 *200 40 150
52 646,0 631,01 *160 30 100 *180 30 100 *200 40 150
53 658,0 643,13 *160 30 100 *180 30 100 *200 40 150
54 670,2 655,28 *160 30 100 *180 30 100 *200 40 150
55 682,3 667,40 *160 30 100 *180 30 100 *200 40 150
56 694,4 679,51 *160 30 100 *180 30 100 *200 40 150
57 706,5 691,63 *160 30 100 *180 30 100 *200 40 150
58 718,6 703,74 *160 30 100 *180 30 100 *200 40 150
59 730,7 715,86 *160 30 100 *180 30 100 *200 40 150
60 742,8 727,97 *160 30 100 *180 30 100 *200 40 150
62 767,2 752,24 *160 30 100 *180 30 100 *200 40 150
64 791,3 776,46 *160 30 100 *200 30 100 *220 40 150
65 803,4 788,59 *160 30 100 *200 30 100 *220 40 150
66 815,6 800,71 *160 30 100 *200 30 120 *220 40 150
68 839,8 824,98 *160 30 100 *200 30 120 *220 40 150
70 864,2 849,21 *160 30 100 *200 30 120 *220 40 150
72 888,4 873,48 *160 30 100 *200 30 120 *220 40 150
75 924,8 909,83 *160 30 100 *200 30 120 *220 40 150
76 936,9 921,98 *160 30 100 *200 30 120 *220 40 150
80 985,4 970,44 *160 30 100 *200 30 120 *220 40 150
85 1046,0 1031,10 *160 30 100 *200 30 120 *220 40 150
90 1167,3 1152,33 *160 30 100 *200 30 120 *220 40 150

Технические характеристики 24А-1/ПР-38,1

Геометрия профиля зубьев звездочки мм
Радиус закругления r3 3 8
Фаска С 4
Ширина однорядного зуба B1 24,1
Ширина зуба двухрядной звездочки b 1 23,6
Ширина двухрядной звездочки B 2 70,84
Ширина трехрядной звездочки B 3 116,28
Шаг цепи 38,1
Расстояние между пластинами цепи 25,4
Диаметр ролика цепи 22,3
Материал Сталь 45, твердость 35…42HRC
