Звездочки для приводных цепей 28А-1/ПР-44,45

Заказать
Заказать

Звёздочки под приводную цепь 28А-1/ПР-44,45 предназначены для использования в цепных передачах, обеспечивая эффективную и стабильную работу приводных узлов.

Эти элементы применяются совместно с роликовыми цепями шагом 44,45 мм и широко используются в оборудовании для машиностроения, упаковки, логистики и автоматизации производственных процессов.

Основные характеристики:

  • Стандартизация размеров: Звёздочки производятся по стандарту ISO 606, что соответствует DIN 8187 и ГОСТ 13568, обеспечивая полную совместимость с цепями типа 28А-1/ПР-44,45
  • Точная обработка: Высокая точность изготовления гарантирует надёжное зацепление с цепью и снижает износ при длительной эксплуатации.
  • Разнообразие типоразмеров: Предлагаются варианты с различным числом зубьев, внешними диаметрами и вариантами посадки на вал, включая модели под шпонку, с готовым отверстием или без него.

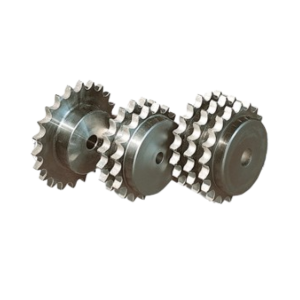

  • Исполнения ступицы: В наличии однорядные, двухрядные и трёхрядные звёздочки, что расширяет возможности их применения.
  • Материалы: Обычно используется углеродистая сталь с возможной термообработкой (например, цементацией или закалкой зубьев) для увеличения срока службы. Также возможны исполнения из нержавеющей стали по запросу.

Преимущества применения звёздочек 28А-1/ПР-44,45

  • Надёжная передача вращательного момента;
  • Устойчивость к износу, вибрациям и агрессивным условиям среды;
  • Лёгкость установки и обслуживания;
  • Подходят для длительной эксплуатации без потери рабочих характеристик.

Типовые области применения:

  • Транспортные и конвейерные системы;
  • Сельскохозяйственная техника;
  • Оборудование для упаковки и фасовки;
  • Металлообрабатывающие станки;
  • Предприятия пищевой и лёгкой промышленности.

Габаритные размеры 28А-1/ПР-44,45

Число зубьев z de dp однорядные двухрядные трехрядные
dm D1 A dm D2 A dm D3 A
8 132,0 116,15 74 25 70 74 25 120 74 30 180
9 148,8 129,96 88 25 70 88 25 120 88 30 180
10 162,3 143,85 100 25 70 100 25 120 100 30 180
11 176,3 157,77 112 25 70 112 25 120 112 30 180
12 189,5 171,74 125 25 70 125 25 120 125 30 180
13 204,2 185,75 *125 25 70 *125 25 120 *125 30 180
14 218,2 199,76 *125 25 70 *125 25 120 *125 30 180
15 232,3 213,79 *125 25 70 *145 25 120 *145 30 180
16 246,3 227,84 *160 30 75 *160 30 120 *160 30 180
17 260,3 241,91 *160 30 75 *160 30 120 *160 30 180
18 274,0 255,98 *160 30 75 *160 30 120 *160 30 180
19 289,0 270,06 *160 30 75 *180 30 120 *180 30 180
20 303,0 284,15 *160 30 75 *180 30 120 *180 30 180
21 317,0 298,24 *160 30 75 *180 30 120 *180 30 180
22 331,0 312,34 *160 30 75 *180 30 120 *180 30 180
23 345,0 326,44 *160 30 75 *180 30 120 *180 30 180
24 359,0 340,55 *160 30 75 *180 30 120 *180 30 180
25 373,0 354,66 *160 30 75 *180 30 120 *180 40 180
26 387,0 368,77 *160 30 75 *180 30 120 *180 40 180
27 401,4 382,88 *160 30 75 *180 30 120 *180 40 180
28 416,0 397,00 *160 30 75 *180 30 120 *180 40 180
29 430,0 411,12 *160 30 75 *180 30 120 *180 40 180
30 444,0 425,24 *160 30 75 *180 30 120 *180 40 180
31 458,0 439,37 *180 30 75 *180 30 120 *180 40 180
32 472,0 453,49 *180 30 75 *180 30 120 *180 40 180
33 486,0 467,62 *180 30 75 *180 30 120 *180 40 180
34 500,0 481,75 *180 30 75 *180 30 120 *180 40 180
35 514,0 495,88 *180 30 75 *200 30 120 *200 40 180
36 529,0 510,01 *180 30 75 *200 30 120 *180 40 180
37 543,0 524,14 *180 30 75 *200 30 120 *180 40 180

Технические характеристики 28А-1/ПР-44,45

Геометрия профиля зубьев звездочки мм
Радиус закругления r3 44
Фаска С 5
Ширина однорядного зуба B1 25,4
Ширина зуба двухрядной звездочки b 1 28,8
Ширина двухрядной звездочки B 2 74,27
Ширина трехрядной звездочки B 3 123,14
Шаг цепи 44,45
Расстояние между пластинами цепи 24,40
Диаметр ролика цепи 25,40
Материал Сталь 45, твердость 35…42HRC
