Звездочки для приводных цепей 32А-1 ПР-50,8

Заказать
Заказать

Звёздочки под приводную цепь 32А-1 ПР-50,8 предназначены для использования в цепных передачах, обеспечивая эффективную и стабильную работу приводных узлов.

Эти элементы применяются совместно с роликовыми цепями шагом 50,8 мм и широко используются в оборудовании для машиностроения, упаковки, логистики и автоматизации производственных процессов.

Основные характеристики:

  • Стандартизация размеров: Звёздочки производятся по стандарту ISO 606, что соответствует DIN 8187 и ГОСТ 13568, обеспечивая полную совместимость с цепями типа 32А-1 ПР-50,8.
  • Точная обработка: Высокая точность изготовления гарантирует надёжное зацепление с цепью и снижает износ при длительной эксплуатации.
  • Разнообразие типоразмеров: Предлагаются варианты с различным числом зубьев, внешними диаметрами и вариантами посадки на вал, включая модели под шпонку, с готовым отверстием или без него.

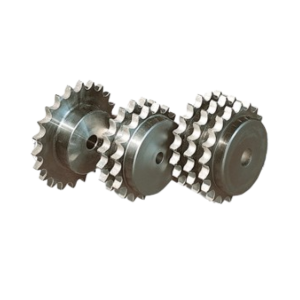

  • Исполнения ступицы: В наличии однорядные, двухрядные и трёхрядные звёздочки, что расширяет возможности их применения.
  • Материалы: Обычно используется углеродистая сталь с возможной термообработкой (например, цементацией или закалкой зубьев) для увеличения срока службы. Также возможны исполнения из нержавеющей стали по запросу.

Преимущества применения звёздочек 32А-1 ПР-50,8

  • Надёжная передача вращательного момента;
  • Устойчивость к износу, вибрациям и агрессивным условиям среды;
  • Лёгкость установки и обслуживания;
  • Подходят для длительной эксплуатации без потери рабочих характеристик.

Типовые области применения:

  • Транспортные и конвейерные системы;
  • Сельскохозяйственная техника;
  • Оборудование для упаковки и фасовки;
  • Металлообрабатывающие станки;
  • Предприятия пищевой и лёгкой промышленности.

Габаритные размеры 32А-1 ПР-50,8

Число зубьев z de dp однорядные двухрядные трехрядные
dm D1 A dm D2 A dm D3 A
8 153,2 132,69 82 25 80 82 30 120 82 30 180
9 169,0 148,54 88 25 80 88 30 120 88 30 180
10 185,0 164,54 104 25 80 104 30 120 104 30 180
11 200,8 180,34 120 30 80 120 30 120 120 30 180
12 216,8 196,29 133 30 80 *133 30 120 *133 30 180
13 232,8 212,29 *145 30 80 *145 30 120 *145 30 180
14 248,8 228,29 *145 30 80 *145 30 120 *145 30 180
15 264,8 244,30 *145 30 80 *145 30 120 *160 30 180
16 280,9 260,40 *160 30 90 *160 30 120 *160 30 180
17 296,9 276,40 *160 30 90 *180 30 120 *180 30 180
18 313,0 292,55 *160 30 90 *180 30 120 *180 30 180
19 329,1 308,66 *160 30 90 *200 30 120 *200 30 180
20 345,2 324,71 *180 30 90 *200 30 120 *200 30 180
21 361,3 340,82 *180 30 90 *200 30 120 *200 40 180
22 377,5 356,98 *180 30 90 *200 30 120 *200 40 180
23 393,6 373,08 *180 30 90 *200 30 120 *200 40 180
24 409,7 389,18 *180 30 90 *200 30 120 *200 40 180
25 425,8 405,33 *180 30 90 *200 30 120 *200 40 180
26 441,9 421,44 *180 30 90 *200 30 120 *200 40 180
27 458,1 437,59 *180 30 90 *200 30 120 *200 40 180
28 474,2 453,69 *180 30 90 *200 30 120 *120 40 180
29 490,4 469,90 *180 30 90 *200 30 120 *200 40 180
30 506,5 486,00 *180 30 90 *200 30 120 *200 40 180
32 538,8 518,26 *180 30 90 *200 30 120 *200 40 180
35 589,5 566,72 *180 30 90 *200 30 120 *200 40 180
38 635,5 615,14 *180 30 90 *200 30 120 *200 40 180
40 670,3 647,49 *180 30 90 *200 30 120 *200 40 180
45 751,0 728,25 *180 30 100 *200 30 120 *200 40 180
50 831,8 809,04 *180 30 100 *200 30 120 *200 40 180
57 945,0 922,16 *180 30 100 *220 30 120 *200 40 180
60 993,4 970,65 *200 30 110 *220 30 130 *220 40 180
76 1252,0 1229,30 *200 30 110 *220 30 130 *238 40 180

Технические характеристики 32А-1 ПР-50,8

Геометрия профиля зубьев звездочки мм
Радиус закругления r3 51
Фаска С 5
Ширина однорядного зуба B1 29,4
Ширина зуба двухрядной звездочки b 1 28,8
Ширина двухрядной звездочки B 2 87,4
Ширина трехрядной звездочки B 3 146
Шаг цепи 50,8
Расстояние между пластинами цепи 31,75
Диаметр ролика цепи 28,58
Материал Сталь 45, твердость 35…42HRC
