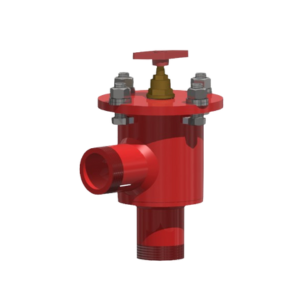

Регуляторы температуры горячего водоснабжения РТ-ГВ

Регуляторы температуры РТ-ГВ предназначены для автоматического поддержания заданной температуры воды в обратных трубопроводах.

РТ-ГВ используется:

  • В сочетании с регулятором ГВС ТРЖ-М-1 в циркуляционных линиях открытых систем горячего водоснабжения (например, после полотенцесушителей).
  • Автономно, после калориферов, теплообменников или отопительных агрегатов для снижения температуры теплоносителя до установленного значения с помощью регулировочного вентиля.

Поддержание температуры осуществляется за счет работы твердотельного термодатчика ТД, который регулирует подачу воды из подающего трубопровода, изменяя её расход через клапан.

Характеристики и преимущества РТ-ГВ

  • Максимальное условное давление: 1 МПа.
  • Точность регулирования: ±3°C.
  • Перепад давления в тепловых вводах: от 0,1 до 0,4 МПа.
  • Ход штока клапана: 4 мм.
  • Оснащён термочувствительным клапаном, аналогичным автомобильным термостатам, но рассчитанным на повышенные давления, большие перепады и регулируемую температуру настройки.
  • Материалы корпуса — латунь и сталь 12Х18Н10Т, которые исключают коррозию и предотвращают "прикипание" деталей.
  • Жёсткая конструкция клапана исключает вибрации и деформации, характерные для сильфонных регуляторов.

Технические характеристики РТ-ГВ

Наименование Пропускная способность, м3/ч, max Пределы регулирования, oC Минимальная пропускная способность, м3 Масса, кг
ТР-ГВ Ду20 ТР-ГВ Ду20 приварной 5 45-55oC, 55-65oC, 65-75oC 1,5
ТР-ГВ Ду25 ТР-ГВ Ду25 приварной 7 45-55oC, 55-65oC, 65-75oC 2,0
ТР-ГВ Ду32 ТР-ГВ Ду32 приварной 10 45-55oC, 55-65oC, 65-75oC 4,0
