Тележка ходовая ведущая У2260

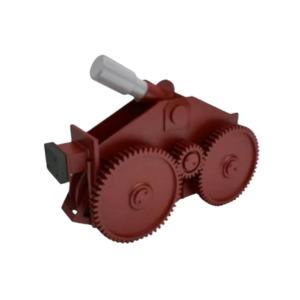

Ведущая тележка модели У2260 представляет собой важный компонент ходовой части башенного крана, обеспечивающий его движение по рельсам. Конструкция разработана для равномерного распределения нагрузки даже при наличии неровностей на рельсовом пути.

Тележка оснащена двумя ходовыми колесами с двумя ребордами, которые соединены со шкворнем посредством шарнира. Это позволяет конструкции адаптироваться к рельефу пути и снижать нагрузку на опоры.

Тележка У2260.30 используется в следующих типах башенных кранов:

• КБ-308, КБ-309
• КБ-401, КБ-403, КБ-404
• КБ-405, КБ-408

Она предназначена для установки в кранах 3-й и 4-й размерных групп, где, как правило, применяется схема с четырьмя тележками: две ведущие и две холостые. Холостая тележка идентична по конструкции, но не имеет привода.

Основные технические характеристики

• Диаметр ходовых колес — 500 мм
• Максимальная нагрузка на тележку — 720 кН
• Тип колес — двухребордные , для надежного направления по рельсам

Система привода

Привод вращения осуществляется от электродвигателя через редуктор ПК-6,3, соединённый с ходовыми колесами посредством зубчатой передачи. Для надежной фиксации в неподвижном положении применяется тормоз типа ТКТ 200-100 или ТКГ 200 .

Защитные элементы

Чтобы исключить сход с рельсов при динамических перегрузках, тележка оснащена:

• противоугонным клином
• сбрасывающим плужком
• полуавтоматическим рельсовым захватом

Состав конструкции У2260.30

• Основная рама
• Ходовые колёса с буксами
• Шкворень (основной опорный элемент)
• Ведущая шестерня (m=10, z=21)
• Ведомая шестерня (m=10, z=53)
• Промежуточный вал
• Буфер
• Приводной механизм с редуктором ПК-6,3
• Электродвигатель
• Кожух зубчатой передачи
• Защитные устройства: клин, плужок, захват
